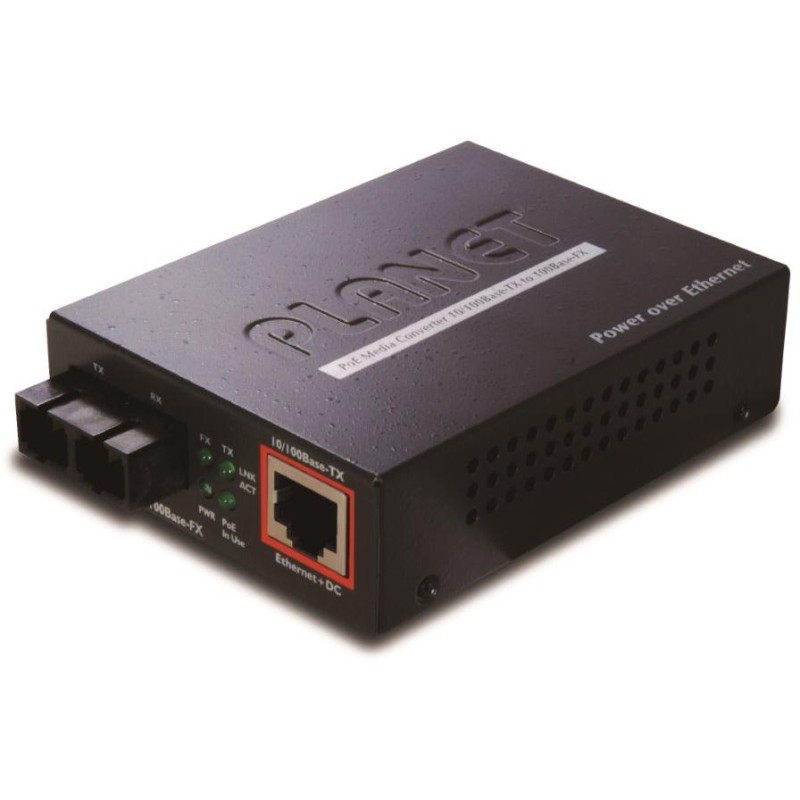

PLANET FTP-802S15
PoE-Injektor 802.3af und optischer Konverter Fast Ethernet 10/100Base-TX/100Base-FX (SC), max. 15 km, Singlemode, Switch 1k MAC-Adressen, Vollduplex.
Das Gerät ist nicht nur ein Konverter zwischen Übertragungsmedien, sondern dient auch als PoE-Injektor. Die Planet FTP-80x Konverterserie ist eine ideale Wahl für die Ausstattung von Remote-Netzwerkinstallationen und -anwendungen.
Sie integrieren zwei Funktionen:
- Konvertierung von 100Base-FX SM zu 10/100Base-TX Übertragungsmedien
- Power-over-Ethernet-Injektor
Damit eignet sich das Netzwerkelement optimal für Serviceprovider, für Büro- und Firmenräume oder zur Erweiterung der Netzwerkstruktur mit WLAN-Technologie, deren Access Points über Konverter direkt mit Strom versorgt werden können.
Für die Implementierung und Installation von IP-Kamerasystemen, einschließlich PoE-betriebener Kameras, wird der Einsatz von FTP-80x-Konvertern direkt empfohlen.
Der im FTP-80x enthaltene IEEE 802.3af-Standard verwendet 48 V SS-Spannung in der Ethernet-Verkabelung, was die Verwendung einer klassischen Ethernet-UTP-Verkabelung zwischen dem FTP-80x und einem IEEE 802.3af-kompatiblen Gerät (PD-Powered Device) oder PoE-Splitter (z. B. POE-151S-5V/12V) ermöglicht.
Die maximale Entfernung für die PoE-Stromversorgung über ein Ethernet-Kabel beträgt bis zu 100 m. Zur Erweiterung der Ethernet-Netzwerkreichweite ist der FT-80x mit einer integrierten optischen Schnittstelle ausgestattet. Dadurch lässt sich die benötigte Reichweite der Netzwerkverbindung effektiv erweitern. Je nach Konvertermodell ist es möglich, einen bis zu 15 km entfernten Anschlusspunkt über eine optische Verbindung mit PoE-Nutzung zu realisieren.
Die Konvertertechnologie nutzt einen „Store-Forward“-Mechanismus, der Übertragungsverluste nach IEEE 802.3x aktiv verhindern soll. Die LFP-Funktion (Link Fault Pass Through) kann den Netzwerkadministrator auf einen Geräteausfall aufmerksam machen; die Alarmfunktion lässt sich über einen DIP-Schalter steuern.
GRUNDLEGENDE SPEZIFIKATIONEN
Häfen:
1 x 10/100Base-TX, RJ-45
1 x 100Base-FX, Singlemode, SC-Anschluss, Reichweite 15 km
Konformität mit Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
PoE-Standard: IEEE 802.3af, PoE 48V DC, max. Belastbarkeit 15,4W
Übertragungsunterstützung: JumboFrame 1k MAC-Adressen
OAM-Unterstützung: nein
Stromversorgung: über externes Netzteil, 48V DC, 0,4A
Betriebstemperatur: 0 bis 50°C, Luftfeuchtigkeit <90%
Abmessungen: 97 x 70 x 26 mm
Gewicht: 200g
Anwendungsbeispiel:
Gesamtübersicht der Konverter
