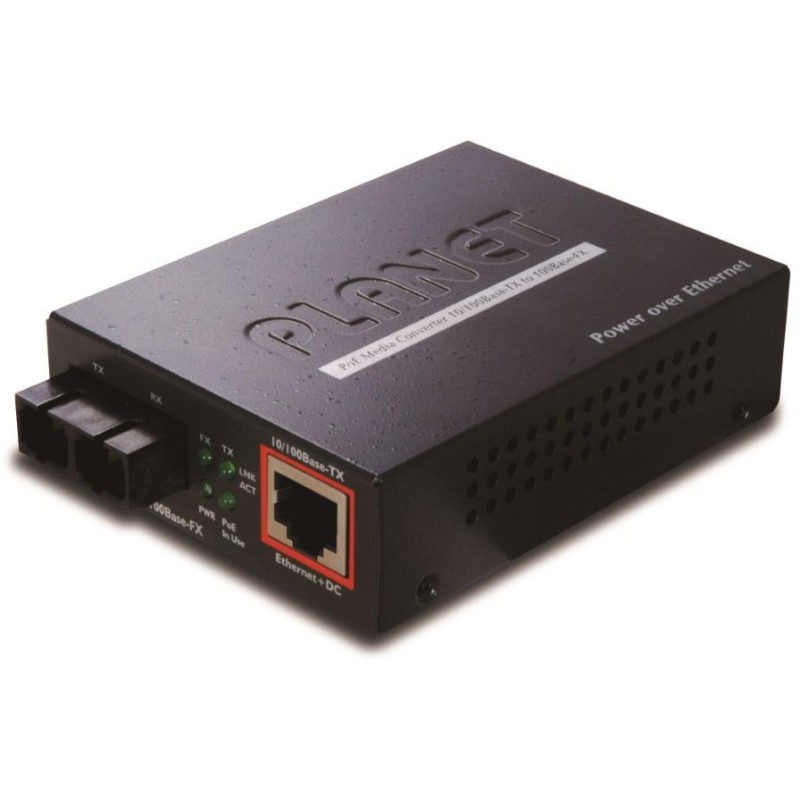

Planét FTP-802S15 konvertor 10/100Base-FX SM SC, PoE injektor 802.3af, singlemode

PLANET FTP-802S15

PoE injektor 802.3af a optický konvertor Fast Ethernet 10/100Base-TX/100Base-FX (SC), max 15km, singlemode, prepínač 1k MAC adries, full duplex.

Zariadenie nie je iba konvertorom medzi prenosovými médiami, ale zároveň poslúži ako PoE injektor. Rad konvertorov Planet FTP-80x je ideálnou voľbou pre vybavenie vzdialených sieťových inštalácií a aplikácií.

Integrujú v sebe dve funkcie:

•

• konverzia prenosového média 100Base-FX SM to 10/100Base-TX

• Power over ethernet injektor



Sieťový prvok je tak ideálnou voľbou pre poskytovateľov služieb, pre kancelárske a firemné priestory, alebo pre rozšírenie štruktúry siete o technológii WiFi, ktorej access pointy je možné napájať priamo pomocou kovertorov.

Použitie FTP-80x kovertorov sa priamo ponúka na realizáciu a inštaláciu IP kamerových systémov, teda vrátane kamier napájaných s pomocou PoE.

IEEE 802.3af štandard obsiahnutý v FTP-80x využíva v kabeláži ethernet napätie 48V SS, to umožňuje použitie klasickej ethernet UTP kabeláže medzi FTP-80x as IEEE 802.3af kompatabilným zariadením (PD- Powered Device) alebo PoE spliterom (napr. POE-1V).

Maximálna vzdialenosť pre použitie PoE napájania po ethernet kábli je do 100m. Na rozšírenie dosahu ethernet siete sú FT-80x vybavené integrovaným optickým rozhraním. To efektívne umožňuje predĺžiť požadovaný dosah pripojenia k sieti, podľa modelu konvertora je možné po optickom spoji realizovať až 15km vzdialené prípojné miesto s možnosťou využitia PoE.

Technológia kovertoru využíva "store-forward" mechanizmus, ktorý by mal aktívne predchádzať prenosovým stratám s využitím IEEE 802.3x. LFP (Link Fault Pass Through function) funkcia dokáže sieťového admina upozorniť na výpadok zariadenia, DIP prepínačom je možné funkciu alarmu ovládať.

ZÁKLADNÁ ŠPECIFIKÁCIA

Porty:

1 x 10/100Base-TX, RJ-45

1 x 100Base-FX, singlemode, SC konektor, dosah 15 km

Súlad s normami: IEEE 802.3, IEEE 802.3u, IEEE 802.3x

PoE štandard: IEEE 802.3af, PoE 48V DC, zaťažiteľnosť max. 15,4W

Podpora prenosu: JumboFrame 1k MAC adries

Podpora OAM: nie

Napájanie: z externého adaptéra, 48V DC, 0,4A

Prevádzková teplota: 0 až 50 ° C, vlhkosť <90%

Rozmery: 97 x 70 x 26 mm

Hmotnosť: 200 g

Príklad použitia:

---
