Ubiquiti CWDM Mux Demux 8 - 8-Kanal CWDM Mux/Demux, 1450 bis 1590 nm, LC-Anschlüsse

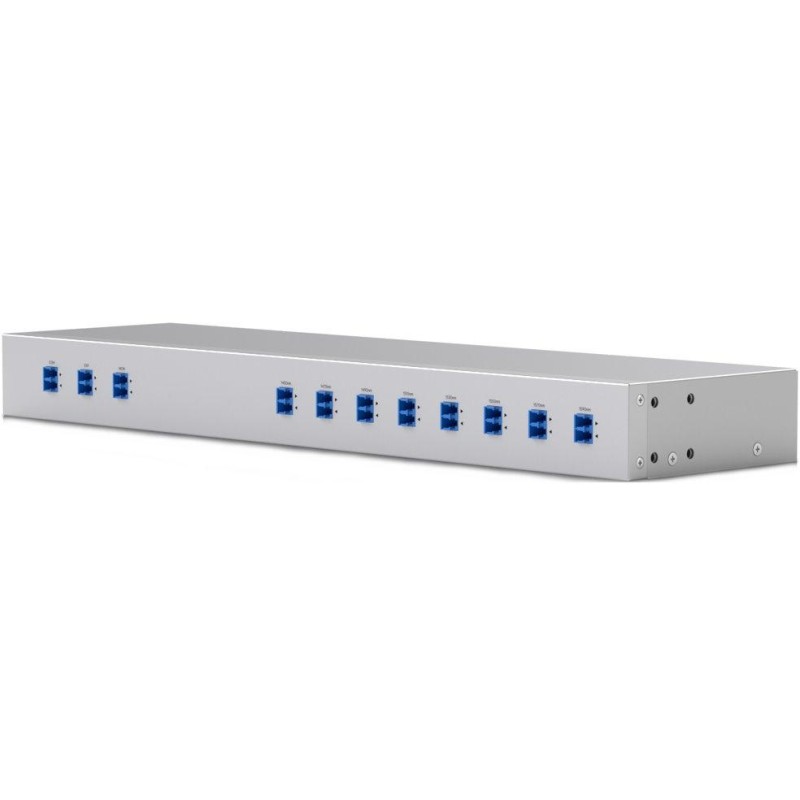

Ubiquiti CWDM Mux Demux 8

Der 8-Kanal -CWDM Mux Demux mit einer Wellenlänge von 1450 bis 1590 nm , konzipiert für die Rackmontage, erhöht die Kapazität der vorhandenen optischen Infrastruktur. Ein Duplex-LC-UPC -Kommunikationsport ermöglicht den Anschluss an einen weiteren CWDM Mux Demux 8 über ein Paar Singlemode-Glasfaserkabel. Ein Duplex-LC-UPC- Überwachungsport ermöglicht die problemlose Überwachung mit einem Leistungsmesser oder optischen Spektrumanalysator sowie ein Duplex-LC-UPC -Erweiterungsport für den Anschluss an CWDM Mux Demux 4 zum Hinzufügen zusätzlicher Kanäle.

Hauptmerkmale:

•

• 8 Kanäle mit Wellenlängenbereich 1450–1590 nm

• Kompatibel mit dem Fasertyp SMF-28e

• Duplex-LC-UPC-Anschluss zum Anschluss an ein anderes Mux/Demux-Gerät

• Überwachungsanschluss für einfache Leistungsüberwachung und Spektrumanalyse

• Erweiterungsport für den Anschluss an CWDM Mux Demux 4, um zusätzliche Kanäle hinzuzufügen

• Hohe Isolierung zwischen den Kanälen gewährleistet zuverlässigen Betrieb

• Ermöglicht Leistungsübertragung von bis zu 500 mW

• Robustes Metallgehäuse für die Rackmontage


GRUNDLEGENDE SPEZIFIKATIONEN

Kompatibilität: USW-Aggregation, USW-Pro-Aggregation

Ports: 8× LC/UPC (1450–1590 nm), 1× LC/UPC-Kommunikationsport, 1× LC/UPC für Überwachung, 1× LC/UPC-Erweiterungsport

Faser: SMF-28e, Länge 0,5–1 m

Kanalmittenwellenlänge: 1450/1470/1490/1510/1530/1550/1570/1590 nm

Min. Kanalbandbreite: ± 6,5 nm

Entkopplung: Nachbarkanal max. 30 dB, Nicht-Nachbarkanal min. 40 dB

Max. Durchlassbandwelligkeit: 0,3 dB

Min. Richtwirkung: 55 dB

Max. Einfügedämpfung: <2,5 dB

Min. Rückflussdämpfung: 50 dB

Max. Leistung: 500 mW

Betriebstemperatur: –30 bis +75 °C

Abmessungen: 442 × 120 × 43,7 mm

Gewicht: 1400g

Handbuch (Montageanleitung):

Ubiquiti CWDM Mux Demux 8
