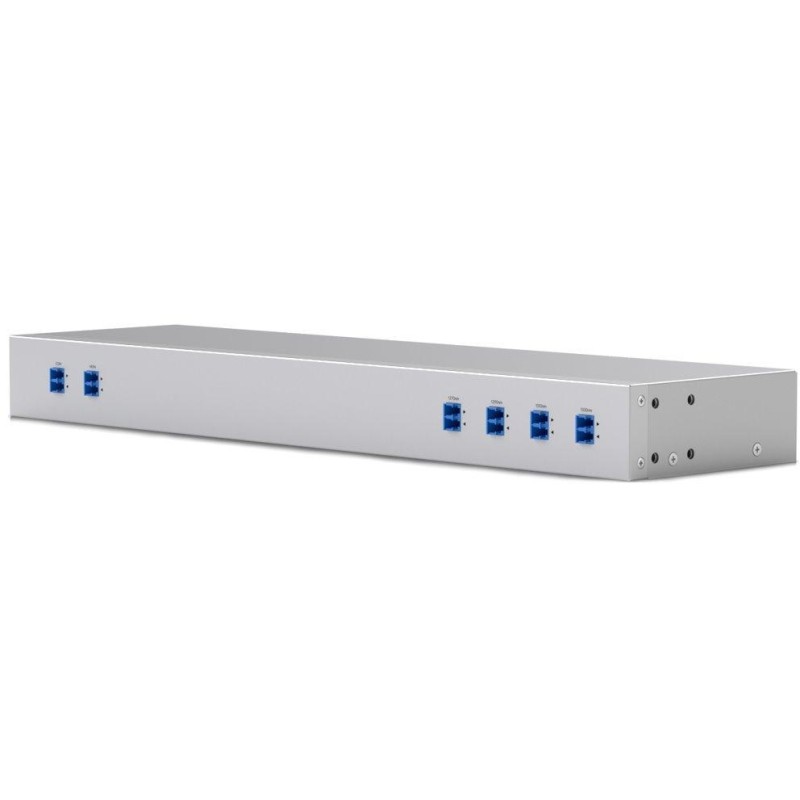

Ubiquiti CWDM Mux Demux 4 - 4-Kanal CWDM Mux/Demux, 1270 bis 1330 nm, LC-Anschlüsse

Ubiquiti CWDM Mux Demux 4

Der 4-Kanal -CWDM Mux Demux mit einer Wellenlänge von 1270 bis 1330 nm , konzipiert für die Rackmontage, erhöht die Kapazität der vorhandenen optischen Infrastruktur. Ein Duplex-LC-UPC -Kommunikationsanschluss ermöglicht den Anschluss eines weiteren CWDM Mux Demux 4 über ein Paar Singlemode-Glasfaserkabel. Ein Duplex-LC-UPC- Überwachungsanschluss ermöglicht die problemlose Überwachung mit einem Leistungsmesser oder optischen Spektrumanalysator.

Hauptmerkmale:

•

• 4 Kanäle mit Wellenlängenbereich 1270–1330 nm

• Kompatibel mit dem Fasertyp SMF-28e

• Duplex-LC-UPC-Anschluss zum Anschluss an ein anderes Mux/Demux-Gerät

• Überwachungsanschluss für einfache Leistungsüberwachung und Spektrumanalyse

• Hohe Isolierung zwischen den Kanälen gewährleistet zuverlässigen Betrieb

• Ermöglicht Leistungsübertragung von bis zu 500 mW

• Robustes Metallgehäuse für die Rackmontage


GRUNDLEGENDE SPEZIFIKATIONEN

Kompatibilität: USW-Aggregation, USW-Pro-Aggregation

Ports: 4× LC/UPC (1270–1330 nm), 1× LC/UPC-Kommunikationsport, 1× LC/UPC für Überwachung

Faser: SMF-28e, Länge 0,5–1 m

Kanalmittenwellenlänge: 1270/1290/1310/1330 nm

Min. Kanalbandbreite: ± 6,5 nm

Entkopplung: Nachbarkanal max. 30 dB, Nicht-Nachbarkanal min. 40 dB

Max. Durchlassbandwelligkeit: 0,3 dB

Min. Richtwirkung: 55 dB

Max. Einfügedämpfung: <1,5 dB

Min. Rückflussdämpfung: 50 dB

Max. Leistung: 500 mW

Betriebstemperatur: –30 bis +75 °C

Abmessungen: 442 × 120 × 43,7 mm

Gewicht: 1400g

Handbuch (Montageanleitung):

Ubiquiti CWDM Mux Demux 4
