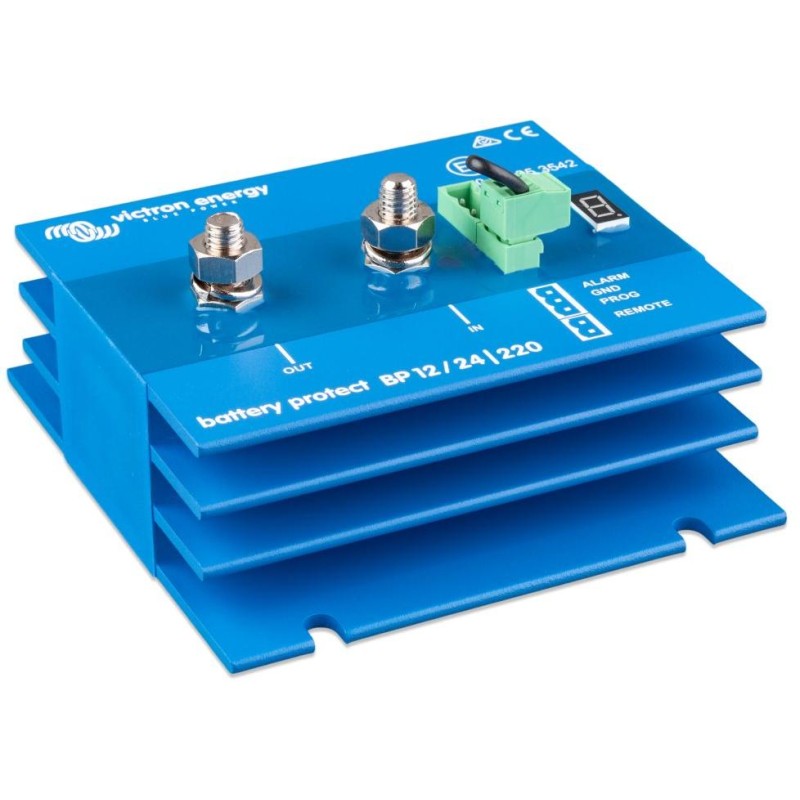

Victron BP-220, Batterieschutz, 12V/24V-220A

Victron BP-220 Battery Protect (12/24 V) BatteryProtect trennt die Batterie von unwichtigen Verbrauchern, bevor die Batterie vollständig entladen ist (was sie zerstören würde) oder bis sie noch genügend Kapazität hat, um den Motor zu starten. Trennt Verbraucher, um die Batterie vor Tiefentladung zu schützen. Maximaler Laststrom 220 A. Automatische Einstellung 12/24 V BatteryProtect erkennt automatisch die Spannung im System. Das leicht programmierbare BatteryProtect kann so eingestellt werden, dass es bei mehreren verschiedenen Spannungsniveaus verbindet/trennt. Die Sieben-Segment-Anzeige zeigt an, welche Einstellung gewählt wurde. Spezielle Einstellungen für Lithium-Ionen-Batterien In diesem Modus kann BatteryProtect über das VE.Bus BMS gesteuert werden. Sehr geringer Stromverbrauch Ein geringer Stromverbrauch ist für Lithium-Ionen-Batterien sehr wichtig, besonders nach einer Abschaltung wegen Unterspannung. Weitere Informationen finden Sie in den technischen Daten der Lithium-Ionen-Batterien und im Benutzerhandbuch des VE.Bus BMS. Überspannungsschutz Im Falle einer Überspannung, die möglicherweise empfindliche Geräte beschädigen könnte, werden die Geräte getrennt, wenn die Gleichspannung 16 V oder 32 V überschreitet. Funkensicher Funktioniert nicht mit Relaiselementen, sondern mit MOSFET-Transistorschaltern, daher gibt es keine Funkenbildung. Verzögerter Alarmausgang Der Alarmausgang wird aktiviert, wenn die Batteriespannung länger als 12 Sekunden unter den eingestellten Wert fällt. Das Starten des Motors aktiviert daher keinen Alarm. Der Alarmausgang ist ein Open-Collector-Ausgang auf dem Minusbus, max. Strom 50 mA. Dieser Alarmausgang wird normalerweise mit einem Summer oder einem Lichtsignal verbunden. Verzögerte Lastabschaltung Die Last wird 90 Sekunden, nachdem der Alarm ausgelöst wurde, getrennt. Wenn die Batteriespannung während dieser Zeit auf den Pegel „Zuschaltschwelle“ steigt (z. B. während des Motorstarts), wird die Last nicht getrennt. Der Batterieschutz BatteryProtect ist unidirektional, d. h. Strom kann nur vom Eingang „in“ zum Ausgang „out“ fließen. Rückströme vom Ausgang „out“ zum Eingang „in“ sind nicht zulässig und führen zu Geräteschäden. GRUNDLEGENDE SPEZIFIKATIONEN Nennspannung: 12/24 V Spannungsbereich: 6–35 V Maximaler Dauerlaststrom*: 220 A Spitzenstrom (für 30 Sekunden): 600 A Schwellenspannung (Trennen): 10,5 V oder 21 V Schwellenspannung (Anschließen): 12 V oder 24 V Betriebstemperatur: -40 bis +40 °C (Volllast), bis zu 60 % der Nennlast bei +50 °C IP-Schutz: Elektronik IP67, Anschlüsse: IP00 Anschluss (Gewinde): M8 Abmessungen: 123 × 120 × 62 mm Gewicht: 0,8 kg *Der Batterieschutz BatteryProtect ist nicht für Rückströme aus Ladequellen ausgelegt! Prinzipschaltbild:
