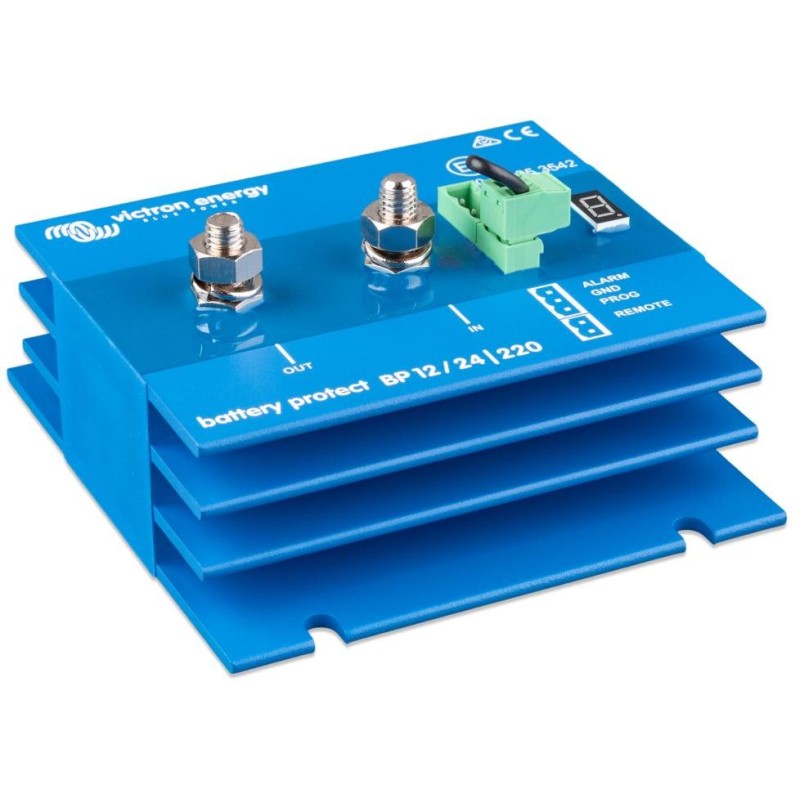

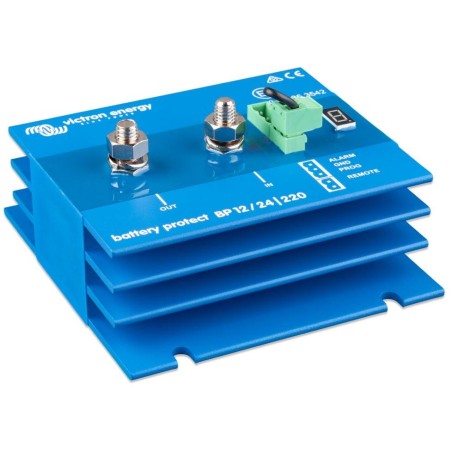

Victron BP-220, ochrana batérií, 12V/24V-220A

Victron BP-220 Battery Protect (12/24V) Ochrana batérie BatteryProtect odpojí batériu od nevýznamných záťaží predtým, než je batéria úplne vybitá (čo by spôsobilo jej zničenie) alebo kým má ešte dostatok kapacity pre naštartovanie motora. Odpojenie spotrebičov ako ochrana proti hlbokému vybitiu batérie Maximálny prúd záťaže 220 A Automatické nastavenie 12/24 V Ochrana batérie BatteryProtect automaticky detekuje napätie v systéme. Jednoducho programovateľná Ochrana BatteryProtect môže byť nastavená na zapojenie/odpojenie na niekoľko rôznych hladín napätia. Na displeji rozdelenom na sedem častí sa zobrazí, ktoré nastavenie bolo vybrané. Špeciálne nastavenie pre Li-ion batérie V tomto režime môže byť ochrana BatteryProtect riadená cez zbernicu VE.Bus BMS. Veľmi nízka spotreba energie Nízka spotreba je pre Li-ion batéria veľmi dôležitá, hlavne po vypnutí pri nízkom napätí. Pre viac informácií si prosím prezrite technické údaje pre Li-ion batérie a návod na použitie zbernice VE.Bus BMS. Prepäťová ochrana V prípade vzniku prepätia s následkom možného poškodenia citlivých prístrojov, sú prístroje odpojené, pokiaľ DC napätie presiahne 16 V, poprípade 32 V. Odolná proti iskreniu Nepracuje s reléovými prvkami, ale s tranzistorovými spínačmi MOSFET, preto k iskreniu nedochádza. Oneskorený výstup alarmu Výstup alarmu je aktivovaný v prípade, že na batérii klesne napätie pod nastavenú hodnotu po dobu dlhšiu ako 12 sekúnd. Štartovanie motora preto alarm neaktivuje. Výstup alarmu je otvorený kolektorový výstup na zápornú zbernicu, max. prúd 50 mA. Tento výstup alarmu sa typicky pripája na bzučiak alebo na svetelnú signalizáciu. Oneskorené odpojenie záťaže Záťaž sa odpojí 90 sekúnd potom, čo bol spustený alarm. Pokiaľ počas tejto doby napätie batérie vzrastie na úroveň „pripojovacej prahovej hodnoty“ (napr. počas štartovania motora), záťaž odpojená nebude. Ochrana batérie BatteryProtect je jednosmerná tzn. prúd môže prechádzať iba zo vstupu „in“ do výstupu „out“. Spätný prúd prechádzajúci z výstupu „out“ do vstupu „in“ je neprípustný a poškodí zariadenie. ZÁKLADNÁ ŠPECIFIKÁCIA Nominálne napätie: 12/24 V Napäťový rozsah: 6–35 V Maximálny trvalý prúd záťaže*: 220 A Špičkový prúd (po dobu 30 sekúnd): 600 A Prahové napätie (odpojenie): 10,5 V alebo 21 V Prahové napätie teplota: -40 až +40 °C (plná záťaž), až 60 % menovitého zaťaženia pri +50 °C Stupeň ochrany IP: elektronika IP67, spoje: IP00 Spojenie (závit): M8 Rozmery: 123 × 120 × 62 mm Hmotnosť: 0,8 kg *Ochrana batérie! Základná schéma zapojenia:
