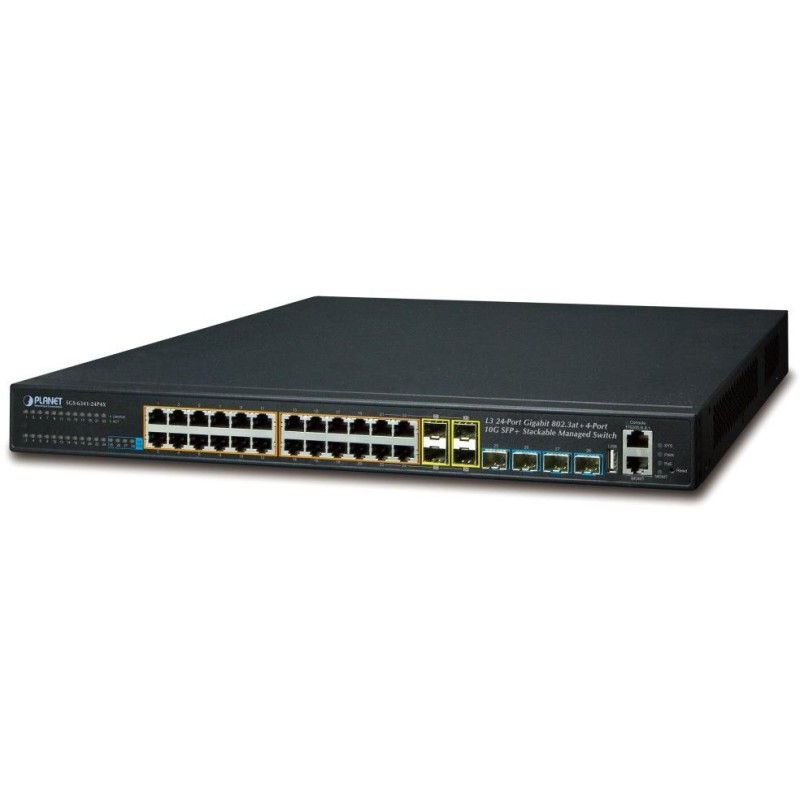

PLANET SGS-6341-24P4X
Stohovateľný riadený L3 PoE switch, 24x 1000 Base-T, 4x SFP 100/1000 Base-X combo port, 4x 10G Base SFP+ , PoE injektory 802.3at do 370 W.
RIP/OSPF, VLAN 802.1Q 255 sietí, Q-in-Q, QoS, Shaper, IGMP v1/v2/v3, Security funkcie, IP/MAC ACL, DHCP snooping, 802.1x RADIUS.
Správa Web/SNMP v3, HW stohovanie, IP stohovanie až 24 jednotiek SGS-634x, podpora IPv6, rackmount 19" (1U), napájanie AC 100-240 V (50/60 Hz).
10Gigabitový spravovateľný prepínač pracujúci na 3. vrstve modelu OSI. Je vybavený rozšírenými funkciami pre použitie v rozľahlých sieťach a na chrbticových spojoch.
Prepínač je vybavený 24x 10/100/1000 Mbps gigabitovými portami Ethernet, 4x SFP portami zdieľanými s metalickými RJ-45 portami s rýchlosťou 100/1000 Mbps a 4x 10G SFP+ slotmi, metalické porty poskytujú napájanie po ethere záťažou až 370 W.
Stohovacia funkcia umožňuje rozširovať kapacitu centrálnych prepínačov vrátane plánovania ich celkovej priepustnosti, v jeden spravovateľný celok je možné spojiť až 24 prepínačov (IP stacking).
Prevádzkovo je zariadenie vybavené výkonnou architektúrou s priepustnosťou internej zbernice až 128 Gbps. až 256 VLAN skupín. Pre "trunkové" spoje je možné vytvoriť až 12 skupín po 8 portoch pre každú skupinu.
Zariadenie sa spravuje s pomocou webového prehliadača alebo prostredníctvom SNMP utility s podporou protokolu SNMP v2c aj šifrovaného SNMP v3, je podorovaná súčasná správa protokoly IPv4 a IPv6 vo forme DualStack.
IP stacking pomáha správcom siete jednoducho konfigurovať až 24 prepínačov v rovnakej sérii pomocou jednej adresy IP namiesto pripojenia a nastavenia jednotlivých jednotiek jednotlivo.
Rad SGS-6341 sa môže zapojiť ako kruh ( HW stacking ) pre zaistenie redundancie a zaručenie integrity dát aj v prípade zlyhania jedného prepínača v stohu/stacku.
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X, 4x SFP+ 10G Base-X SR/LR, 1x RJ-45 sériový port konzoly, 1x USB 2.0 (záloha a obnovenie konfigurácie
Pamäť: 16k MAC adries, buffer 1,5 MB
Priepustnosť: zbernica 128 Gbps, prevádzkovo 95 Mpps (64b)
Podpora prenosu: JumboFrame 9KB
Verzia IP protokolu: IPv4, IPv6
Prevedenie: rackmount 1U
Napájanie: zdroj AC 100-240 V (50/60 Hz), celkový príkon do 401,7 W
Ochrana:> bez ochrany
Prevádzková teplota: 0 až +50 °C
Rozmery: 440 x 320 x 43,6 mm
Hmotnosť: 4503 g
Funkcia administrácie:
Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH, SNMP v1/v2c/v3, sériová konzola, RMON skupiny 1,2,3,9
Riadenie prístupu: Protokol ACL založený na IP a MAC
L3 routing: 128 statických záznamov, dynamické protokoly RIP, OSPF v2, PIM-DM/SM
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov, až 512 pravidiel
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít, až 512 pravidiel
Priorizácia prevádzky QoS: 8 prioritných frontov na všetkých portoch, priorizácia prevádzky podľa IEEE 802.1pa podľa ToS/DS v IP pakete, možnosť nastavenia obmedzenia posielaných paketov na port a podľa na QoS pravidiel
Podpora VLAN:
VLAN so značkami 802.1Q, až 256 skupín VLAN
802.1ad Q-in-Q tunneling (stohovanie VLAN)
GVRP pre správu VLAN
Private VLAN Edge (PVE)
VLAN založené na protokole
VLAN založená na MAC
VLAN s podsieťou IP (subnet)
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port zrýchlenie: RX, TX, RX+TX
Agregácia liniek: IEEE 802.3ad LACP/static trunk, 8 portov v 12 skupinách
Multicast IGMP: IGMP v1/v2/v3 snooping, podpora režimu IGMP querier mode, podpora MLD v1/v2, podpora MVR, až 4K skupín multicast (IPv4 + IPv6)
Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)
PoE funkcie:
Celkový napájací výkon: 370 W, IEEE 802.3af, IEE 802.3at
Počet injektorov: 24x až 30,8 W
Typ napájania: End-span
Pokročilé funkcie:
integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania
