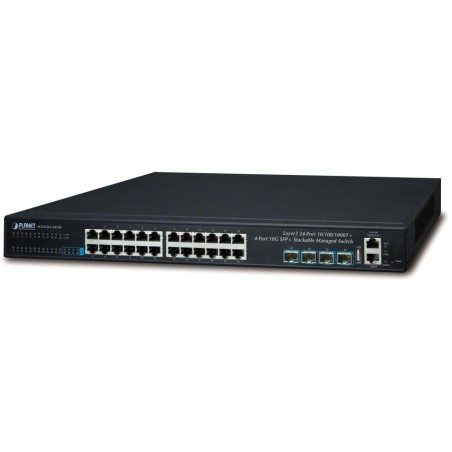

PLANET SGS-6341-24T4X
Stohovateľný riadený L3 switch, 24x 1000 Base-T, 4x 10G Base SFP+ , správa Web/SNMP v3, HW stohovanie, IP stohovanie až 24 jednotiek SGS-634x, podpora IPv6.
RIP/OSPF, VLAN 802.1Q 255 sietí, Q-in-Q, QoS, Shaper, IGMP v1/v2/v3, security funkcie, IP/MAC ACL, DHCP snooping, 802.1x RADIUS, rackmount 19" (1U) , napájanie AC 10" .
10 gigabitový spravovateľný prepínač pracujúci na 2. a 3. vrstve modelu OSI. Je vybavený rozšírenými funkciami na použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie , výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí, ktorých súčasťou bude prepínač vybavený napríklad v úlohe centrálneho prvku.
Prevádzkovo je zariadenie vybavené výkonnou architektúrou s priepustnosťou internej zbernice až 128 Gbps. Funkčne disponuje napr. "Port link aggregation", "Q-in-Q VLAN", "private VLAN", "Rapid Spanning Tree Protocol", "Layer 2 to Layer 4 QoS", "Bandwidth control", "IGMP Snooping". Je možné vytvoriť a spravovať až 256 VLAN skupín. Pre "trunkové" spoje je možné vytvoriť až 12 skupín po 8 portoch pre každú skupinu. Prepínač disponuje filtráciou prevádzky na základe IP adries a ďalších parametrov TCP/IP.
Zariadenie sa spravuje s pomocou webového prehliadača alebo prostredníctvom SNMP utility s podporou protokolu SNMP v2c aj šifrovaného SNMP v3, je podorovaná súčasná správa protokoly IPv4 a IPv6 vo forme DualStack.
IP stacking pomáha správcom siete jednoducho konfigurovať až 24 prepínačov v rovnakej sérii pomocou jednej adresy IP namiesto pripojenia a nastavenia jednotlivých jednotiek jednotlivo. Technológia IP Stacking kombinuje rad prepínačov SGS-6341, aby umožnila centralizovanú správu prostredníctvom jedinej jednotky bez ohľadu na fyzické umiestnenie alebo typ prepínača, pokiaľ sú pripojené k rovnakej miestnej sieti.
Rad SGS-6341 sa môže zapojiť ako kruh ( HW stacking ) pre zaistenie redundancie a zaručenie integrity dát aj v prípade zlyhania jedného prepínača v stohu/stacku. Prepínače je možné dokonca vymeniť počas prevádzky bez nutnosti prerušenia siete, čo výrazne zjednodušuje úlohy modernizácie siete LAN pre zaistenie rastúcich požiadaviek na šírku pásma.
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP+ 10G Base-SR/LR, 1x RJ-45 (RS-232) sériový port konzoly, 1x USB 2.0 (záloha a obnovenie konfiurácie)
Pamäť: 16k MAC adries, buffer 1,5 MB
Priepustnosť: zbernica 128 Gbps, prevádzkovo 95,23 Mpps (64B)
Podpora prenosu: JumboFrame 10K
Verzia IP protokolu: IPv4, IPv6
Prevedenie: rackmount 1U
Napájanie: interný zdroj AC 100-240 V (50/60 Hz), celkový príkon do 26 W
Ochrana: nie
Prevádzková teplota: 0 až +50 °C
Rozmery: 440 x 240 x 43,6 mm
Hmotnosnosť: 3170 g
Funkcia administrácie:
Správa: konzola cez RJ-45, Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
Riadenie prístupu: Protokol ACL založený na IP a MAC
L3 routing: 1k pravidiel, statický alebo protokoly RIP, OSPF, BGP, PBR
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít
Priorizácia prevádzky QoS: 8 prioritných frontov na všetkých portoch, priority a zásady CoS a podpora Weighted Round Robin (WRR)
IEEE 802.1p CoS/ToS
IPv4/IPv6 DSCP
WRR na základe port (Port-based)
Podpora VLAN:
VLAN so značkami 802.1Q, až 4k skupín VLAN
802.1ad Q-in-Q tunneling (stohovanie VLAN)
GVRP pre správu VLAN
Private VLAN Edge (PVE)
VLAN založené na protokole
VLAN založená na MAC
VLAN s podsieťou IP (subnet)
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port zrýchlenie: RX, TX, RX+TX
Agregácia liniek: IEEE 802.3ad LACP/static trunk, 8 portov v 12 skupinách
Multicast IGMP: IGMP v1/v2/v3, podpora MLD, podpora MVR
Autentizácia pripojených zariadení: IEEE 802.1x, overovanie AAA: TACACS+ a IPv4/IPv6 cez RADIUS
DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)
