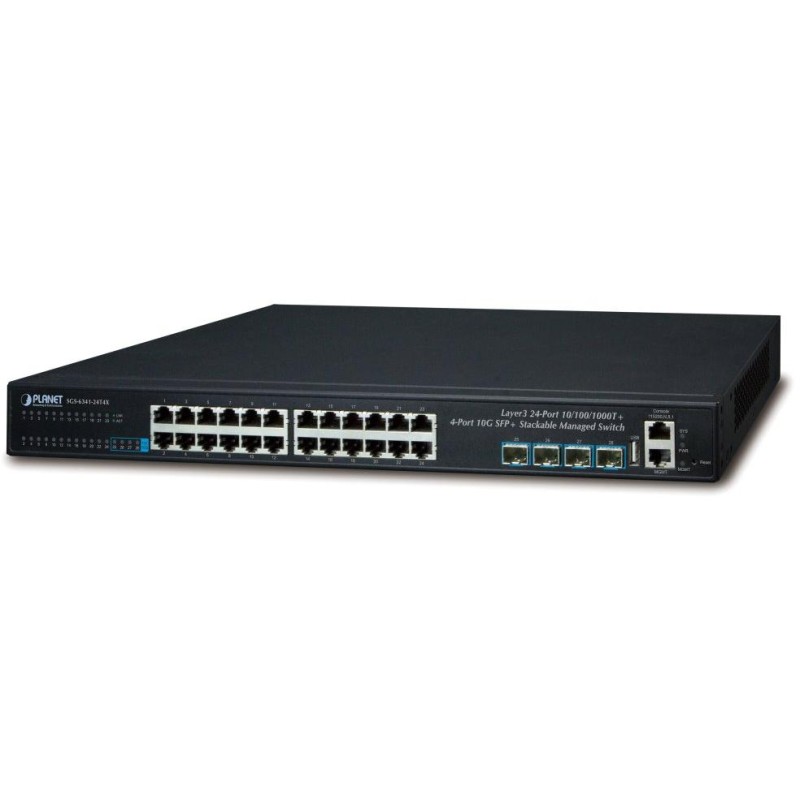

PLANETA SGS-6341-24T4X
Przełącznik L3 z możliwością układania w stosy , 24 porty 1000 Base-T, 4 porty 10G Base SFP+ , zarządzanie Web/SNMP v3, układanie w stosy sprzętowe, układanie w stosy IP do 24 jednostek SGS-634x, obsługa protokołu IPv6.
RIP/OSPF, sieci VLAN 802.1Q 255, Q-in-Q, QoS, Shaper, IGMP v1/v2/v3, funkcje bezpieczeństwa, IP/MAC ACL, podsłuch DHCP, 802.1x RADIUS, montaż w szafie 19" (1U) , zasilacz AC 100-240 V (50/60 Hz).
Przełącznik zarządzany 10 Gigabit działający na warstwie OSI 2 i 3. Jest wyposażony w zaawansowane funkcje do stosowania w sieciach rozległych i połączeniach szkieletowych. Statyczny routing , potężne narzędzia do zarządzania ruchem QoS i bezpieczeństwa pozwalają dostawcom usług internetowych i administratorom sieci kontrolować i skutecznie zarządzać danymi sieciowymi, w których przełącznik będzie wyposażony, na przykład jako element centralny.
Pod względem operacyjnym urządzenie jest wyposażone w wydajną architekturę o wewnętrznej przepustowości magistrali do 128 Gbps. Funkcjonalnie posiada na przykład „Port Link Aggregation”, „Q-in-Q VLAN”, „Private VLAN”, „Rapid Spanning Tree Protocol”, „Layer 2 to Layer 4 QoS”, „bandwidth control”, „IGMP Snooping”. Możliwe jest tworzenie i zarządzanie do 256 grupami VLAN. W przypadku połączeń „trunk” możliwe jest tworzenie do 12 grup po 8 portów dla każdej grupy. Przełącznik ma filtrowanie ruchu na podstawie adresów IP i innych parametrów TCP/IP.
Urządzeniem można zarządzać za pomocą przeglądarki internetowej lub za pośrednictwem narzędzia SNMP obsługującego protokoły SNMP v2c i szyfrowanego SNMP v3; możliwe jest jednoczesne zarządzanie za pomocą protokołów IPv4 i IPv6 w formie DualStack.
Układanie IP pomaga administratorom sieci łatwo skonfigurować do 24 przełączników w tej samej serii przy użyciu jednego adresu IP zamiast łączenia i konfigurowania każdej jednostki osobno. Technologia układania IP łączy serię przełączników SGS-6341, aby umożliwić scentralizowane zarządzanie za pośrednictwem jednej jednostki niezależnie od lokalizacji fizycznej lub typu przełącznika, o ile są one podłączone do tej samej sieci lokalnej.
Seria SGS-6341 może być podłączona jako pierścień ( HW stacking ), aby zapewnić redundancję i zagwarantować integralność danych nawet w przypadku awarii pojedynczego przełącznika w stosie. Przełączniki mogą być nawet wymienialne na gorąco bez zakłócania sieci, co znacznie upraszcza zadanie modernizacji sieci LAN w celu spełnienia rosnących wymagań dotyczących przepustowości.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP+ 10G Base-SR/LR, 1x RJ-45 (RS-232) port konsoli szeregowej, 1x USB 2.0 (kopia zapasowa i przywracanie konfiguracji)
Pamięć: 16 tys. adresów MAC, bufor 1,5 MB
Przepustowość: magistrala 128 Gbps, operacyjna 95,23 Mpps (64B)
Obsługa transmisji: JumboFrame 10K
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: wewnętrzne AC 100-240 V (50/60 Hz), całkowity pobór mocy do 26 W
Ochrona: nie
Temperatura pracy: 0 do +50 °C
Wymiary: 440 x 240 x 43,6 mm
WagaWaga: 3170 g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
Kontrola dostępu: protokół ACL oparty na IP i MAC
Trasowanie L3: 1 tys. reguł, protokoły statyczne lub RIP, OSPF, BGP, PBR
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 kolejek priorytetowych na wszystkich portach, priorytety i zasady CoS oraz obsługa Weighted Round Robin (WRR)
IEEE 802.1p CoS/ToS
Protokół DSCP IPv4/IPv6
WRR oparty na portach
Obsługa sieci VLAN:
VLAN z tagami 802.1Q, do 4k grup VLAN
Tunelowanie Q-w-Q 802.1ad (łączenie w stosy VLAN)
GVRP do zarządzania sieciami VLAN
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
VLAN z podsiecią IP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX
Agregacja łączy: IEEE 802.3ad LACP/statyczny trunk, 8 portów w 12 grupach
Multicast IGMP: IGMP v1/v2/v3, obsługa MLD, obsługa MVR
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, uwierzytelnianie AAA: TACACS+ i IPv4/IPv6 przez RADIUS
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
