XtendLan EHDMIC11U-TR
Transmisja HDMI przez sieć LAN , szczególnie KVM extender - jednoczesna transmisja sygnału HDMI z transmisją myszy i klawiatury USB, para urządzeń (nadajnik i odbiornik) , sygnał HDMI przesyłany jest w postaci skompresowanej (do 100 Mb/s), nadawany w protokole IPv4 UDP, nieograniczony zasięg pod względem połączenia w sieci LAN lub Internecie.

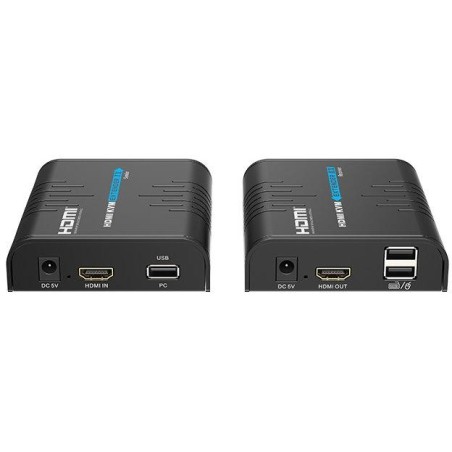

Para jednostek nadawczo-odbiorczych, które umożliwiają transmisję wideo HDMI i USB przez sieci IP. Zazwyczaj przeznaczone do zastosowań KVM , czyli zdalnego sterowania komputerami. Zaletą jest praktycznie nieograniczony zasięg, jedynym warunkiem jest sieć LAN. Dlatego polecamy go tam, gdzie odległość nie pozwala już na korzystanie z nieskompresowanych transmisji HDMI przez okablowanie Cat5. Transmisja odbywa się za pomocą protokołu IP, wideo w UDP multicast, dwukierunkowa komunikacja USB w UDP unicast.
Aby włączyć mysz i klawiaturę, na kontrolowanym komputerze musi być zainstalowany sterownik USB. Jest on zawarty dla platform Windows. Dla Linuksa jest już zawarty w nowoczesnych kernelach, jest to sterownik dla CH341 USB/RS-232 (w kernelach od 2009 r.).
Przepustowość użytego pasma transmisji wynosiła w naszych testach około 85 Mbps. Urządzenie należy do serii modeli EHDMIC11xx, a zatem jest kompatybilne z urządzeniem EHDMIC11-R. Oznacza to, że możesz używać tego zestawu EHDMIC11U-TR jako nadajnika źródłowego dla wielu odbiorników bez zmiany funkcjonalności KVM w jakikolwiek sposób.
Uwaga: Port USB nie może być używany do przesyłania danych z dysków flash.
PODSTAWOWE DANE TECHNICZNE
Cechy:
- Wejście HDMI, kompatybilne z HDMI 1.3b, do 1080p
- Obsługiwane rozdzielczości (dla 60 Hz): 640 x 480, 800 x 600, 1024 x 768, 1280 x 720, 1360 x 768, 1440 x 900, 1400 x 1050, 1680 x 1050, 1920 x 1080
- Połączenie przez sieć IP (Ethernet, UDP multicast)
- Zasięg, jaki daje istnienie sieci LAN, np. przy użyciu konwerterów i koncentratorów Ethernet, można rozszerzać w nieograniczonym zakresie
- Sygnał HDMI jest kompresowany do poziomu do 100 Mbit/s, nie jest to transmisja bezstratna
- Wskaźnik LED aktywności/zasilania
- Transmisja USB dla klawiatury i myszy, standard USB 1.0, akceptuje również USB 2.0, ale zmniejsza prędkość do 1.0
Strona wysyłająca:
Wejście: 1x HDMI, zwykle podłączane do wyjścia karty graficznej komputera
LAN: 10/100 Mb/s, RJ-45, 10/100 Base-TX
USB: 1x port USB, zwykle do podłączenia do portu USB w komputerze
Zasilanie: DC 5 V (zasilacz w zestawie), pobór mocy do 3,5 W
Wymiary: 109,6 x 89,5 x 26,3 mm
Waga: 240g
Odbiorca:
Wyjście: 1x HDMI
LAN: 10/100 Mb/s, RJ-45, 10/100 Base-TX
USB: 2 porty USB, zazwyczaj do podłączania klawiatury i myszy
Zasilanie: DC 5 V DC (zasilacz w zestawie), pobór mocy do 3,5 W
Wymiary: 109,6 x 89,5 x 26,3 mm
Waga: 240g
Przykład połączenia z wieloma odbiornikami:
