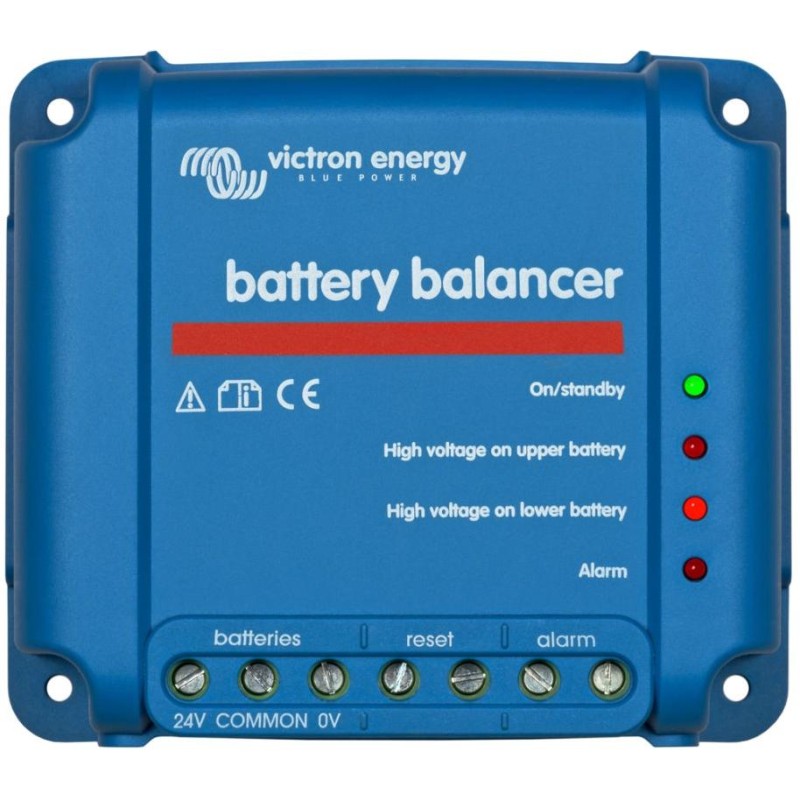

Wyważarka akumulatorów Victron
Balancer monitoruje i kompensuje różnice w ładowaniu akumulatorów.
Żywotność banku akumulatorów może zostać znacznie skrócona przez nierównowagę ładowania poszczególnych akumulatorów. Dzieje się tak, gdy akumulatory 12 V są połączone szeregowo lub szeregowo-równolegle (nie tylko równolegle!). W takim systemie jeden akumulator 12 V o nieco wyższej rezystancji wewnętrznej może powodować niedoładowanie akumulatorów połączonych równolegle i przeładowanie akumulatorów połączonych szeregowo. Nowe ogniwa akumulatorów lub całe akumulatory połączone szeregowo mają niemal identyczne właściwości początkowe. Ich niewielkie różnice są wyrównywane podczas fazy absorpcji lub wyrównywania ładowania. Jednak duże różnice mogą prowadzić do nadmiernego gazowania spowodowanego przeładowaniem bardziej naładowanych akumulatorów i niepożądanego zasiarczenia mniej naładowanych akumulatorów spowodowanego niedoładowaniem.
Rozwiązaniem jest zrównoważone ładowanie za pomocą balancera akumulatorów. Balancer ten wyrównuje stan naładowania dwóch akumulatorów 12 V połączonych szeregowo lub kilku równoległych ciągów akumulatorów połączonych szeregowo. Gdy tylko napięcie ładowania w systemie 24 V wzrośnie do ponad 27,3 V, balancer akumulatorów jest aktywowany i porównuje napięcia dwóch akumulatorów połączonych szeregowo. Balancer może przekierować prąd o natężeniu do 0,7 A z jednego akumulatora (lub akumulatorów połączonych równolegle) o wyższym napięciu do drugiego akumulatora. Rezultatem różnych prądów ładowania jest to, że końcowy stan naładowania wszystkich akumulatorów jest identyczny.
Balansery akumulatorów można również łączyć równolegle w przypadku bardziej złożonych systemów. W przypadku systemu 48 V stosuje się łącznie trzy balansery (patrz schematy).
Wyjaśnienie wskaźników LED:
Zielona dioda LED: urządzenie jest aktywne, a zmierzone napięcie jest wyższe niż 27,3 V
Górna pomarańczowa dioda LED: odchylenie napięcia jest większe niż 0,1 V
Dolna pomarańczowa dioda LED: odchylenie napięcia jest większe niż 0,1 V
Czerwona dioda LED: alarm włącza się, gdy różnica między monitorowanymi akumulatorami jest większa niż 0,2 V. Alarm będzie się utrzymywał, dopóki różnica nie spadnie poniżej 0,14 V lub dopóki napięcie w układzie nie spadnie poniżej 26,6 V.
Znaczenie przekaźnika alarmowego
W stanie standardowym jest on otwarty (nieaktywny). Jest zamknięty (aktywowany), gdy zapala się czerwona dioda LED, czyli gdy różnica napięć między bateriami jest większa niż 0,2 V. Gdy tylko czerwona dioda LED zgaśnie, przekaźnik ponownie się otwiera (dezaktywuje) (spadek różnicy napięć między bateriami jest mniejszy niż 0,14 V).
Resetowanie alarmu
Alarm można wyłączyć, łącząc ze sobą wyjścia oznaczone RESET. Można to zrobić za pomocą przełącznika.
Instalacja
- Wyważarki akumulatorów muszą być zamontowane na pionowej, dobrze wentylowanej powierzchni w pobliżu akumulatorów (ale nie bezpośrednio nad nimi ze względu na możliwy wpływ gazów akumulatorowych!).
- W razie potrzeby zamontuj okablowanie styków alarmowych i okablowanie resetujące.
- Do podłączenia biegunów ujemnego, dodatniego i neutralnego należy użyć kabla o minimalnym przekroju 0,75 mm2 (w tej kolejności!).
Balancer jest gotowy do pracy. Jeśli napięcie na którymkolwiek z monitorowanych akumulatorów (stringów) wzrośnie powyżej 27,3 V (podczas ładowania), zaświeci się zielona dioda LED, co oznacza, że balancer jest aktywowany. Jeśli w tej sytuacji odchylenie akumulatorów (stringów) jest większe niż 50 mV, rozpoczyna się aktywne wyważanie, czyli kompensacja różnicy akumulatorów (stringów). Jeśli odchylenie osiągnie 100 mV, aktywuje się ze jedna z pomarańczowych diod LED. Odchylenie większe niż 200 mV spowoduje uruchomienie przekaźnika alarmowego. W szeregowo-równoległych połączeniach akumulatorów centralne okablowanie łączące między równoległymi ciągami musi być dostosowane do prądu, jeśli część akumulatora zostanie odłączona.
PODSTAWOWE DANE TECHNICZNE
Zakres napięcia wejściowego: do 18 V na baterię, łącznie 36 V
Poziom napięcia do aktywacji balansera: 27,3 V ±1%
Poziom napięcia dezaktywacji balansera: 26,6 V ±1%
Pobór prądu w stanie wyłączonym: 0,7 mA
Pobór mocy w stanie aktywnym: 50 mV
Maksymalny prąd równowagi: 0,7 A przy odchyleniu 100 mV i więcej
Odchylenie napięcia dla wyzwolenia alarmu: 200 mV
Odchylenie napięcia dla wyłączenia alarmu: 140 mV
Przekaźnik alarmowy: 60 V/1 A, normalnie otwarty
Sposób wyłączenia przekaźnika alarmowego: podłączenie dwóch wyjść oznaczonych jako RESET
Zabezpieczenie przed przegrzaniem: tak
Zakres temperatury pracy: -30 do + 50 °C
Maksymalna wilgotność: do 95% (bez kondensacji)
Kolor obudowy: niebieski (RAL 5012)
Styki przyłączeniowe: 6 mm 2 /AWG10, mocowanie śrubowe
Klasa ochrony: IP22
Waga: 0,4 kg
Wymiary: 113 x 100 x 47 mm
