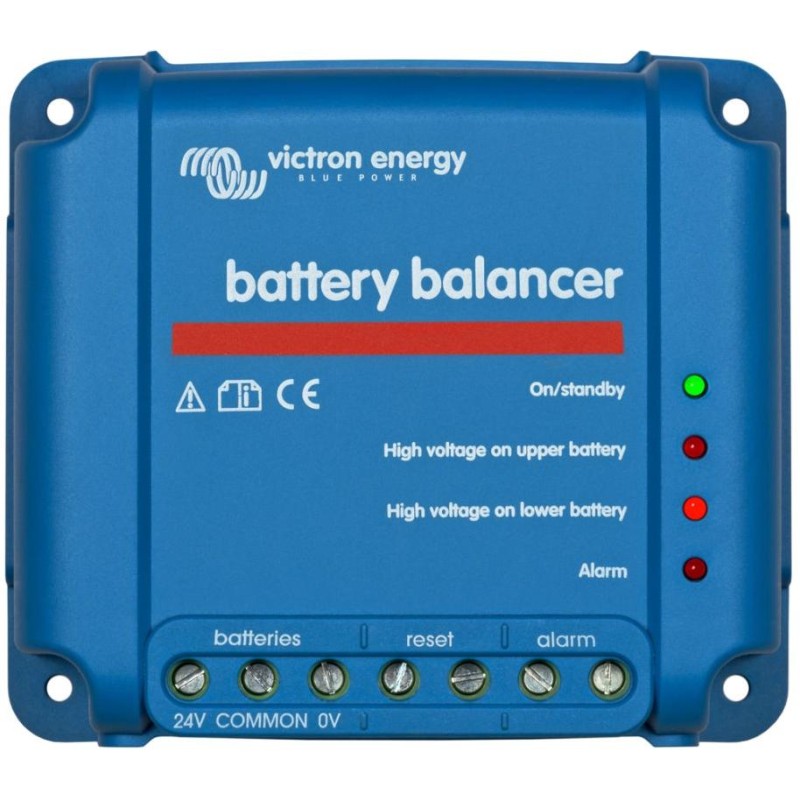

Victron Batterie-Balancer
Der Balancer überwacht und gleicht Ladeunterschiede der Batterien aus.
Die Lebensdauer eines Batteriespeichers kann durch ein Ungleichgewicht beim Laden der einzelnen Batterien deutlich verkürzt werden. Dies ist der Fall, wenn Sie 12-V-Batterien in Reihe oder reihenparallel (nicht nur parallel!) geschaltet haben. In einem solchen System kann eine 12-V-Batterie mit einem etwas höheren Innenwiderstand zu einer Unterladung der parallel geschalteten Batterien und einer Überladung der in Reihe geschalteten Batterien führen. Neue Batteriezellen oder ganze in Reihe geschaltete Batterien haben nahezu identische Anfangseigenschaften. Ihre kleinen Unterschiede gleichen sich während der Konstantspannungs- oder Ausgleichsladephase aus. Große Unterschiede können jedoch zu übermäßiger Gasung durch Überladung stärker geladener Batterien und zu unerwünschter Sulfatierung weniger geladener Batterien durch Unterladung führen.
Die Lösung ist das balancierte Laden mithilfe eines Batterie-Balancers. Dieser gleicht den Ladezustand zweier in Reihe geschalteter 12-V-Batterien oder mehrerer parallel geschalteter Batteriestränge aus. Sobald die Ladespannung in einem 24-V-System über 27,3 V steigt, wird der Batterie-Balancer aktiviert und vergleicht die Spannungen der beiden in Reihe geschalteten Batterien. Der Balancer kann einen Strom von bis zu 0,7 A von einer Batterie (oder parallel geschalteten Batterien) mit höherer Spannung zur anderen Batterie umleiten. Die unterschiedlichen Ladeströme führen dazu, dass der endgültige Ladezustand aller Batterien identisch ist.
Für komplexere Systeme können Batterie-Balancer auch parallel geschaltet werden. Bei einem 48-V-System kommen insgesamt drei Balancer zum Einsatz (siehe Diagramme).
Erklärung der LED-Anzeigen:
Grüne LED: Gerät ist aktiv und die gemessene Spannung ist höher als 27,3 V
Obere orange LED: Spannungsabweichung größer als 0,1 V
Untere orange LED: Spannungsabweichung größer als 0,1 V
Rote LED: Alarm wird ausgelöst, wenn die Differenz zwischen den überwachten Batterien größer als 0,2 V ist. Der Alarm bleibt bestehen, bis die Differenz weniger als 0,14 V beträgt oder die Systemspannung unter 26,6 V fällt.
Die Bedeutung des Alarmrelais
Im Standardzustand ist es geöffnet (inaktiv). Es ist geschlossen (aktiviert), wenn die rote LED leuchtet, d.h. wenn die Spannungsdifferenz zwischen den Batterien größer als 0,2 V ist. Sobald die rote LED erlischt, öffnet (deaktiviert) das Relais wieder (der Abfall der Spannungsdifferenz zwischen den Batterien ist kleiner als 0,14 V).
Alarm zurückgesetzt
Der Alarm kann durch Verbinden der mit RESET gekennzeichneten Ausgänge ausgeschaltet werden. Dies kann über einen Schalter erfolgen.
Installation
- Der/Die Batterie-Balancer müssen auf einer gut belüfteten vertikalen Fläche in der Nähe der Batterien installiert werden (aber nicht direkt darüber, wegen der möglichen Einwirkung von Batteriegasen!).
- Installieren Sie bei Bedarf die Alarmkontaktverkabelung und setzen Sie die Verkabelung zurück.
- Verwenden Sie zum Anschluss des Minus-, Plus- und Neutralpols (in dieser Reihenfolge!) einen Kabelquerschnitt von mindestens 0,75 mm2.
Der Balancer ist betriebsbereit. Steigt die Spannung an einer der überwachten Batterien (Stränge) über 27,3 V (während des Ladevorgangs), leuchtet die grüne LED auf. Dies bedeutet, dass der Balancer aktiviert ist. Beträgt die Abweichung der Batterien (Stränge) in diesem Fall mehr als 50 mV, beginnt das aktive Balancing, d. h. der Ausgleich der Differenz zwischen den Batterien (Strängen). Erreicht die Abweichung 100 mV, wird der Balancer aktiviert.Eine der orangefarbenen LEDs leuchtet auf. Eine Abweichung von mehr als 200 mV löst das Alarmrelais aus. Bei seriell-parallelen Batterieschaltungen muss die zentrale Verbindungsleitung zwischen den parallelen Strängen so bemessen sein, dass sie den Strom aufnehmen kann, wenn ein Teil der Batterie abgeklemmt wird.
GRUNDLEGENDE SPEZIFIKATIONEN
Eingangsspannungsbereich: bis zu 18 V pro Akku, 36 V insgesamt
Spannungspegel für Balancer-Aktivierung: 27,3 V ±1 %
Balancer-Deaktivierungsspannungspegel: 26,6 V ±1 %
Stromaufnahme im deaktivierten Zustand: 0,7 mA
Stromaufnahme im aktivierten Zustand: 50 mV
Maximaler Ausgleichsstrom: 0,7 A bei einer Abweichung von 100 mV und mehr
Spannungsabweichung zur Alarmauslösung: 200 mV
Spannungsabweichung zur Alarmabschaltung: 140 mV
Alarmrelais: 60 V/1 A, normalerweise offen
Methode zum Ausschalten des Alarmrelais: Verbinden Sie zwei Ausgänge, die als RESET gekennzeichnet sind
Überhitzungsschutz: ja
Betriebstemperaturbereich: -30 bis +50 °C
Maximale Luftfeuchtigkeit: bis zu 95 % (nicht kondensierend)
Gehäusefarbe: blau (RAL 5012)
Anschlusskontakte: 6 mm 2 /AWG10, Schraubbefestigung
Schutzklasse: IP22
Gewicht: 0,4 kg
Abmessungen: 113 x 100 x 47 mm
