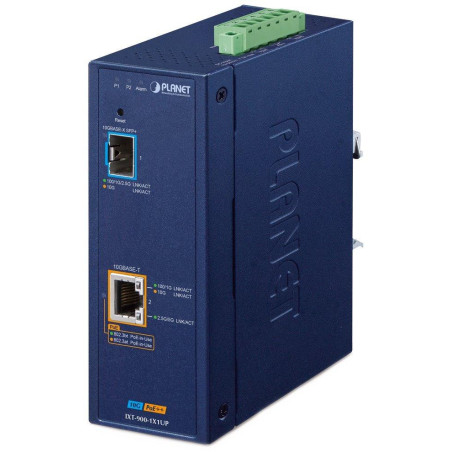

PLANETA IXT-900-1X1UP
Konwerter PoE++ umożliwiający łatwe przejście między liniami metalicznymi i optycznymi ( 10G/5G/2,5G/1G/100M Base-T do 10G/2,5G/1G/100M Base-X ).
Konstrukcja przemysłowa -40 do 75°C, odporność na wstrząsy, stopień ochrony IP40 , zabezpieczenie ESD, montaż na szynie DIN , wyjście alarmowe (przekaźnik; DC 24 V/ 1 A), podwójne zasilanie DC 12–54 V.
Urządzenia Industrial Ethernet są przeznaczone do wymagających warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Konwerter można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwia wdrożenie znanej technologii Ethernet nawet w środowiskach przemysłowych. Nadaje się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP typu FTTH). Obsługuje zdalne zarządzanie za pośrednictwem interfejsu internetowego, interfejsu wiersza poleceń (CLI) i SNMP w celu kompleksowego zdalnego monitorowania.
Zasilacz PoE++ o łącznej mocy do 95 W pozwala na łatwą instalację urządzeń takich jak kamery IP bez konieczności stosowania dodatkowych zasilaczy.
Możliwość monitorowania aplikacji mobilnychCloudViewer Pro .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 1× 10G/5G/2,5G/1G/100M Base-T RJ-45, 1× 10G/2,5G/1G/100M Base-X SFP+
Technologia przetwarzania: Przechowuj i przesyłaj dalej
Przepustowość: magistrala 40 Gbps, operacyjna 29,76 Mpps (64B)
Obsługa transmisji: JumboFrame 9K
Wykonanie: Szyna DIN, montaż na ścianie
Wsparcie OAM: nie
Zasilanie: 2× DC 12–54 V, listwa zaciskowa, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie)
Ochrona: ESD do 4 kV DC w kontakcie, do 8 kV DC w powietrzu
Temperatura pracy: -40 do 75°C
Wymiary: 135 × 87 × 50 mm
Waga: 659g
Możliwość montażu w podwoziu: nie
Funkcja POE:
Całkowita moc wyjściowa: 95 W, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Ilość wtryskiwaczy: 1× do 95 W
Typ zasilania: Końcowy, Środkowy, Dziedziczny, Siłowy
Funkcje zaawansowane:
automatyczne wykrywanie urządzeń zasilanych (PD)
PD żywy-sprawdź
Zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych (harmonogram PoE)
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
Urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
Funkcje warstwy 2:
Konfiguracja portu – włączanie/wyłączanie portu, wybór trybu pełnego i półdupleksu, kontrola przepływu
VLAN — Sieć VLAN oparta na znacznikach IEEE 802.1Q, tunelowanie Q-in-Q IEEE 802.1ad, do 256 grup VLAN z 4096 identyfikatorów VLAN
Kontrola przepustowości – wejście/wyjście: 16–10 000 000 Kbps
QoS - klasyfikacja ruchu, ścisły priorytet i WRR, 8-poziomowy priorytet przełączania, CoS/802.1p, DSCP, pierwszeństwo IP
Ring - obsługa ERPS zgodnie z ITU-T G.8032, czas odzyskiwania < 500 ms
Mkierownictwo:
Telnet, sieć, SNMP v1, v2c
Protokół SSHv2, TLSv1.2, SNMPv3
LLDP
Narzędzie PLANET Smart Discovery
Kontroler PLANET NMS
PLANET CloudViewer Pro (aplikacja mobilna)
Zdalny syslog, lokalny dziennik systemowy, pułapka SNMP
RFC 1213 MIB-II, RFC 2863 IF-MIB, RFC 1493 Bridge MIB, RFC 1643 Ethernet MIB, RFC 2863 Interface MIB, RFC 2665 Ether-Like MIB, RFC 2737, Entity MIB, RFC 2819 RMON MIB (grupy 1, 2, 3 i 9), RFC 3411 SNMP-Frameworks-MIB, MAU-MIB
Normy:
IEEE 802.3u, 100BASE-TX/FX
IEEE 802.3ab, 1000BASE-T
IEEE 802.3bz, 2,5G/5GBASE-T
IEEE 802.3an, 10GBASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3ae 10GBASE-SR/LR
Kontrola przepływu w trybie pełnego dupleksu IEEE 802.3x
Klasa usług IEEE 802.1p
Tagowanie sieci VLAN IEEE 802.1Q
Układanie Q-w-Q sieci VLAN IEEE 802.1ad
IEEE 802.1ab protokół LLDP
RFC 768 UDP
RFC 2474 DSCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
Pierścień ERPS ITU-T G.8032
