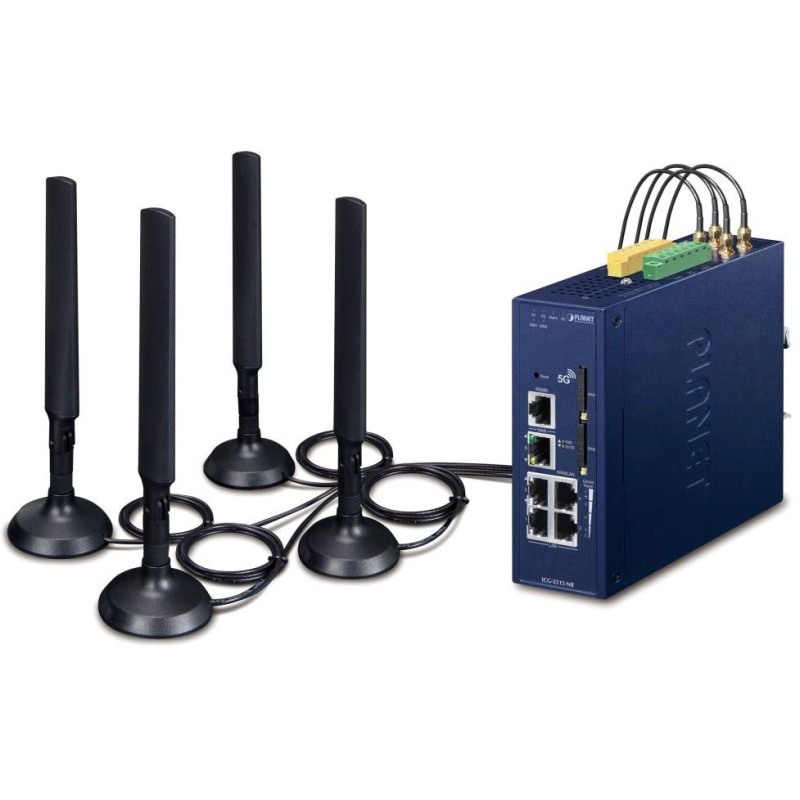

PLANETA ICG-2515-NR
Przemysłowa bramka zabezpieczająca 5G/LTE dla infrastruktury IoT/M2M (maszyna-maszyna), 3x LAN, 1x LAN/WAN, 1x WAN), 1x port szeregowy RJ-45 (DB9), 2x gniazdo SIM (redundantne) , 2x wejście cyfrowe DI, 2x wyjście cyfrowe DO, 4x antena 5G NR (złącza SMA, zysk 5 dBi, sieci komórkowe 3G/4G/LTE/5G), pobieranie do 2,4 Gb/s, wysyłanie do 500 Mb/s, GNSS (GPS L1+L5, GLONASS, BeiDou, Galileo, QZSS).
Zarządzanie przez Web/SNMP v1/v2c/v3, SSH v2, TLS v1.2, obsługa UNI-NMS i narzędzia PLANET Smart Discovery oraz aplikacji Planet CloudViewer , router z zaporą sieciową, obsługa VPN, podwójna sieć WAN , serwer/klient RADIUS, stopień ochrony IP30 , temperatura pracy od -40 do +75 °C , montaż na szynie DIN, zasilanie DC 9-54 V.
Brama Industrial Ethernet 5G/LTE do możliwych zastosowań w sieciach IoT (Internet of Things), automatyce przemysłowej M2M (machine to machine), ale także do regularnego połączenia internetowego w urządzeniach mobilnych. Brama może stać się solidnym elementem infrastruktury sieciowej danych klientów.
Podstawowym interfejsem komunikacyjnym jest interfejs 5G NR (NSA/SA) ze wsteczną obsługą sieci poprzedniej generacji (4G/LTE/3G). Można go używać w miejscach o słabym zasięgu sygnału, podczas przemieszczania się lub roamingu.
Oprócz funkcji bramy, urządzenie to jest również wyposażone w funkcję routera przewodowego za pośrednictwem złączy RJ-45. Dzięki temu urządzenie jest również gotowe do użycia z klasycznym połączeniem przewodowym, jeśli taka instalacja jest konieczna.
Elementy przemysłowe Planet można z łatwością zamontować na standardowej szynie DIN lub bezpośrednio na ścianie. Umożliwiają one wdrożenie znanej technologii Ethernet w środowiskach przemysłowych.
Najważniejsze cechy:
- Globalna sieć 5G NR (NSA/SA) i 4G LTE z dwoma gniazdami na karty SIM zapewniającymi redundancję sieci komórkowej i sprzętowym modemem Siemens SIMCom 4G/5G
- Podwójna sieć WAN — funkcja failover i równoważenie obciążenia
- Automatyczne przełączanie awaryjne między 5G NR a Gigabit WAN
- 2x DI/DO i 1x port szeregowy (RS-485) do zastosowań Modbus
- Lokalizacja GNSS w kosmosie z obsługą GPS/GLONASS/BeiDou/Galileo/QZSS
- Wysoka dostępność (HA)
- SSL VPN i solidna hybrydowa sieć VPN (IPSec/PPTP/L2TP przez IPSec)
- Zapora sieciowa Stateful Packet Inspection (SPI) + filtrowanie treści
- Zaawansowane blokowanie ataków DoS/DDOS
- Trasowanie zakresu portów
- Kontroler AP - interfejs dostępowy (Captive Portal) obejmujący RADIUS - zarządzanie maksymalnie 16 jednostkami AP Wi-Fi bez konieczności zakupu licencji
- Wsparcie dla systemów sterowania Planet NMS i aplikacji CloudViewer
- Temperatura pracy -45 do +75 °C, konstrukcja na szynie DIN, bez wentylatora
- Możliwość monitorowania routera za pomocą aplikacji mobilnejCloudViewer
Normy i standardy:
- EN 301 908 - Sieci komórkowe IMT i dostęp do nich
- EN 303 413 - Stacje i systemy satelitarne naziemne (SES)
- EN 301 489 - Kompatybilność elektromagnetyczna (EMC) i zagadnienia widma radiowego (ERM) urządzeń i usług radiowych
- EN 62311:2008 - Ocena urządzeń w odniesieniu do dopuszczalnych wartości ekspozycji człowieka na pola elektromagnetyczne (0 Hz - 300 GHz)
- EN IEC 62368-1:2020/A11:2020 – Audio/wideoeo, sprzęt informatyczno-komunikacyjny
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 3x GbE RJ-45 LAN, 1x GbE RJ-45 LAN/WAN, 1x GbE RJ-45 WAN, 1x port szeregowy RJ-45, 2x gniazdo SIM, 2x wejście cyfrowe DI, 2x wyjście cyfrowe DO
Połączenie mobilne: 5G-NR (nowe radio), 2x gniazdo SIM, 4x złącze SMA
Wysoka dostępność: automatyczne przełączanie awaryjne między 5G NR a Gigabit WAN
Obsługa MODBUS: tak
Pamięć: 16 MB Flash, 32 GB eMMC, 512 MB RAM
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 2x DC 9-54 V, całkowity pobór mocy do 7 W (zasilacz nie jest dołączony), wejścia zasilania są wzajemnie zabezpieczone
Wskaźnik LED informujący o stanie i sile sygnału komórkowego: tak
Temperatura pracy: -40 do +75 °C, wilgotność do 90%
Wymiary: 135 x 135 x 50 mm
Waga: 0,8 kg
Obsługiwane pasma i częstotliwości LTE:
5G NR: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B46/B66/B71
LTE TDD: B34/B38/B39/B40/B41/B42/B43/B48
WCDMA: B1/B2/B3/B4/B5/B8
GNSS (obsługiwane systemy pozycjonowania): GPS L1+L5 (dwupasmowy), GLONASS, BeiDou, Galileo, QZSS
Funkcje administracyjne:
Zarządzanie: Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2, obsługa kontrolera UNI-NMS, narzędzie Smart Discovery i aplikacja Planet CloudViewer
Bezpieczeństwo sieci: cyberbezpieczeństwo, zapora sieciowa, SPI, blokowanie ataków DoS/DDoS, filtrowanie treści, filtr MAC/IP, NAT ALG, blokowanie SYN/ICMP Flooding
Trasowanie: statyczne, dynamiczne, OSPF
Obsługa Wi-Fi: kontroler dla jednostek Planet Wi-Fi AP, portal uwierzytelniający, wbudowana funkcja hostpot dla klientów Wi-Fi
Serwer DHCP: tak
Serwer/klient Radius: tak
Obsługa VPN: maks. 60 tuneli, maks. 60 Mb/s, hybryda, IPSec/serwer zdalny (sieć-sieć, host-sieć), GRE, serwer PPTP, serwer L2TP, serwer/klient SSL (Open VPN)
