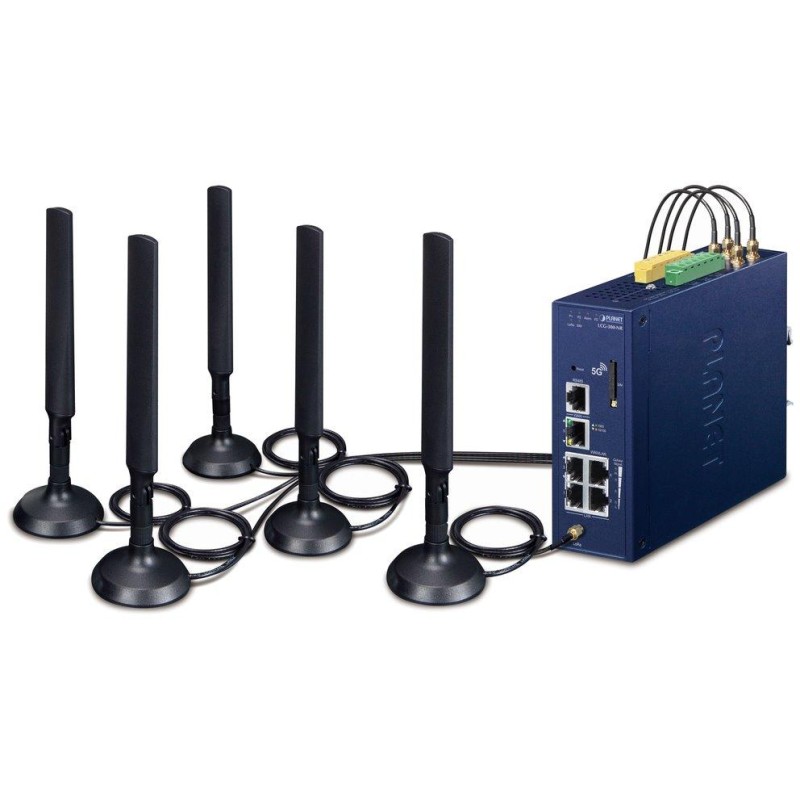

Bramka przemysłowa Planet LCG-300-NR IoT LoRaWAN, 5G/4G, 5x LAN 1Gb, DIN, IP30, -40/+75C, 9-54VDC

PLANETA LCG-300-NR

Brama przemysłowa LoRaWAN 5G/LTE ze stabilną i niezawodną łącznością do wdrażania w aplikacjach IoT i Modbus . Dzięki obsłudze protokołu LoRaWAN pomaga połączyć sieć bezprzewodową LoRa z siecią IP. Sieć bezprzewodowa LoRa umożliwia czujnikom przesyłanie danych na bardzo duże odległości przy niskim zużyciu energii.

•

• Globalna sieć 5G NR (NSA/SA) i 4G LTE z pojedynczym gniazdem SIM zapewniającym redundancję sieci komórkowej

• Lokalizacja GNSS w kosmosie z obsługą GPS/GLONASS/BeiDou/Galileo/QZSS

• W pełni kompatybilny z protokołem LoRaWAN

• 2× DI/DO, 1× port szeregowy RJ-45 (RS-485) do zastosowań Modbus

• Podwójna sieć WAN do obsługi funkcji failover

• Automatyczne przełączanie awaryjne między 5G NR a Gigabit WAN

• Wsparcie dla systemów sterowania Planet NMS i aplikacji CloudViewer

• SSL VPN i solidna hybrydowa sieć VPN (IPSec/PPTP/L2TP przez IPSec)

• Obsługuje połączenie do 300 węzłów końcowych

• Wstępnie skonfigurowane standardowe pasma częstotliwości LoRaWAN dla różnych krajów

• Wsparcie wdrożeń sieci AIoT


Brama LoRa obsługująca standardy LoRa i LoRaWAN. Nadajniki (czujniki) skonfigurowane z urządzeniami LoRa, takimi jak czujniki CO2 i wody, są wbudowane w węzły końcowe lub urządzenia czujnikowe, które przechwytują i przesyłają dane do bramy na większe odległości za pośrednictwem sieci bezprzewodowej. Ta brama może następnie wysyłać informacje za pośrednictwem Ethernetu do serwera sieciowego odpowiedzialnego za funkcje zarządzania siecią, który następnie przesyła informacje do poszczególnych aplikacji.

PODSTAWOWE DANE TECHNICZNE

Właściwości fizyczne:

Porty: 5× RJ-45 10/100/1000 Base-T (3× LAN, 1× LAN/WAN, 1× WAN), 1× RS-485 (RJ-45), 5× SMA (1× na antenę LoRa), 1× slot SIM (redundantny), 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO, 1× alarm

Połączenie mobilne: 5G-NR (nowe radio), 1× gniazdo SIM, 5× złącze SMA (1× na antenę LoRa)

Obsługa MODBUS: tak

Projekt: szyna DIN, biurko, montaż na ścianie

Zasilanie: DC 9-54 V (maks. 1,5), całkowity pobór mocy do 11,6 W (zasilacz nie jest dołączony)

Temperatura pracy: -40 do +75 °C, wilgotność do 90%

Wymiary: 135 × 135 × 50 mm

Waga: 924g

Obsługiwane pasma i częstotliwości LoRaWAN:

Obsługiwane pasma i częstotliwości LTE:

Funkcje administracyjne:

Zarządzanie: Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2, obsługa kontrolera UNI-NMS, narzędzie Smart Discovery i aplikacja Planet CloudViewer

Bezpieczeństwo sieci: cyberbezpieczeństwo, zapora sieciowa, SPI (inspekcja pakietów z pełną kontrolą stanu)blokowanie ataków DoS/DDoS, filtrowanie treści, filtrowanie MAC/IP, NAT ALG, blokowanie zalewania SYN/ICMP

Trasowanie: statyczne, dynamiczne, OSPF

Serwer DHCP: tak

Obsługa VPN: maks. 60 tuneli, maks. 108 Mb/s, IPSec/serwer zdalny (sieć-sieć, host-sieć), GRE, serwer PPTP, serwer L2TP, serwer/klient SSL (Open VPN)

Inne pliki do pobrania

LoRa to jeden z protokołów sieci bezprzewodowych wykorzystywanych w świecie IoT (Internetu Rzeczy).

LoRaWAN (Long Range Wide Area Network) to kolejny protokół sieci bezprzewodowej o niskim poborze mocy przeznaczony do taniej i bezpiecznej komunikacji dwukierunkowej w Internecie rzeczy. Wykorzystuje pasmo do 1 GHz , a prędkość transmisji wynosi od 0,3 kb/s do 50 kb/s .

Komunikacja między elementami końcowymi a bramami jest rozłożona na różne pasma częstotliwości i szybkości transmisji danych. Wybór szybkości transmisji danych jest kompromisem między zasięgiem komunikacji a długością wiadomości. Poszczególne strumienie komunikacyjne o różnych szybkościach transmisji danych nie zakłócają się wzajemnie (dzięki technologii rozproszonego widma) i tworzą zestaw „wirtualnych” kanałów w celu zwiększenia przepustowości bramy.

Aby maksymalnie wydłużyć czas pracy baterii urządzenia końcowego i ogólną przepustowość sieci, serwer sieciowy LoRaWAN zarządza szybkością transmisji i wyjściem RF dla każdego urządzenia końcowego indywidualnie, za pośrednictwem systemu adaptacyjnej szybkości transmisji danych (ADR).

LoRaWAN wyróżnia kilka klas urządzeń:

klasa A – urządzenia końcowe obsługują komunikację dwukierunkową (każdemu uplinkowi towarzyszą dwa okna odbioru danych)

klasa B – oprócz „wymuszonego” downlinku klasy A, urządzenia tej klasy otwierają nadzwyczajne okna odbiorcze o ustalonym czasie

Klasa C – okna odbiorcze są otwarte niemal bez przerwy i zamykane tylko podczas nadawania
