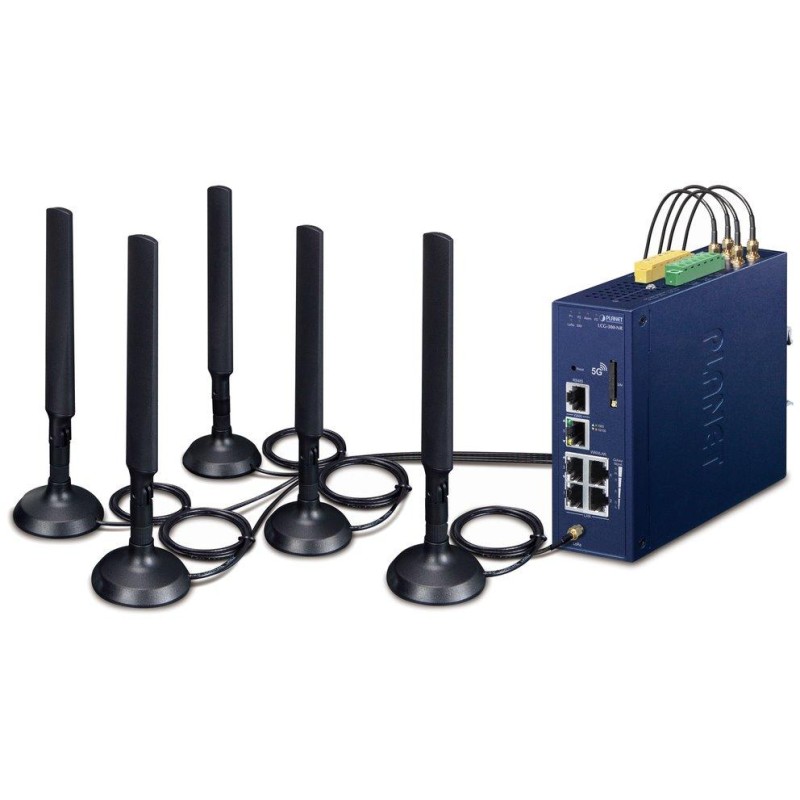

Planet LCG-300-NR IoT LoRaWAN Industrie-Gateway, 5G/4G, 5x LAN 1Gb, DIN, IP30, -40/+75C, 9-54VDC

PLANET LCG-300-NR

Industrielles 5G/LTE-LoRaWAN-Gateway mit stabiler und zuverlässiger Konnektivität für den Einsatz in IoT- und Modbus-Anwendungen . Dank Unterstützung des LoRaWAN-Protokolls ermöglicht es die Anbindung des LoRa-Funknetzwerks an das IP-Netzwerk. Das LoRa-Funknetzwerk ermöglicht Sensoren die Datenübertragung über extrem große Distanzen bei geringem Stromverbrauch.

•

• Globales 5G NR (NSA/SA)- und 4G LTE-Netzwerk mit einzelnem SIM-Steckplatz für Mobilfunknetzredundanz

• GNSS-Lokalisierung im Weltraum mit GPS/GLONASS/BeiDou/Galileo/QZSS-Unterstützung

• Vollständig kompatibel mit dem LoRaWAN-Protokoll

• 2× DI/DO, 1× RJ-45 serieller Port (RS-485) für Modbus-Anwendungen

• Dual-WAN für Failover

• Automatisches Failover zwischen 5G NR und Gigabit WAN

• Unterstützung für Planet NMS-Steuerungssysteme und CloudViewer-Anwendung

• SSL-VPN und robustes Hybrid-VPN (IPSec/PPTP/L2TP über IPSec)

• Unterstützt die Verbindung von bis zu 300 Endknoten

• Vorkonfigurierte Standard-LoRaWAN-Frequenzbänder für verschiedene Länder

• Unterstützung bei der AIoT-Netzwerkimplementierung


LoRa-Gateway unterstützt die Standards LoRa und LoRaWAN. Mit LoRa-Geräten konfigurierte Sender (Sensoren), wie z. B. CO2- und Wassersensoren, sind in Endknoten oder Sensorgeräte integriert, die Daten erfassen und über ein drahtloses Netzwerk über größere Entfernungen an das Gateway übertragen. Dieses Gateway kann dann Informationen über Ethernet an einen Netzwerkserver senden, der für Netzwerkmanagementfunktionen zuständig ist, der wiederum Informationen an einzelne Anwendungen weiterleitet.

GRUNDLEGENDE SPEZIFIKATIONEN

Physikalische Eigenschaften:

Anschlüsse: 5× RJ-45 10/100/1000 Base-T (3× LAN, 1× LAN/WAN, 1× WAN), 1× RS-485 (RJ-45), 5× SMA (1× für LoRa-Antenne), 1× SIM-Steckplatz (redundant), 2× digitaler Eingang DI, 2× digitaler Ausgang DO, 1× Alarm

Mobilfunkverbindung: 5G-NR (New Radio), 1× SIM-Slot, 5× SMA-Anschluss (1× für LoRa-Antenne)

MODBUS-Unterstützung: ja

Ausführung: Hutschiene, Tisch, Wandmontage

Stromversorgung: DC 9-54 V (max. 1,5), Gesamtleistungsaufnahme bis zu 11,6 W (Netzteil nicht im Lieferumfang enthalten)

Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 90 %

Abmessungen: 135 × 135 × 50 mm

Gewicht: 924 g

Unterstützte LoRaWAN-Bänder und -Frequenzen:

Unterstützte LTE-Bänder und Frequenzen:

Verwaltungsfunktionen:

Verwaltung: Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2, UNI-NMS-Controller-Unterstützung, Smart Discovery-Dienstprogramm und Planet CloudViewer-Anwendung

Netzwerksicherheit: Cybersicherheit, Firewall, SPI (Stateful Packet Inspection)tion), Blockieren von DoS/DDoS-Angriffen, Inhaltsfilterung, MAC/IP-Filter, NAT ALGs, Blockieren von SYN/ICMP-Flooding

Routing: statisch, dynamisch, OSPF

DHCP-Server: ja

VPN-Unterstützung: max. 60 Tunnel, max. 108 Mbit/s, IPSec/Remote-Server (Net-to-Net, Host-to-Net), GRE, PPTP-Server, L2TP-Server, SSL-Server/Client (Open VPN)

Weitere Downloads

LoRa ist eines der drahtlosen Netzwerkprotokolle, die in der Welt des IoT (Internet of Things) verwendet werden.

LoRaWAN (Long Range Wide Area Network) ist ein weiteres drahtloses Netzwerkprotokoll mit geringem Stromverbrauch, das für die kostengünstige und sichere bidirektionale Kommunikation im Internet der Dinge entwickelt wurde. Es nutzt ein Band bis zu 1 GHz und die Übertragungsgeschwindigkeit liegt dann zwischen 0,3 kb/s und 50 kb/s .

Die Kommunikation zwischen Endelementen und Gateways erfolgt über verschiedene Frequenzbänder und Datenraten. Die Wahl der Datenrate ist ein Kompromiss zwischen Kommunikationsreichweite und Nachrichtenlänge. Einzelne Kommunikationsströme mit unterschiedlichen Datenraten stören sich nicht gegenseitig (dank der Spread-Spectrum-Technologie) und bilden eine Reihe „virtueller“ Kanäle, um die Kapazität des Gateways zu erhöhen.

Um die Akkulaufzeit des Endgeräts und die gesamte Netzwerkkapazität zu maximieren, verwaltet der LoRaWAN-Netzwerkserver die Übertragungsrate und die HF-Ausgabe für jedes Endgerät einzeln über ein adaptives Datenratensystem (ADR).

LoRaWAN unterscheidet mehrere Geräteklassen:

Klasse A – Endgeräte unterstützen bidirektionale Kommunikation (auf jeden Uplink folgen zwei Datenempfangsfenster)

Klasse B – zusätzlich zum „erzwungenen“ Downlink der Klasse A öffnen Geräte dieser Klasse zu einem festgelegten Zeitpunkt außerordentliche Empfangsfenster

Klasse C – Empfangsfenster sind fast ständig geöffnet und schließen nur beim Senden
