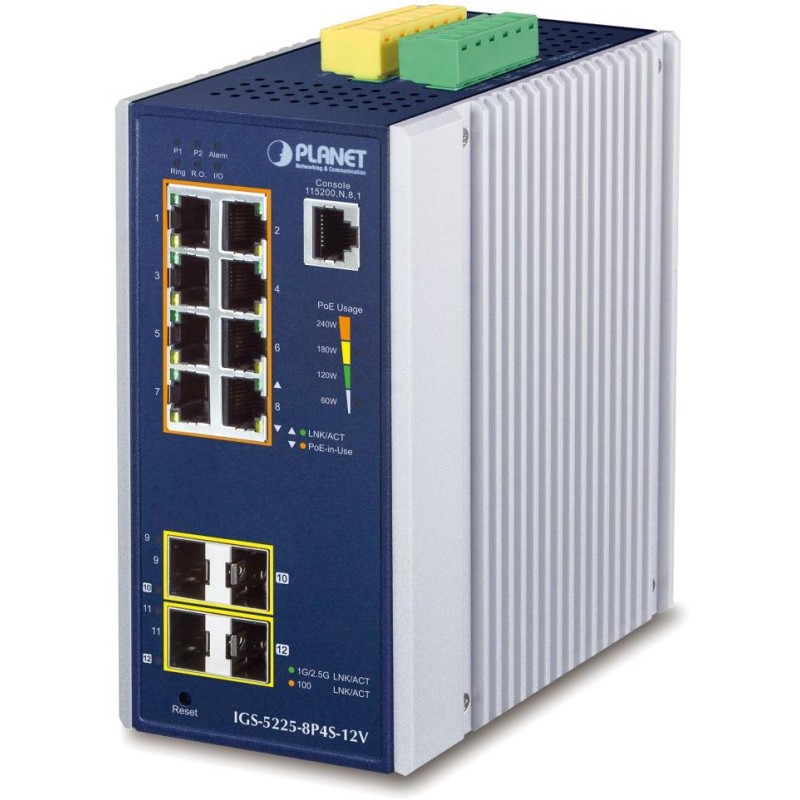

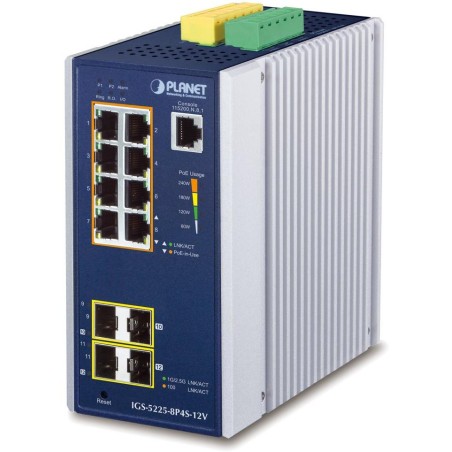

PLANETA IGS-5225-8P4S-12V
Zarządzalny przełącznik IPv4/IPv6 z funkcjami bezpieczeństwa i obsługą PoE+ 8x 802.3at/af (maks. 36 W/port, budżet do 240 W). 2x 1G SFP, 2x 2.5G SFP (1000/2500 Base-X, kompatybilny z 100 Base-X), 8x RJ-45 10/100/1000 Base-T, 1x port szeregowy RJ-45 (konsola RS-232)
Podwójne zasilanie w zakresie DC 12-54 V , stopień ochrony IP30 , obudowa aluminiowa, temperatura pracy od -40 do +75 °C , zabezpieczenie przeciwprzepięciowe ESD do 6 kV , DI/DO (2x wejście cyfrowe, 2x wyjście cyfrowe), 1x alarm (zasilanie), montaż na szynie DIN lub bezpośrednio na ścianie.
Zarządzanie przez Web/Telnet/SNMP(v1/v2c)/konsolę,
SSH v2, TLS v1.2, SNMP v3 , statyczny routing L3 (L2+), VLAN, 802.1Q, filtr ACL, QoS, menedżer pasma, kontrola przez IP/MAC/typ Ethernetu/protokół/VLAN/DSCP/filtry 802.1p, agregacja linii LACP, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+,
Modbus TCP, czas odzyskiwania danych pierścienia ERPS <10 ms (ITU-T G.8032), obsługa zegara transparentnego 1588 PTP v2 , obsługa
ONVIF do współpracy z urządzeniami do monitoringu wideo IP.
Ta wersja przełącznika oferuje nowe funkcje cyberbezpieczeństwa , a dzięki obsłudze protokołu Modbus TCP/IP przełącznik można łatwo zintegrować ze SCADA, HMI i innymi systemami. Inne nowe funkcje obejmują serwer DHCP, Unidirectional Link Detection (UDLD), GARP VLAN Registration Protocol (GVRP), Remote Mirroring i inne.
Przełączniki Ethernetu przemysłowego są projektowane do pracy w trudnych warunkach, w szerokim zakresie temperatur, przy niestabilnym zasilaniu i częstych wstrząsach.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8x GbE RJ-45, 2x 1G SFP, 2x 2.5G SFP, 1x port szeregowy konsoli RJ-45
Pamięć: 8k adresów MAC, bufor 4 Mb
Przepustowość: magistrala 30 Gbps, operacyjna 22,32 Mpps (64B)
Obsługa transmisji: JumboFrame 9kB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne, redundantne, DC 12-54 V, pobór mocy do 7,28 W bez PoE, maks. 249 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV DC
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 152 x 107,3 x 76,8 mm
Waga: 1,128 kg
Funkcje administracyjne:
Zarządzanie: Konsola, Web, Telnet, SNMP v1/v2c + obsługa SSH v2, TLS v1.2, SNMP v3
Kontrola dostępu: ACL oparta na IP/MAC/Ethertype/protokole/VLAN/DSCP/802.1p, do 256 reguł
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP i innych atrybutów
MAMAC ACL, filtrowanie ruchu według adresu MAC i innych atrybutów
Lista kontroli dostępu (ACL) według typu Ether/protokołu/VLAN/DSCP/802.1p
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/ToS w pakiecie IP, znaczniki 802.1p lub 802.1Q (znacznik VLAN)
Obsługa sieci VLAN:
IEEE 802.1Q
do 4 tys. grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q (802.1ad)
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Tłumaczenie VLAN
Sieć VLAN głosowa
MVR (rejestracja sieci VLAN multicast)
GVRP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP/Static Trunk, 6 grup po 4 porty na grupę
Multicast IGMP: IGMP v1/v2/v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, Local/RADIUS, MAC + AAA RADIUS/TACACS+ klient
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak (SFP-DDM - Digital Diagnostic Monitor)
Funkcja PoE:
Całkowita moc wyjściowa: maks. 240 W (w zależności od zasilacza), IEEE 802.3at/af
Maksymalnie 60 W (dla wejścia zasilania DC 12 V)
Maksymalnie 120 W (przy wejściu zasilania DC 24 V)
Maksymalnie 240 W (dla wejścia zasilania DC 48-54 V)
Zasilanie: DC 52-54 V (802.3at), maks. 36 W/port; wstecznie kompatybilny z 802.3af
Liczba wtryskiwaczy: 8
Typ zasilania: End-span
Funkcje zaawansowane:
PD Alive Sprawdzenie
automatyczne wykrywanie zasilanego urządzenia
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
Monitorowanie i zarządzanie PoE
Tryb rozszerzenia PoE
