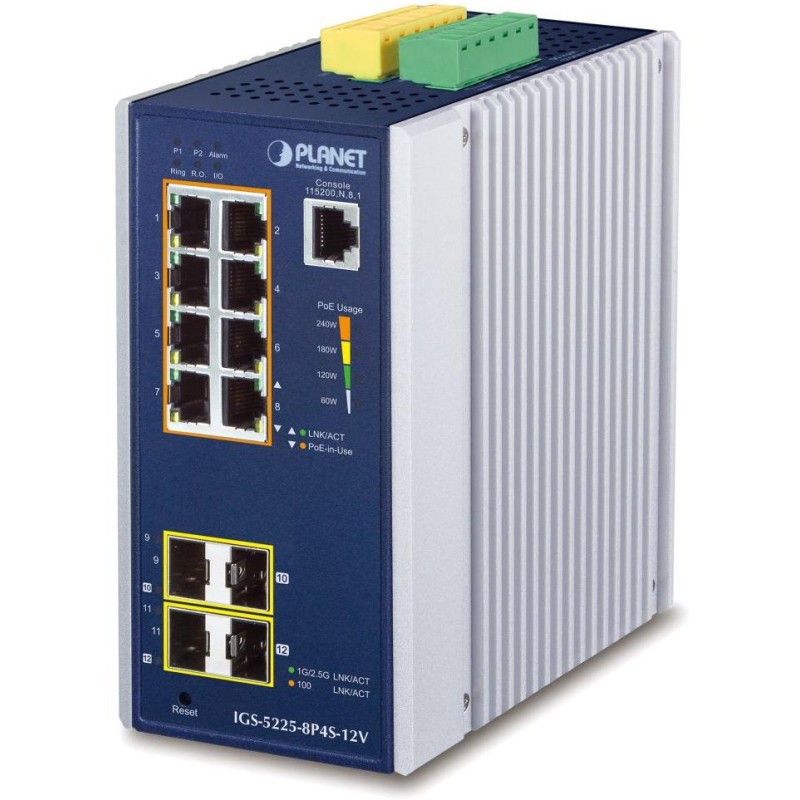

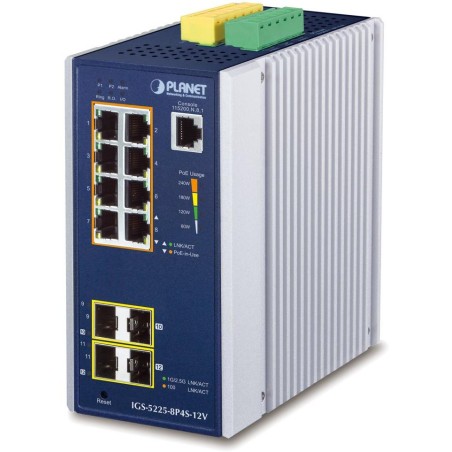

PLANET IGS-5225-8P4S-12V
Verwaltbarer IPv4/IPv6-Switch mit Sicherheitsfunktionen und PoE+-Unterstützung 8x 802.3at/af (max. 36 W/Port, Budget bis zu 240 W). 2x 1G SFP, 2x 2,5G SFP (1000/2500 Base-X, kompatibel mit 100 Base-X), 8x RJ-45 10/100/1000 Base-T, 1x RJ-45 serieller Port (RS-232-Konsole)
Doppelte Stromversorgung im Bereich DC 12-54 V , Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , ESD-Überspannungsschutz bis 6 kV , DI/DO (2x Digitaleingang, 2x Digitalausgang), 1x Alarm (Stromversorgung), Montage auf einer DIN-Schiene oder direkt an der Wand.
Web/Telnet/SNMP (v1/v2c)/Konsolenverwaltung,
SSH v2, TLS v1.2, SNMP v3 , statisches L3-Routing (L2+), VLAN, 802.1Q, ACL-Filter, QoS, Bandbreitenmanager, Steuerung durch IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p-Filter, LACP-Leitungsaggregation, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+,
Modbus TCP, ERPS-Ringdatenwiederherstellungszeit <10 ms (ITU-T G.8032), Unterstützung für 1588 PTP v2 Transparent Clock , Unterstützung
für ONVIF für die Zusammenarbeit mit Video-IP-Überwachungsgeräten.
Diese Switch-Version bietet neue Cybersicherheitsfunktionen und lässt sich dank der Unterstützung des Modbus TCP/IP-Protokolls problemlos in SCADA-, HMI- und andere Systeme integrieren . Weitere neue Funktionen sind DHCP-Server, Unidirectional Link Detection (UDLD), GARP VLAN Registration Protocol (GVRP), Remote Mirroring und mehr.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8x GbE RJ-45, 2x 1G SFP, 2x 2,5G SFP, 1x RJ-45 serieller Konsolenport
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 30 Gbit/s Bus, betriebsbereit 22,32 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9kB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual, redundant, DC 12-54 V, Leistungsaufnahme bis zu 7,28 W ohne PoE, max. 249 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 152 x 107,3 x 76,8 mm
Gewicht: 1,128 kg
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c + Unterstützung für SSH v2, TLS v1.2, SNMP v3
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 256 Regeln
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse und anderen Attributen
MAC ACL, Verkehrsfilterung nach MAC-Adresse und anderen Attributen
ACL gemäß Ethertype/Protokoll/VLAN/DSCP/802.1p
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/ToS im IP-Paket, 802.1p- oder 802.1Q-Tags (VLAN-Tag)
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 4k VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling (802.1ad)
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
VLAN-Übersetzung
Sprach-VLAN
MVR (Multicast-VLAN-Registrierung)
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, viele zu eins
Link Aggregation: IEEE 802.3ad LACP/Static Trunk, 6 Gruppen mit je 4 Ports
IGMP-Multicast: IGMP v1/v2/v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, Local/RADIUS, MAC + AAA RADIUS/TACACS+ Client
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja (SFP-DDM – Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtausgangsleistung: max. 240 W (abhängig vom Netzteil), IEEE 802.3at/af
Maximal 60 W (bei DC 12 V-Stromeingang)
120 W maximal (bei DC 24 V-Stromversorgung)
240 W maximal (für DC 48–54 V Stromeingang)
Stromversorgung: DC 52–54 V (802.3at), max. 36 W/Anschluss; abwärtskompatibel mit 802.3af
Anzahl der Injektoren: 8
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
PD-Alive-Check
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
PoE-Überwachung und -Verwaltung
PoE-Erweiterungsmodus
