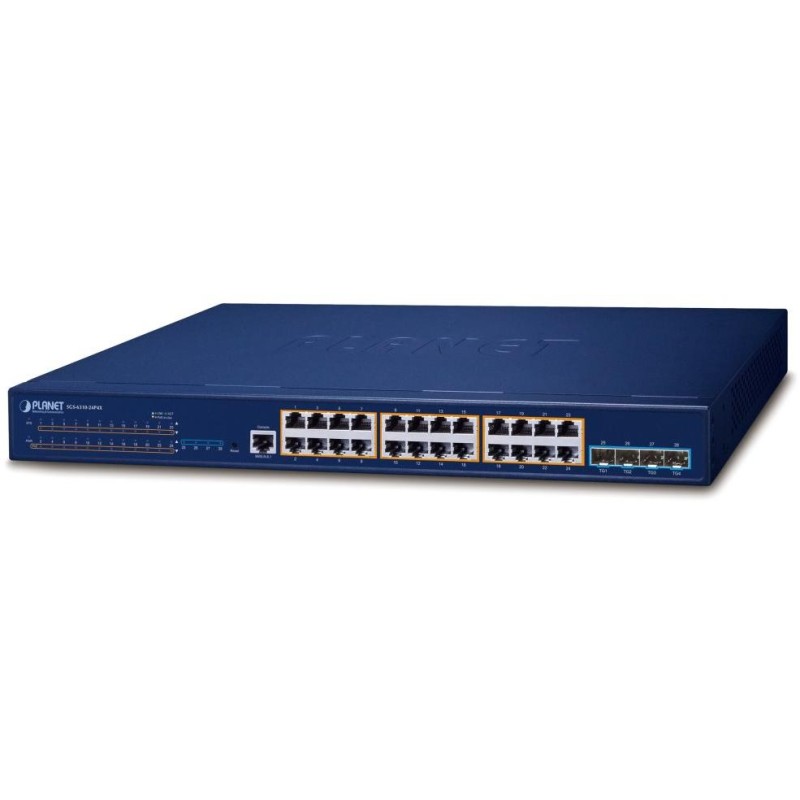

PLANETA SGS-6310-24P4X
Przełącznik PoE L3 z możliwością układania w stosy , 24x RJ-45 10/100/1000 Base-T, 4x 10G SFP+ Base-SR/LR , 1x port konsoli RJ-45 (RS-232), wtryskiwacze PoE+ 802.3af/at o łącznej mocy zasilania do 370 W.
Statyczny routing IPv4/IPv6 na warstwie 3, routing dynamiczny przy użyciu protokołu RIP (Routing Information Protocol) lub OSPF (Open Shortest Path First), układanie wirtualne i sprzętowe, pierścień ERPS — czas odzyskiwania transmisji danych wynosi mniej niż 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching).
Q-in-Q, VLAN, Multiple Spanning Tree, MSTP, MLD, LACP, IGMP, QoS, LLDP, ACL - lista kontroli dostępu, DHCP Snooping, IP Source Guard, Dynamic ARP, SNMP, 802.1x, RADIUS/TACACS+, SFP-DDM (cyfrowy monitor diagnostyczny).
Zarządzanie - konsola/Telnet/web/SNMP v1/v2c, obsługa SSH v1/v2, TLS v1.2 i SNMP v3, przepustowość 128 Gbps, routing 95,23 Mpps , montaż w szafie 19" (1U), zasilanie AC 100-240 V (50/60 Hz).
- Układanie sprzętu w stosy – wirtualizacja w jeden logiczny wolumen/system, interfejs 10G SFP+, zarządzanie stosem przy użyciu jednego adresu IP, obsługa do 8 jednostek sprzętowych
- Trasowanie IP — obsługuje protokoły RIP v1/v2 i OSPF v2 (IPv4) + RIPng i OSPFv3 (IPv6), VRRP v1/v3 w celu wdrożenia redundantnego routingu, redystrybucji tras, sprzętowego routingu VLAN
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP+ 10G Base-SR/LR (wstecznie kompatybilny z 1000 Base-SX/LX/BX), 1x port konsoli RJ-45 (RS-232)
Pamięć: 16 tys. adresów MAC, bufor 1,5 MB
Przepustowość: magistrala 128 Gbps, operacyjna 95,23 Mpps (64b)
Obsługa transmisji: JumboFrame 9 KB
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: AC 100-240 V (50/60 Hz), całkowity pobór mocy do 408 W
Ochrona: do 6 kV (odporna na pioruny)
Temperatura pracy: 0 do +50 °C
Wymiary: 440 x 210 x 44 mm
Waga: 3000g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1/v2c + obsługa SSH v1/v2, TLS v1.2 i SNMP v3
Kontrola dostępu: ACL oparty na IP/MAC lub czasie
Trasowanie L3: tak, trasowanie statyczne i dynamiczne
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
ACL czasowy, filtrowanie ruchu według czasu
Priorytetyzacja ruchu QoS: 8 kolejek priorytetowych na wszystkich portach, priorytetyzacja ruchu IEEE 802.1pa zgodnie z ToS/DS w pakiecie IP, CAR, HQoS, MAC/IP/TCP/UDP, IPv4/IPv6 DSCP, obsługa ścisłych priorytetów i Weighted Round Robin (WRR), Tail-Drop, WRED, monitorowanie przepływu i profilowanie ruchu
Obsługa sieci VLAN:
VLAN z tagami 802.1Q, do 4K grup VLAN
Tunelowanie Q-w-Q 802.1ad (łączenie w stosy VLAN)
GVRP do zarządzania sieciami VLAN
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
VLAN z podsiecią IP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Obsługa BPDU i root guard
Dublowanie portów: RX, TX, RX+TX, wiele do jednego, jeden do jednego
Agregacja łączy: IEEE 802.3ad LACP/statyczny trunk, 64 grupy po 8 portów na grupę
Multicast IGMP: podsłuch IGMP v1/v2/v3, obsługa trybu kwerendy IGMP, obsługa MLD v1, obsługa MVR, do 1024 grup multicast (IPv4 + IPv6)
Uwierzytelnianie podłączonych urządzeń: uwierzytelnianie AAA TACACS+ i IPv4/IPv6 przez RADIUS (kontrola dostępu oparta na porcie/MAC 802.1x + uwierzytelnianie RADIUS/TACACS)
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
Funkcja PoE:
Całkowita moc wyjściowa: 370 W, PoE 802.3af, PoE+ 802.3at
Ilość wtryskiwaczy: 24x do 30 W
Typ zasilania: End-span
Funkcje zaawansowane:
automatyczne wykrywanie urządzeń zasilanych (PD)
Zabezpieczenie obwodu zapobiega zakłóceniom zasilania pomiędzy portami
ogólne zarządzanie budżetem mocy PoE, priorytet portu, ograniczenie mocy, harmonogram PoE, włączanie/wyłączanie PoE dla poszczególnych portów
Wykrywanie klasyfikacji PD
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
