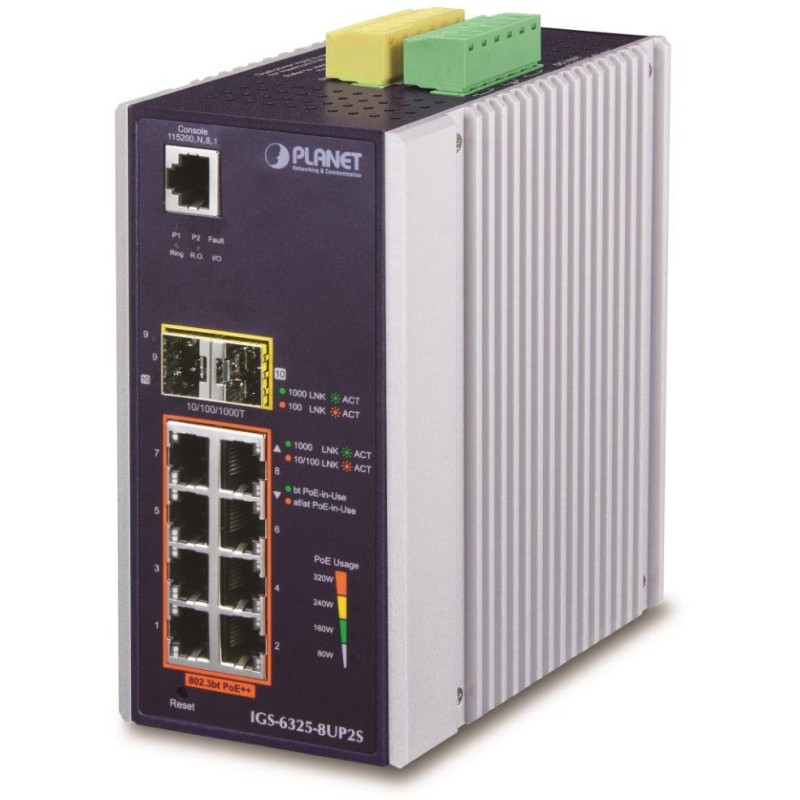

Planeta IGS-6325-8UP2S
Przemysłowy zarządzalny przełącznik PoE L3 oferuje 8 portów 1000Base-T z iniektorami PoE IEEE 802.3bt i 2 porty SFP 1000BASE-SX/LX/BX, 2x DI/DO i moc wyjściową do 360 W.
Zarządzanie Web/SNMPv3, 256 sieci VLAN 802.1Q, Spanning Tree (ERPS), agregacja łączy 802.3ad LACP, QoS, DHCP Snooping.
Nadmiarowe zasilanie 2x DC 48~56V (wyższe napięcie dla większej mocy PoE), zabezpieczenie przeciwprzepięciowe ESD, stopień ochrony IP30, temperatura pracy -40~75°C.
Gigabitowy zarządzany przełącznik działający na warstwie OSI 3. Posiada wtryskiwacze PoE zgodne z IEEE 802.3bt, jest wyposażony w zaawansowane funkcje do stosowania w sieciach rozległych i połączeniach szkieletowych. Statyczny routing, potężne narzędzia do zarządzania ruchem QoS i zabezpieczenia pozwalają dostawcom usług internetowych i administratorom sieci kontrolować i skutecznie zarządzać danymi sieciowymi.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Jest wyposażony w metodę redundancji wykorzystującą protokół Spanning Tree (którego czas odzyskiwania jest rzędu sekund i ułamków sekund). Routing L3 jest obsługiwany dla maksymalnie 128 reguł i 128 interfejsów VLAN.
Przełączniki serii IGS umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX lub 100BASE-FX, 1 x port szeregowy konsoli RJ-45
Pamięć: 16 tys. adresów MAC, bufor 32 Mbit
Przepustowość: magistrala 20 Gbps, operacyjna 14,8 Mpps (64B)
Obsługa transmisji: Jumbo Frame 10 Kb
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz redundantny, 48 - 56 V DC (do stosowania PoE+ wymagane jest napięcie 52 V i wyższe), całkowity pobór mocy do 395 W (zasilacz nie jest dołączony)
Ochrona: ESD w powietrzu do 8 KV DC, kontakt do 6 KV DC
Temperatura pracy: -40 - 75°C, wilgotność 95%
Wymiary: 152 x 107 x 76 mm
Waga: 1138g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSHv1/SSHv2, TLS, SSL
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 wpisów
Trasowanie L3: 128 reguł, 128 interfejsów VLAN, OSPFv2
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja według numeru portu, priorytet 802.1p, znacznik VLAN 802.1Q lub DSCP/TOS w pakiecie IP
Ustawienia
kształtownika portu w zakresie 500 kb - 1000 Mb/s
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Sieć VLAN głosowa
Sieć VLAN multicast
GVRP
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP, 4 porty w 3 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu kwerendy IGMP, MLD v1/ v2
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS), TACACS+, powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Funkcja POE:
Całkowita moc wyjściowa: 360 W, IEEE 802.3bt PoE++
Ilość wtryskiwaczy: 8 x do 95 W
Typ zasilania: End-span, Mid-span, UPoE
Funkcje zaawansowane: zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
