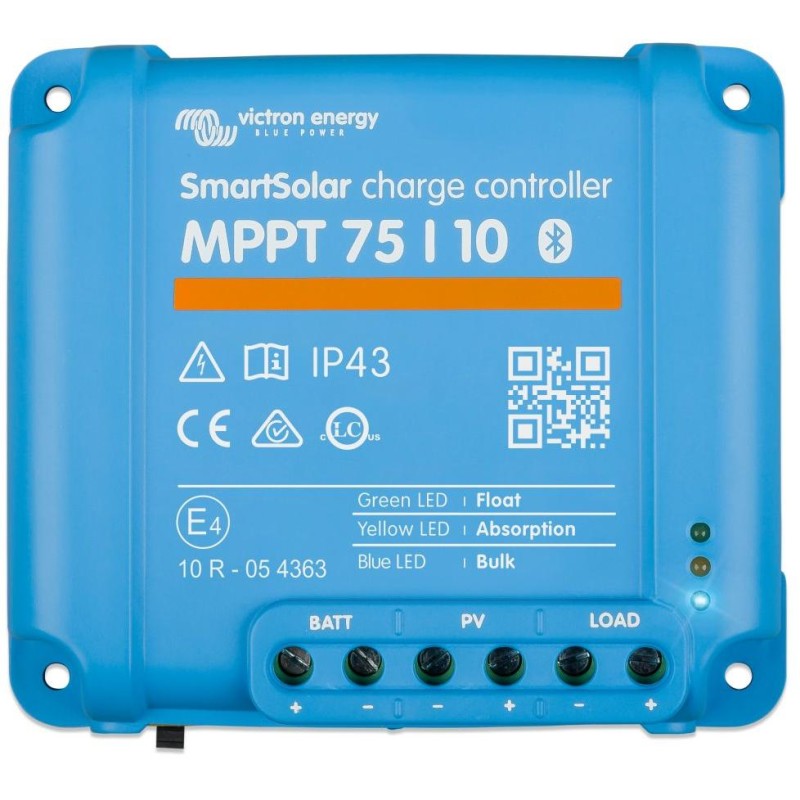

Victron SmartSolar 75/10 MPPT
Solidny i szybki regulator MPPT do wymagających warunków z napięciem panelu do 75 V , maksymalnym prądem ładowania 10 A. Akumulator 12/24 V , PV maks. 145/290 Wp . Wbudowany Bluetooth i interfejs VE.direct.
Ultraszybkie śledzenie punktu maksymalnej mocy (MPPT)
Regulatory solarne Victron Energy MPPT należą do absolutnych światowych liderów w tej dziedzinie i oferują ultraszybkie śledzenie MPPT. Zwłaszcza przy zachmurzonym niebie z ciągle zmieniającym się natężeniem promieniowania, dzięki temu regulatorowi zyski solarne są o 30% wyższe w porównaniu z klasycznymi regulatorami PWM lub o 10% wyższe w porównaniu z wolnymi regulatorami MPPT.
Doskonała sprawność dochodząca do 98%, bez zbędnej utraty energii, dzięki cichemu pasywnemu chłodzeniu bez wentylatora.
Maksymalna dopuszczalna moc panelu dla systemów 12 V wynosi 145 Wp, a dla systemów 24 V 290 Wp. Jeśli wartości te zostaną przekroczone, regulator automatycznie zmniejsza moc przychodzącą z paneli do wartości dopuszczalnych, tak aby nadmiar mocy nie uszkodził regulatora. Regulator solarny jest fabrycznie ustawiony na osiem typów baterii, wybór odpowiedniego typu odbywa się za pomocą przełącznika obrotowego znajdującego się na obudowie regulatora .
Maksymalne napięcie obwodu otwartego (oznaczone jako Voc) podłączonych paneli słonecznych nie może przekraczać 75 V. Uwaga! Napięcie paneli słonecznych wzrasta wraz ze spadkiem temperatury zewnętrznej. Maksymalny prąd zwarciowy wejściowy paneli PV nie może przekraczać 13 A, w przeciwnym razie może dojść do trwałego uszkodzenia.
Poprawność doboru regulatora MPPT w zależności od parametrów układu fotowoltaicznego można sprawdzić w tym konfiguratorze lub w jego nowszej wersji, którą można znaleźć na stronie www.victronenergy.com/support-and-downloads/software .
Nowa seria sterowników SmartSolar MPPT oferuje wbudowaną technologię Bluetooth
Ta nowa funkcja daje możliwość podłączenia „inteligentnego” telefonu/tabletu do „inteligentnego” kontrolera solarnego. Możesz monitorować wiele parametrów systemu i statystyki historyczne z ostatnich 30 dni. Masz również możliwość dostosowania parametrów operacyjnych.
Pobierz bezpłatną aplikację mobilną VictronConnect na iOS lub Androida. Jeśli chcesz wykonać powyższe czynności za pomocą komputera, możesz użyć kabla VE.direct do USB, aby podłączyć kontroler do komputera. Wystarczy zainstalować program Victron Connect na komputerze.
Wewnętrzne elementy elektroniczne są chronione powłoką żywiczną przed niekorzystnymi skutkami i zapewniają długą żywotność. Oferuje zwiększoną odporność do IP43 dla elementów elektronicznych i IP22 dla złączy połączeniowych. Zaprojektowany do położenia pionowego na niepalnej powierzchni, z okablowaniem od dołu. Kontroler zawiera wewnętrzny czujnik temperatury do odpowiedniej regulacji napięcia ładowania. Automatyczne wykrywanie napięcia systemowego 12/24 V.
Adaptacyjne ładowanie trzyetapowe:
1. Ładowanie masowe, 2. Ładowanie absorpcyjne i 3. Ładowanie podtrzymujące. Początkowo podczas szybkiego ładowania generowany jest wysoki prąd i niższe napięcie, aby szybko naładować rozładowany akumulator. Po tej fazie następuje stałe napięcie z malejącym prądem, aby w pełni naładować akumulator bez niebezpiecznego przeładowania, które skraca żywotność akumulatora. Naładowany akumulator jest utrzymywany w stanie naładowanym przez bardzo niski prąd i niskie napięcie. Jeśli Jeżeli napięcie akumulatora spadnie poniżej 13,2 V, np. z powodu obciążenia, rozpoczyna się nowy cykl ładowania.
Napięcie z paneli musi przekraczać napięcie akumulatora o 5 V, aby kontroler zaczął pracować i ładować akumulator. Kontroler ładuje, dopóki napięcie z paneli nie będzie o 1 V wyższe od napięcia akumulatora. W przypadku akumulatora 12 V zalecamy panele o minimalnej liczbie 32 ogniw i maksymalnej liczbie 108 ogniw (panele połączone szeregowo). Dlatego możliwe jest ładowanie akumulatora 12 V i paneli o napięciu roboczym 24 V. W przypadku systemów 24 V zalecamy panele o minimalnej liczbie 72 ogniw i maksymalnej liczbie 108 ogniw. Celem jest uzyskanie wystarczającego napięcia do wydajnego i pełnego ładowania akumulatora.
Ta mocniejsza seria regulatorów solarnych nie jest wyposażona w wyjście DC. Aby podłączyć obciążenie DC do akumulatora, zalecamy użycie „BP Battery Protection” o maksymalnym prądzie obciążenia do 220 A.
Ostrzeżenie: Kontrolerów MPPT Victron Energy nie wolno używać w połączeniu z optymalizatorami paneli fotowoltaicznych. W przypadku ich użycia może dojść do uszkodzenia zarówno kontrolerów MPPT, jak i optymalizatorów, a uszkodzenie to może nie zostać uznane za uzasadnioną reklamację.
PODSTAWOWE DANE TECHNICZNE
Napięcie akumulatora: 12/24 V, automatyczne wykrywanie
Maksymalny prąd akumulatora: 10 A
Maksymalna moc PV, 12 V: 145 W
Maksymalna moc PV, 24 V: 290 W
Maksymalne napięcie PV (obwód otwarty): 75 V
Maksymalny prąd zwarciowy: 13 A
Wydajność (maks.): 98%
Waga: 0,5 kg
Wymiary: 113 x 100 x 40 mm
Aplikacja VictronConnect:
Aplikacja VictronConnect dla urządzeń mobilnych z systemem Android
Aplikacja VictronConnect na urządzenia mobilne z systemem iOS
Aplikacja VictronConnect dla urządzeń Mac
Aplikację można również pobrać ze strony producenta Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator:
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Poprawność doboru regulatora MPPT w zależności od parametrów układu fotowoltaicznego można sprawdzić w tym konfiguratorze lub w jego nowszej wersji, którą można znaleźć na stronie www.victronenergy.com/support-and-downloads/software .
