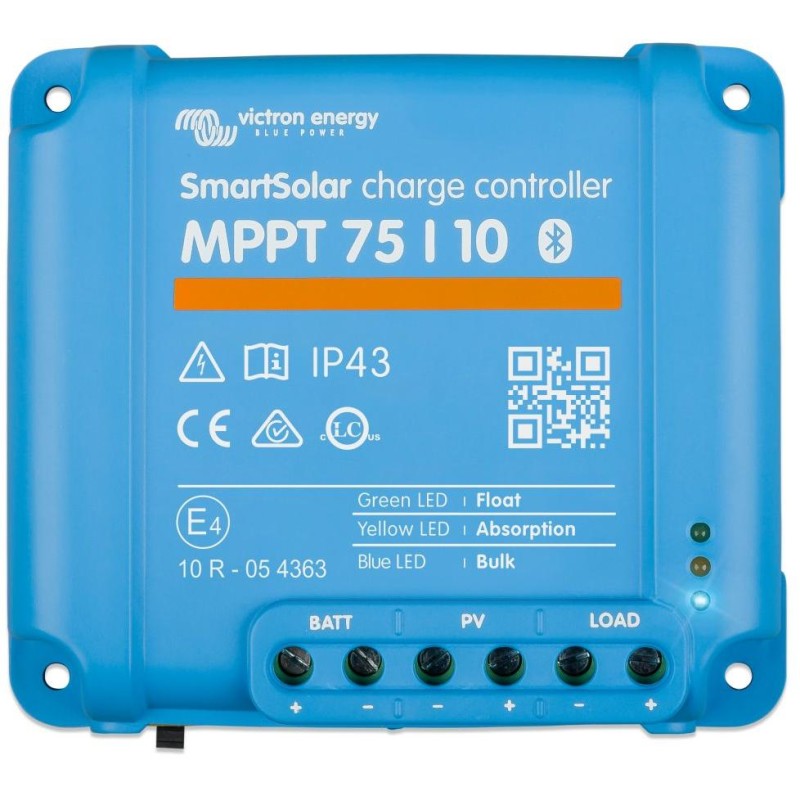

Victron SmartSolar 75/10 MPPT
Robuster und schneller MPPT-Regler für anspruchsvolle Bedingungen mit Panelspannung bis 75 V , maximaler Ladestrom 10 A. Batterie 12/24 V , PV max. 145/290 Wp . Integrierte Bluetooth- und VE.direct-Schnittstelle.
Ultraschnelles Maximum Power Point Tracking (MPPT)
Die MPPT-Solarregler von Victron Energy gehören zu den absoluten Weltmarktführern in diesem Bereich und bieten ultraschnelles MPPT-Tracking. Insbesondere bei bewölktem Himmel und ständig wechselnder Einstrahlung sind die Solarerträge dank dieses Reglers um 30 % höher als bei klassischen PWM-Reglern bzw. um 10 % höher als bei langsamen MPPT-Reglern.
Hervorragender Wirkungsgrad von bis zu 98 %, ohne unnötigen Energieverlust durch geräuschlose passive Kühlung ohne Lüfter.
Die maximal zulässige Panelleistung beträgt bei 12-V-Systemen 145 Wp und bei 24-V-Systemen 290 Wp. Werden diese Werte überschritten, reduziert der Regler die von den Panels aufgenommene Leistung automatisch auf akzeptable Werte, damit überschüssige Leistung den Regler nicht beschädigt. Der Solarregler ist werkseitig auf acht Batterietypen voreingestellt, die Auswahl des entsprechenden Typs erfolgt über einen Drehschalter am Reglergehäuse .
Die maximale Leerlaufspannung (Voc) der angeschlossenen Solarmodule darf 75 V nicht überschreiten. Achtung! Die Spannung der Solarmodule steigt mit sinkender Außentemperatur. Der maximale Eingangskurzschlussstrom der PV-Module darf 13 A nicht überschreiten, da sonst dauerhafte Schäden auftreten können.
Die richtige Auswahl Ihres MPPT-Reglers anhand der Parameter des PV-Arrays können Sie in diesem Konfigurator oder in einer neueren Version überprüfen , die Sie unter www.victronenergy.com/support-and-downloads/software finden.
Die neue SmartSolar MPPT-Controller-Reihe bietet integriertes Bluetooth
Mit dieser neuen Funktion können Sie Ihr Smartphone/Tablet mit Ihrem intelligenten Solarregler verbinden. Sie können zahlreiche Systemparameter und Verlaufsstatistiken der letzten 30 Tage überwachen. Außerdem haben Sie die Möglichkeit, Betriebsparameter anzupassen.
Laden Sie die kostenlose VictronConnect-App für iOS oder Android herunter. Wenn Sie die oben genannten Schritte mit einem PC durchführen möchten, können Sie den Controller mit dem VE.direct-auf-USB-Kabel an den PC anschließen. Installieren Sie einfach das Victron Connect-Programm auf Ihrem Computer.
Die internen elektronischen Komponenten sind durch eine Harzbeschichtung vor schädlichen Einflüssen geschützt und gewährleisten eine lange Lebensdauer. Sie bietet erhöhte Schutzart IP43 für elektronische Komponenten und IP22 für Anschlussstecker. Konzipiert für die vertikale Montage auf einer nicht brennbaren Oberfläche, mit Verkabelung von unten. Der Controller verfügt über einen internen Temperatursensor zur Anpassung der Ladespannung. Automatische Erkennung der Systemspannung 12/24 V.
Adaptives dreistufiges Laden:
1. Hauptladung, 2. Absorptionsladung und 3. Erhaltungsladung. Bei einer Schnellladung werden zunächst ein hoher Strom und eine niedrige Spannung erzeugt, um eine entladene Batterie schnell wieder aufzuladen. Anschließend folgt eine konstante Spannung mit abnehmendem Strom, um die Batterie vollständig aufzuladen, ohne sie gefährlich zu überladen und so die Lebensdauer zu verkürzen. Die geladene Batterie wird durch einen sehr niedrigen Strom und eine niedrige Spannung im geladenen Zustand gehalten. Wenn die Sinkt die Batteriespannung beispielsweise durch eine Belastung unter 13,2 V, wird ein neuer Ladezyklus gestartet.
Die Spannung der Module muss die Batteriespannung um 5 V übersteigen, damit der Controller die Batterie laden kann. Der Controller lädt, bis die Spannung der Module 1 V höher ist als die Batteriespannung. Für eine 12-V-Batterie empfehlen wir Module mit mindestens 32 und höchstens 108 Zellen (Module in Reihe). Dadurch können sowohl eine 12-V-Batterie als auch Module mit einer Betriebsspannung von 24 V geladen werden. Für 24-V-Systeme empfehlen wir Module mit mindestens 72 und höchstens 108 Zellen. Ziel ist es, eine ausreichende Spannung für eine effiziente und vollständige Ladung der Batterie zu erreichen.
Diese leistungsstärkere Solarreglerserie verfügt nicht über einen DC-Ausgang. Zum Anschluss einer DC-Last an die Batterie empfehlen wir die Verwendung eines „BP Battery Protection“ mit einem maximalen Laststrom von bis zu 220 A.
Achtung: Victron Energy MPPT-Regler dürfen nicht in Kombination mit Photovoltaik-Modul-Optimierern verwendet werden. Bei der Verwendung können sowohl MPPT-Regler als auch Optimierer beschädigt werden, was möglicherweise nicht als Reklamation anerkannt wird.
GRUNDLEGENDE SPEZIFIKATIONEN
Batteriespannung: 12/24 V automatische Erkennung
Maximaler Batteriestrom: 10 A
Maximale PV-Leistung, 12 V: 145 W
Maximale PV-Leistung, 24 V: 290 W
Maximale PV-Spannung (offener Stromkreis): 75 V
Max. Kurzschlussstrom: 13 A
Wirkungsgrad (max.): 98 %
Gewicht: 0,5 kg
Abmessungen: 113 x 100 x 40 mm
VictronConnect-App:
VictronConnect-App für Android-Mobilgeräte
VictronConnect-App für iOS-Mobilgeräte
VictronConnect-App für Mac-Geräte
Die Anwendung steht auch auf der Herstellerseite von Victron Energy zum Download bereit (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator:
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx
Die richtige Auswahl Ihres MPPT-Reglers anhand der Parameter des PV-Arrays können Sie in diesem Konfigurator oder in einer neueren Version überprüfen , die Sie unter www.victronenergy.com/support-and-downloads/software finden.
