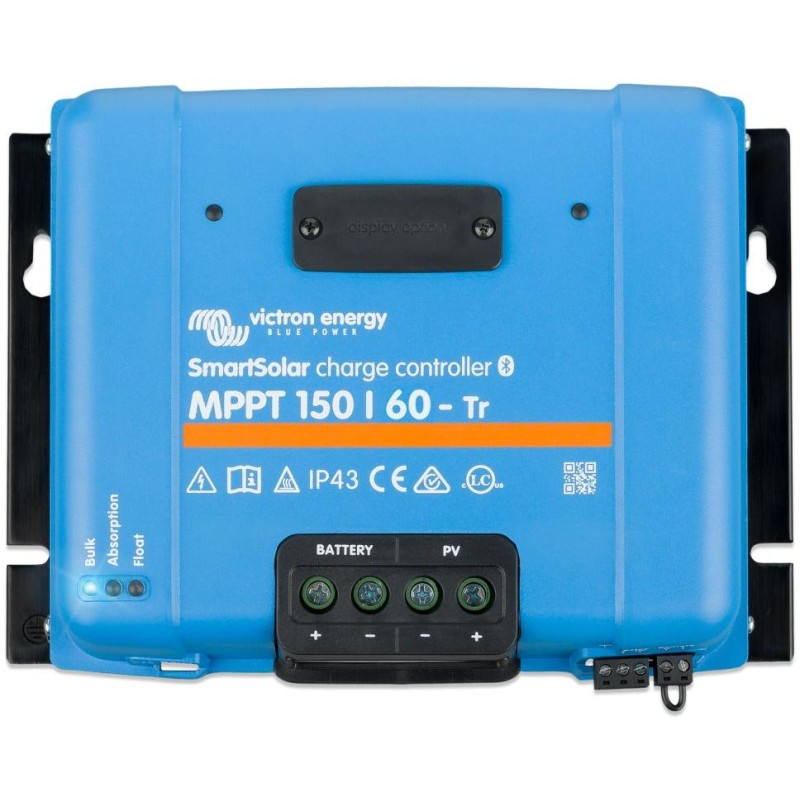

Victron SmartSolar 150/60-Tr MPPT
Solidny i szybki regulator MPPT do wymagających warunków z napięciem panelu do 150 V , prądem ładowania 60 A. Akumulator 12/24/48 V , PV maks. 860/1720/3440 Wp . Wbudowany Bluetooth i złącze do wyświetlacza typu plug-in.
Ultraszybkie śledzenie punktu maksymalnej mocy (MPPT)
Regulatory solarne Victron Energy MPPT należą do absolutnych światowych liderów w tej dziedzinie i oferują ultraszybkie śledzenie MPPT. Szczególnie przy zachmurzonym niebie z ciągle zmieniającym się natężeniem promieniowania, regulator ten zapewnia zyski słoneczne o 30% wyższe niż w przypadku klasycznych regulatorów PWM lub o 10% wyższe niż w przypadku wolnych regulatorów MPPT. Szczególnie w półcieniu można podać dwa lub więcej punktów maksymalnej mocy. Konwencjonalne regulatory MPPT dążą do utrzymania mocy w lokalnym punkcie mocy, który może nie odpowiadać optymalnemu (maksymalnemu) punktowi mocy.
Doskonała sprawność dochodząca do 98%, bez zbędnej utraty energii, dzięki cichemu pasywnemu chłodzeniu bez wentylatora.
Regulator nadaje się do ładowania akumulatorów kwasowo-ołowiowych i LiFePo4.
W przeciwieństwie do standardowego sterownika Victron Energy BlueSolar, sterownik SmartSolar MPPT oferuje następujące cztery nowe funkcje:
1. Wbudowany Bluetooth Smart
Możesz monitorować i konfigurować kontroler SmartSolar MPPT za pomocą smartfona lub tabletu. Możesz monitorować bieżący stan i dane historyczne oraz wprowadzać ustawienia parametrów za pomocą aplikacji mobilnej VictronConnect, którą można pobrać bezpłatnie z Google Play lub App Store.
Jeśli chcesz wykonać powyższe czynności za pomocą komputera, możesz użyć kabla VE.direct do USB, aby połączyć kontroler z komputerem. Wystarczy zainstalować program Victron Connect na komputerze, który możesz pobrać bezpłatnie ponownie pod tym samym adresem, co powyżej.
2. Wyświetlacz wtykowy SmartSolar (brak w zestawie)
Dodatkowy wyświetlacz SmartSolar plug-in można kupić jako akcesorium. Wyświetlacz podłącza się do złącza z przodu kontrolera i umożliwia wizualizację wszystkich stanów pracy i wprowadzanie ustawień parametrów.
3. Wejście zdalnego włączania/wyłączania
Urządzenie zewnętrzne może z łatwością włączać i wyłączać kontroler.
4. Wbudowany przekaźnik programowalny
Można go również zaprogramować za pomocą telefonu komórkowego, np. jako przekaźnik alarmowy.
W tym konfiguratorze możesz sprawdzić, czy wybrany regulator MPPT jest właściwy, biorąc pod uwagę parametry układu fotowoltaicznego .
Wewnętrzny czujnik temperatury i opcjonalny zewnętrzny pomiar napięcia i temperatury akumulatora przez Bluetooth
Do komunikacji z akumulatorem można użyć „inteligentnego czujnika akumulatora” lub inteligentnego monitora akumulatora BMV-712.
Instalacja sterownika jest stosunkowo prosta, ustawiasz typ baterii na sterowniku za pomocą przełącznika obrotowego (patrz instrukcja), a następnie podłączasz sterownik do baterii, odczytuje napięcie baterii i automatycznie się reguluje. Następnie podłączasz panele słoneczne do sterownika, w przypadku tych mocnych modeli zazwyczaj stosujemy panele 60-ogniwowe o mocy wyjściowej 250-270 Wp. W tym przypadku łączymy maksymalnie trzy panele szeregowo, tak aby nie przekroczyć maksymalnego dopuszczalnego napięcia VOC paneli wynoszącego 150 V.
Możesz dokonać pełnych i szczegółowych ustawień poszczególnych trybów ładowania kontrolera za pomocą telefonu komórkowego, wyświetlacza typu plug-in lub też programować za pośrednictwem komputera PC przy użyciu kabla VE.direct do USB.
Maksymalna dopuszczalna moc panelu dla systemów 12 V wynosi 860 Wp, dla systemów 24 V 1720 Wp, a dla systemów 48 V 3440 Wp. Jeśli te wartości zostaną przekroczone, sterownik automatycznie zmniejsza moc pochodzącą z paneli do dopuszczalnych wartości, tak aby nadmiar mocy nie uszkodził sterownika. Sterownik może zostać uszkodzony tylko wtedy, gdy nie zostanie zachowane maksymalne napięcie VOC paneli, które wynosi 150 V.
Maksymalny prąd zwarciowy wejściowy paneli fotowoltaicznych nie może przekraczać 50 A, w przeciwnym razie może dojść do trwałego uszkodzenia.
Adaptacyjne ładowanie trzyetapowe: 1. szybkie ładowanie (Bulk), 2. absorpcja (Absorption) i 3. ładowanie podtrzymujące (Float). Wybór ośmiu wstępnie zaprogramowanych wartości napięcia absorpcji i ładowania podtrzymującego za pomocą przełącznika obrotowego.
Czas absorpcji jest określany przez wartość napięcia przed rozpoczęciem nowego cyklu ładowania (rano). Ma to pozytywny wpływ na pełne naładowanie akumulatora i jego żywotność.
Aktywacja kontrolera, gdy napięcie z paneli jest wyższe od napięcia na akumulatorze. Napięcie z paneli musi przekraczać napięcie akumulatora o 5 V, aby kontroler zaczął pracować i ładować akumulator. Kontroler ładuje, aż napięcie z paneli będzie wyższe o 1 V od napięcia akumulatora.
Zaawansowana ochrona elektroniczna
Zabezpieczenie przed przegrzaniem, zwarciem i odwrotną polaryzacją paneli fotowoltaicznych.
Ostrzeżenie: Kontrolerów MPPT Victron Energy nie wolno używać w połączeniu z optymalizatorami paneli fotowoltaicznych. W przypadku ich użycia może dojść do uszkodzenia zarówno kontrolerów MPPT, jak i optymalizatorów, a uszkodzenie to może nie zostać uznane za uzasadnioną reklamację.
PODSTAWOWE DANE TECHNICZNE
Napięcie akumulatora: 12/24/48 V autodetekcja (36 V manualne - oprogramowanie)
Maksymalny prąd akumulatora: 60 A
Maksymalna moc PV, 12 V: 860 W
Maksymalna moc PV, 24 V: 1720 W
Maksymalna moc PV, 36 V: 2580 W
Maksymalna moc PV, 48 V: 3440 W
Maksymalne napięcie PV (obwód otwarty):
Maksymalne napięcie absolutne 150 V w najzimniejszych warunkach
Maksymalne napięcie rozruchowe i robocze 145 V
Maksymalny prąd zwarciowy: 50 A
Wydajność (maks.): 98%
Waga: 3 kg
Wymiary: 250 x 185 x 95 mm
Aplikacja VictronConnect:
Aplikacja VictronConnect dla urządzeń mobilnych z systemem Android
Aplikacja VictronConnect na urządzenia mobilne z systemem iOS
Aplikacja VictronConnect dla urządzeń Mac
Aplikację można również pobrać ze strony producenta Victron Energy (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator:
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_4.xlsx
