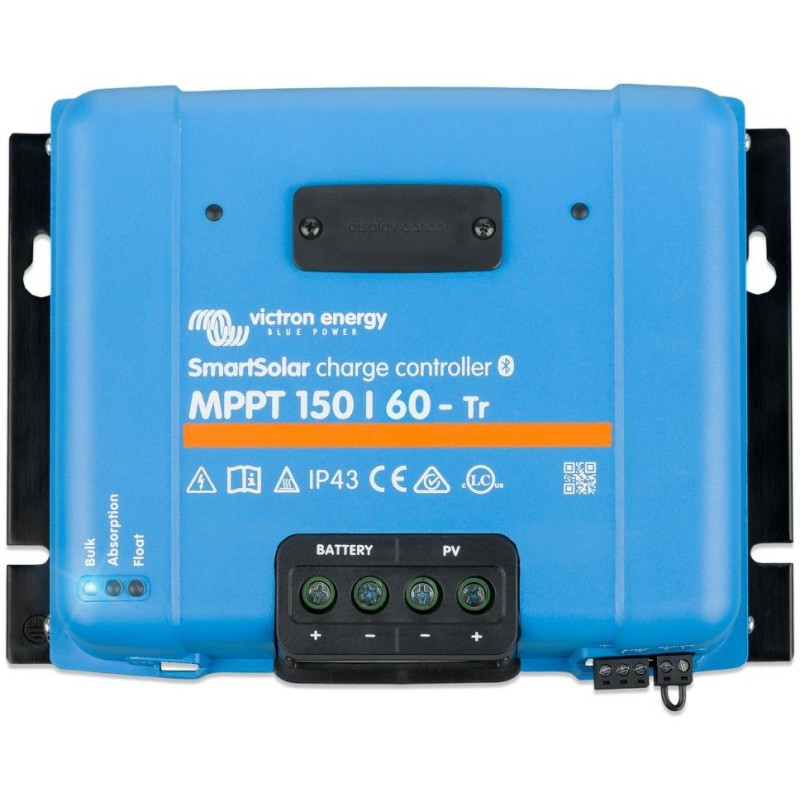

Victron SmartSolar 150/60-Tr MPPT
Robuster und schneller MPPT-Regler für anspruchsvolle Bedingungen mit Panelspannung bis 150 V , Ladestrom 60 A. Batterie 12/24/48 V , PV max. 860/1720/3440 Wp . Integriertes Bluetooth und Anschluss für Plug-in-Display.
Ultraschnelles Maximum Power Point Tracking (MPPT)
Die MPPT-Solarregler von Victron Energy gehören zu den absoluten Weltmarktführern in diesem Bereich und bieten ultraschnelles MPPT-Tracking. Insbesondere bei bewölktem Himmel und ständig wechselnder Einstrahlung erzielt dieser Regler 30 % höhere Solargewinne als klassische PWM-Regler bzw. 10 % höhere als langsame MPPT-Regler. Insbesondere bei Halbschatten können zwei oder mehr maximale Leistungspunkte erreicht werden. Herkömmliche MPPT-Regler streben danach, die Leistung an einem lokalen Leistungspunkt zu halten, der möglicherweise nicht dem optimalen (maximalen) Leistungspunkt entspricht.
Hervorragender Wirkungsgrad von bis zu 98 %, ohne unnötigen Energieverlust durch geräuschlose passive Kühlung ohne Lüfter.
Der Regler eignet sich zum Laden von Blei-Säure- und LiFePo4-Batterien.
Im Gegensatz zum regulären Victron Energy BlueSolar-Regler bietet der SmartSolar MPPT-Regler die folgenden vier neuen Funktionen:
1. Integriertes Bluetooth Smart
Sie können Ihren SmartSolar MPPT-Regler über Ihr Smartphone oder Tablet überwachen und konfigurieren. Mit der VictronConnect Mobile App, die Sie kostenlos bei Google Play oder im App Store herunterladen können, können Sie den aktuellen Status und historische Daten überwachen sowie Parametereinstellungen vornehmen.
Wenn Sie die oben genannten Schritte mit einem PC durchführen möchten, können Sie den Controller mit dem VE.direct-USB-Kabel mit dem PC verbinden. Installieren Sie dazu einfach das Programm Victron Connect auf Ihrem Computer. Dieses können Sie kostenlos unter derselben Adresse wie oben herunterladen.
2. SmartSolar Plug-In-Display (nicht im Lieferumfang enthalten)
Ein zusätzliches SmartSolar Plug-In Display ist als Zubehör erhältlich. Das Display wird in den Anschluss an der Vorderseite des Reglers eingesteckt und ermöglicht die Visualisierung sämtlicher Betriebszustände sowie die Einstellung von Parametern.
3. Fern-Ein/Aus-Eingang
Ein externes Gerät kann den Controller einfach ein- und ausschalten.
4. Eingebautes programmierbares Relais
Es lässt sich auch über das Mobiltelefon programmieren, beispielsweise als Alarmrelais.
Die richtige Auswahl Ihres MPPT-Reglers entsprechend der Parameter des PV-Arrays können Sie in diesem Konfigurator überprüfen .
Interner Temperatursensor und optionale externe Batteriespannungs- und Temperaturmessung über Bluetooth
Zur Kommunikation mit der Batterie kann ein „Smart Battery Sensor“ oder der intelligente Batteriemonitor BMV-712 verwendet werden.
Die Installation des Reglers ist relativ einfach: Man stellt den Batterietyp am Regler über den Drehschalter ein (siehe Anleitung) und verbindet den Regler anschließend mit den Batterien. Er liest die Batteriespannung und passt sich automatisch an. Anschließend schließt man die Solarmodule an den Regler an. Bei diesen leistungsstarken Modellen verwenden wir meist 60-Zellen-Module mit einer Leistung von 250–270 Wp. Dabei schalten wir maximal drei Module in Reihe, damit die maximal zulässige VOC-Spannung der Module von 150 V nicht überschritten wird.
Sie können vollständige und detaillierte Einstellungen für die einzelnen Lademodi des Controllers über ein Mobiltelefon, ein Plug-In-Display vornehmen oder auch über den PC mit VE.direct-zu-USB-Kabel programmieren.
Die maximal zulässige Modulleistung beträgt für 12-V-Systeme 860 Wp, für 24-V-Systeme 1720 Wp und für 48-V-Systeme 3440 Wp. Werden diese Werte überschritten, reduziert der Regler die von den Modulen gelieferte Leistung automatisch auf akzeptable Werte, sodass überschüssige Leistung den Regler nicht beschädigt. Der Regler kann nur beschädigt werden, wenn die maximale VOC-Spannung der Module von 150 V nicht eingehalten wird.
Der maximale Eingangskurzschlussstrom der PV-Module darf 50 A nicht überschreiten, da es sonst zu dauerhaften Schäden kommen kann.
Adaptives dreistufiges Laden: 1. Schnellladen (Bulk), 2. Absorption (Absorption) und 3. Float (Float). Auswahl von acht vorprogrammierten Werten für Absorptions- und Erhaltungsspannung über einen Drehschalter.
Die Dauer der Konstantspannungsphase wird durch den Spannungswert vor Beginn eines neuen Ladezyklus (morgens) bestimmt. Dies wirkt sich positiv auf die vollständige Wiederaufladung der Batterie und ihre Lebensdauer aus.
Aktivierung des Controllers, wenn die Spannung der Panels höher ist als die Spannung der Batterie. Die Spannung der Panels muss die Batteriespannung um 5 V übersteigen, damit der Controller die Batterie laden kann. Der Controller lädt, bis die Spannung der Panels 1 V höher ist als die Batteriespannung.
Fortschrittlicher elektronischer Schutz
Überhitzungsschutz, Kurzschlussschutz und Verpolungsschutz der PV-Module.
Achtung: Victron Energy MPPT-Regler dürfen nicht in Kombination mit Photovoltaik-Modul-Optimierern verwendet werden. Bei der Verwendung können sowohl MPPT-Regler als auch Optimierer beschädigt werden, was möglicherweise nicht als Reklamation anerkannt wird.
GRUNDLEGENDE SPEZIFIKATIONEN
Batteriespannung: 12/24/48 V automatische Erkennung (36 V manuell – Software)
Maximaler Batteriestrom: 60 A
Maximale PV-Leistung, 12 V: 860 W
Maximale PV-Leistung, 24 V: 1720 W
Maximale PV-Leistung, 36 V: 2580 W
Maximale PV-Leistung, 48 V: 3440 W
Maximale PV-Spannung (offener Stromkreis):
150 V absolutes Maximum unter kältesten Bedingungen
145 V Einschalt- und Betriebsmaximum
Max. Kurzschlussstrom: 50 A
Wirkungsgrad (max.): 98 %
Gewicht: 3 kg
Abmessungen: 250 x 185 x 95 mm
VictronConnect-App:
VictronConnect-App für Android-Mobilgeräte
VictronConnect-App für iOS-Mobilgeräte
VictronConnect-App für Mac-Geräte
Die Anwendung steht auch auf der Herstellerseite von Victron Energy zum Download bereit (Mac/Windows/Linux/iOS/Android):
https://www.victronenergy.com/support-and-downloads/software#victronconnect-app
Konfigurator:
https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_4.xlsx
