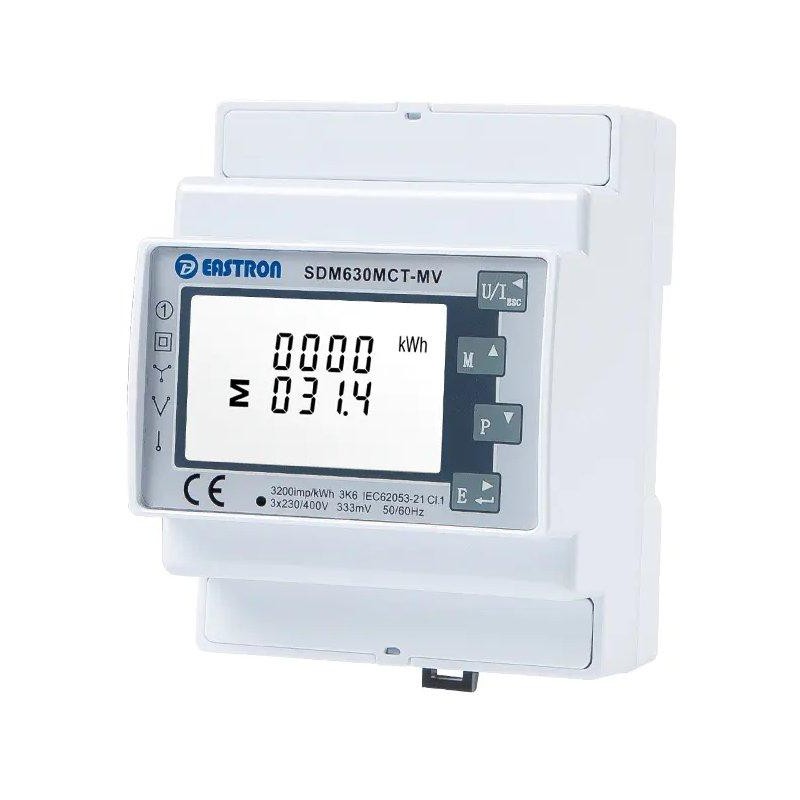

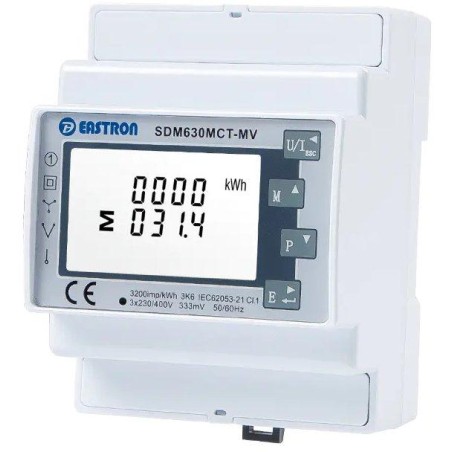

Eastron SDM630MCT-MV (NON-MID), wejście Modbus 0,333 mV, RS485, trójfazowe, wyjścia impulsowe

Eastron SDM630MCT-MV (NIE-MID)

Inteligentny licznik energii elektrycznej do pomiaru 1-fazowego i 3-fazowego . Mierzone parametry obejmują napięcie (V), częstotliwość (Hz), prąd (A), moc (kW/kVA/kVAr), import, eksport i całkowitą energię (kWh/kVArh). Urządzenie może również mierzyć maksymalny prąd i zużycie energii. Jest również wyposażone w wyjścia impulsowe do pomiaru zużytej energii, co umożliwia łatwe monitorowanie i rejestrowanie danych przez urządzenia zewnętrzne.

Urządzenie to mierzy i wyświetla parametry prądu jednofazowego dwuprzewodowego (1p2w), trójfazowego trójprzewodowego (3p3w) i trójfazowego czteroprzewodowego (3p4w) w sieci.

Wyświetlane parametry:

•

• Napięcie między fazami a zerem (V)

• Prąd fazowy (A)

• Całkowite zniekształcenie harmoniczne napięcia (U%THD)

• Obecne całkowite zniekształcenie harmoniczne (I%THD)

• Częstotliwość (Hz)

• Współczynnik mocy (PF)

• Maksymalny pobór prądu (MD A)

• Maksymalne zużycie energii (MD kW)

• Moc czynna (kW)

• Moc bierna (kVAr)

• Moc pozorna (kVA)

• Aktywny import energii (kWh)

• Aktywny eksport energii (kWh)

• Całkowita energia czynna (kWh)

• Pobór mocy biernej importowanej (kVArh)

• Eksportowana moc bierna (kVArh)

• Całkowity pobór mocy biernej (kVArh)


Dostępny jest interfejs komunikacyjny RS-485 Modbus RTU .

PODSTAWOWE DANE TECHNICZNE

Napięcie znamionowe: 3× 230/400 V AC

Zakres napięcia roboczego: 80–120% napięcia znamionowego (U _n )

Prąd wejściowy (znamionowy): 333 mV wejście CT

Interfejs: RS-485 (Modbus RTU)

Montaż: szyna DIN

Wymiary: 94,5 × 72 × 65 mm

Ochrona: IP51
