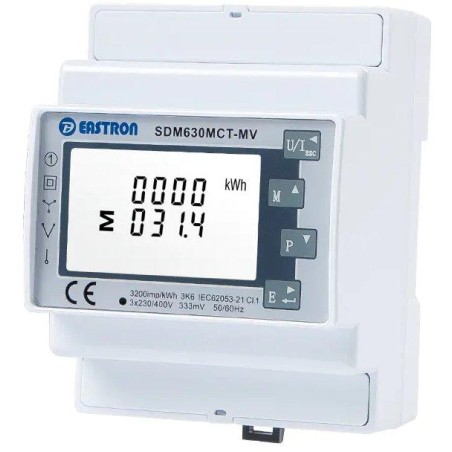

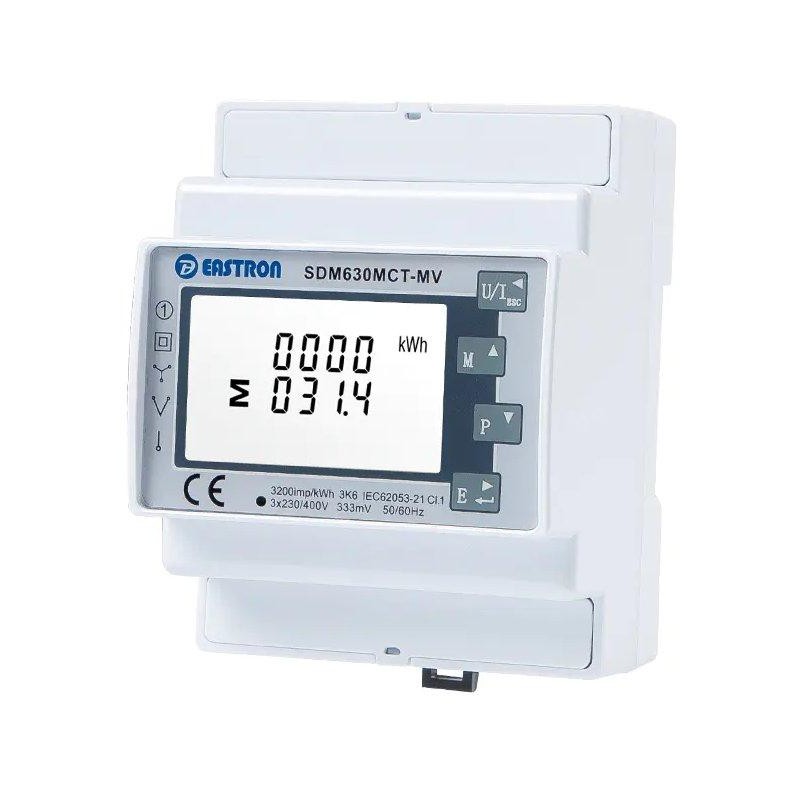

Eastron SDM630MCT-MV (NON-MID), 0,333 mV Modbus-Eingang, RS485, dreiphasig, Impulsausgänge

Eastron SDM630MCT-MV (NICHT MID)

Intelligenter Stromzähler für 1- und 3-Phasen-Messungen . Die Messparameter umfassen Spannung (V), Frequenz (Hz), Stromstärke (A), Leistung (kW/kVA/kVAr), Bezug, Abgabe und Gesamtenergie (kWh/kVArh). Das Gerät misst außerdem den maximalen Strom- und Stromverbrauch. Es verfügt außerdem über Impulsausgänge zur Messung des Energieverbrauchs, was eine einfache Überwachung und Datenaufzeichnung durch externe Geräte ermöglicht.

Dieses Gerät misst und zeigt die Eigenschaften von einphasigem Zweileiterstrom (1p2w), dreiphasigem Dreileiterstrom (3p3w) und dreiphasigem Vierleiterstrom (3p4w) im Netzwerk an.

Angezeigte Parameter:

•

• Spannung zwischen den Phasen und Null (V)

• Phasenstrom (A)

• Gesamte harmonische Verzerrung der Spannung (U%THD)

• Aktuelle Gesamtklirrfaktor (I%THD)

• Frequenz (Hz)

• Leistungsfaktor (PF)

• Maximale Stromaufnahme (MD A)

• Maximale Leistungsaufnahme (MD kW)

• Wirkleistung (kW)

• Blindleistung (kVAr)

• Scheinleistung (kVA)

• Wirkenergiebezug (kWh)

• Aktiver Energieexport (kWh)

• Gesamtwirkenergie (kWh)

• Importierter Blindleistungsverbrauch (kVArh)

• Exportierter Blindleistungsverbrauch (kVArh)

• Gesamter Blindleistungsverbrauch (kVArh)


Eine RS-485 Modbus RTU- Kommunikationsschnittstelle ist verfügbar.

GRUNDLEGENDE SPEZIFIKATIONEN

Nennspannung: 3× 230/400 V AC

Betriebsspannungsbereich: 80–120 % der Nennspannung (U _n )

Eingangsstrom (Nennstrom): 333 mV CT-Eingang

Schnittstelle: RS-485 (Modbus RTU)

Montage: DIN-Schiene

Abmessungen: 94,5 × 72 × 65 mm

Schutzart: IP51
