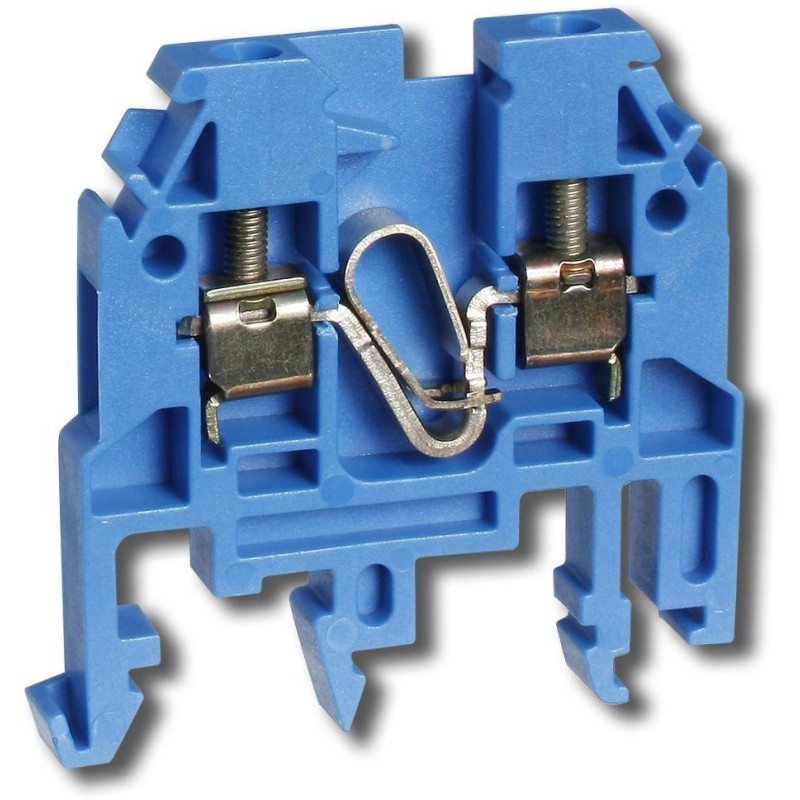

Zacisk serii Xtend Solarmi RSA 2,5 A
Bloki zaciskowe RSA są przeznaczone dla wszystkich segmentów przemysłu elektrycznego do łączenia małych i niskonapięciowych obwodów elektrycznych z przewodami miedzianymi lub aluminiowymi. Zaciski mogą być oznaczone taśmami ciągłymi, profilami znakującymi lub osłonami z symbolami ostrzegawczymi.
Do ogólnych celów przyłączeniowych, rozdziału biegunowości lub energii elektrycznej dostępne są różne typy zworek. Do prostej kontroli napięcia aż do różnych kontroli (np. ciągłości, dielektryczności itp.) dostępne są gniazda pomiarowe. Zaciski można stosować zgodnie z ČSN 33 2000-5-51 wyd. 3 w środowiskach z wpływami zewnętrznymi AB 7, AF 2 .
Złączki zaciskowe RSA 2,5 A do RSA 35 A są testowane pod kątem odporności na warunki klimatyczne w zakresie temperatur od -40 do +105 °C . Złączki mają zazwyczaj stopień ochrony IP 20 (RSA 35 A i RSA 70 A mają stopień ochrony IP 10).
- Przekrój przyłączalny cienkiego przewodu linkowego bez końcówki zaciskowej - 0,2 do 2,5 mm2
- Przekrój przyłączalnego przewodu litego - 0,2 do 2,5 mm2
- Przekrój przyłączanego przewodu linkowego - 0,5 do 2,5 mm2
- Sposób montażu - szyna DIN 35 mm (TH 15, TH 35, G 32)
- Klasa palności materiału izolacyjnego wg UL 94: V0 (tworzywo sztuczne samogasnące - bezhalogenowe)
- Normy: EN 60947-1 i 60947-7-1
Wszystkie typy wykorzystują zacisk ze stali poddanej obróbce cieplnej z galwaniczną obróbką powierzchniową w celu niezawodnego zaciskania sztywnych lub elastycznych przewodów miedzianych lub aluminiowych (w przypadku stosowania przewodów aluminiowych w zaciskach należy postępować zgodnie z informacjami technicznymi TNI 37 0606). Elastyczne przewody nie muszą być zakończone tulejką.
PODSTAWOWE DANE TECHNICZNE
Przekrój nominalny: 2,5 mm2
Prąd znamionowy: 24 A (22 A, jeśli zastosowano grzebień łączący)
Napięcie znamionowe izolacji: 1000 V
Prąd krótkotrwały wytrzymywany: 300 A
Typ przyłącza elektrycznego: przyłącze gwintowane
Ochrona: IP20
Wymiary: 41,5 x 40,5 x 5 mm
Temperatura pracy: -40 do +105 °C
Materiał: tworzywo sztuczne, PA 6 (V0)
Kolor: niebieski
