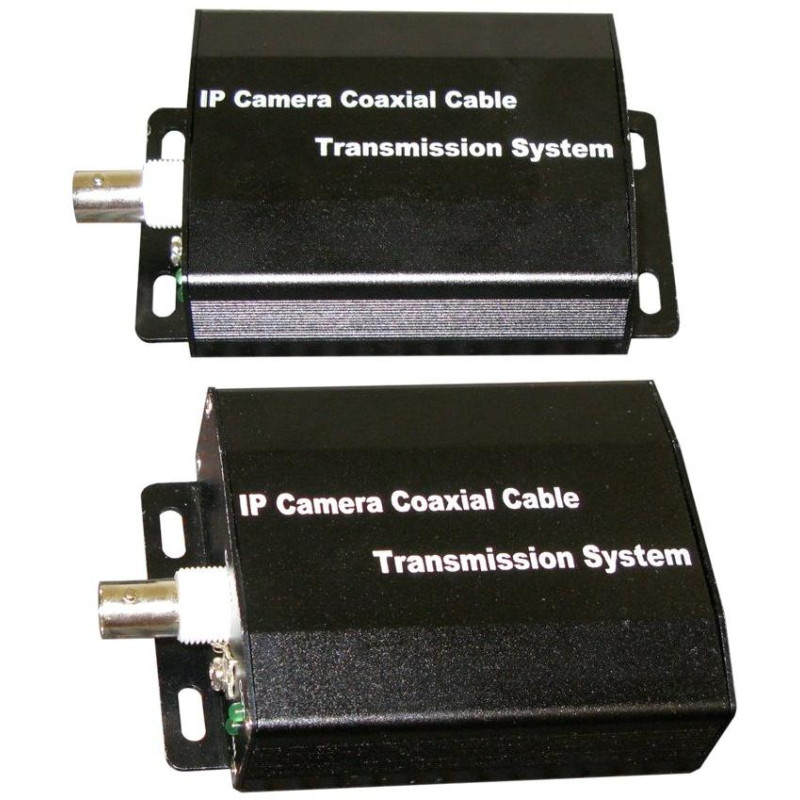

XtendLan EOC11
Transmisja Ethernetu poprzez linie koncentryczne , mająca na celu ekonomiczną konwersję dystrybucji koncentrycznej na IP, szczególnie przydatna w systemach kamerowych .
- Zasięg 1 km na RG59 i 2 km na RG6
- Całkowita prędkość transferu do 200 Mb/s w obu kierunkach
- Para urządzeń, na jednej linii koncentrycznej można zainstalować tylko jedną parę
- Można łączyć z napięciem stałym w kablu koncentrycznym
Cechy:
- Interfejs Ethernet: 10/100 Base-TX, RJ-45, automatyczna negocjacja, Auto-MDI/MDI-X, IEEE 802.3u, IEEE 802.3
- Interfejs linii koncentrycznej: BNC
- Łączna prędkość transmisji wszystkich komunikujących się urządzeń na jednym segmencie kabla: 200 Mbit/s
- Do jednego kabla koncentrycznego można podłączyć tylko jedną parę urządzeń.
- Zajęte częstotliwości transmisyjne 2-89 MHz
- Urządzenia są parowane w fabryce, nie ma możliwości zamiany końcówek połączenia, w przypadku uszkodzenia jednej strony należy wymienić obie strony.
- Maksymalne tłumienie na linii 65 dB, zasięg np. dla kabla typu RG6 wynosi do 2 km.
- Medium transmisyjne jest niezależne od impedancji, nie ma potrzeby stosowania okablowania o impedancji 75 Ohm, urządzenie można stosować do innych impedancji, a linia nie musi być zakończona.
- Urządzenie przenosi cały ruch Ethernet (tj. warstwę 2) i jest niezależne od protokołu sieciowego.
- Możliwe jest zastosowanie innego medium metalowego niż kabel koncentryczny.
- Nie przesyła napięcia do linii koncentrycznej i nie jest zasilany z linii koncentrycznej
- Istnienie napięcia w rozdzielnicy koncentrycznej do 50 V nie stanowi przeszkody
- Dioda LED sygnalizująca nawiązanie połączenia koncentrycznego i LAN
- Zabezpieczenie przed odwrotną polaryzacją
- Brak ruchomych części
PODSTAWOWE DANE TECHNICZNE
Interfejs: 1x BNC, 1x RJ-45
Prędkość transmisji: do 200 Mb/s w obu kierunkach
Wymiary: 97 x 64 x 26 mm
Zasilanie: DC 6-36 V z zewnętrznego zasilacza (brak w zestawie), zalecane DC 12 V, pobór mocy maks. 6 W (typowo 1 W), złącze jack 5,5/2,1 mm
Temperatura pracy: od -30 do +50 °C, wilgotność 10-90% (bez kondensacji)
