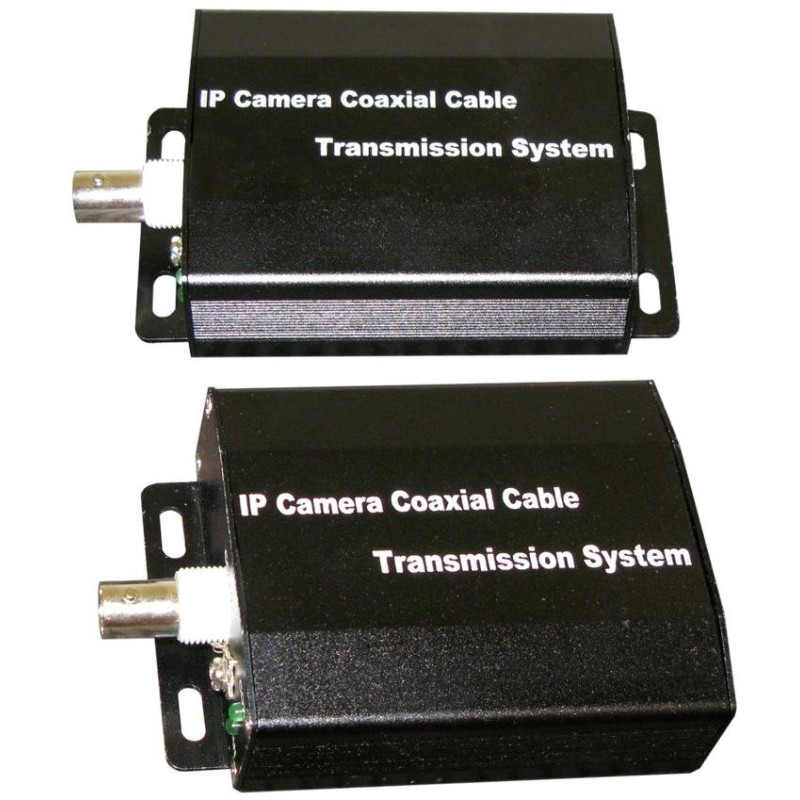

XtendLan EOC11
Ethernet-Übertragung über Koaxialleitungen , mit dem Ziel der wirtschaftlichen Umstellung der Koaxialverteilung auf IP, besonders geeignet für Kamerasysteme .
- Reichweite 1 km auf RG59 & 2 km auf RG6
- Gesamtübertragungsrate bis zu 200 Mbit/s in beide Richtungen
- Es handelt sich um ein Gerätepaar, wobei nur ein Paar an einer Koaxialleitung installiert werden kann.
- Kann mit Gleichspannung in Koaxialkabeln kombiniert werden
Merkmale:
- Ethernet-Schnittstelle: 10/100 Base-TX, RJ-45, Auto-Negotiation, Auto-MDI/MDI-X, IEEE 802.3u, IEEE 802.3
- Koaxialanschluss: BNC
- Gesamtübertragungsgeschwindigkeit aller kommunizierenden Geräte in einem Kabelsegment: 200 Mbit/s
- An einem Koaxialkabel kann nur ein Gerätepaar angeschlossen werden.
- Belegte Übertragungsfrequenzen 2-89 MHz
- Die Geräte sind werkseitig gekoppelt, die einzelnen Enden der Verbindung können nicht vertauscht werden; im Falle eines Defekts auf einer Seite müssen beide Seiten ausgetauscht werden.
- Maximale Dämpfung in der Leitung 65 dB, Reichweite beispielsweise für Kabel vom Typ RG6 bis zu 2 km.
- Das Übertragungsmedium ist impedanzunabhängig, es ist nicht notwendig, Kabel mit einer Impedanz von 75 Ohm zu verwenden, das Gerät kann auch für andere Impedanzen verwendet werden und die Leitung muss nicht abgeschlossen werden.
- Das Gerät transportiert jeglichen Ethernet-Datenverkehr (d. h. Schicht 2) und ist unabhängig vom Netzwerkprotokoll.
- Es ist möglich, ein anderes metallisches Medium als Koaxialkabel zu verwenden.
- Überträgt keine Spannung an die Koaxialleitung und wird nicht von der Koaxialleitung mit Strom versorgt.
- Das Vorhandensein von Spannungen in der Koaxialverteilung bis zu 50 V stellt kein Hindernis dar
- LED-Anzeige für den Aufbau der Koaxial- und LAN-Verbindung
- Verpolungsschutz
- Keine beweglichen Teile
GRUNDLEGENDE SPEZIFIKATIONEN
Schnittstellen: 1x BNC, 1x RJ-45
Übertragungsgeschwindigkeit: bis zu 200 Mbit/s in beide Richtungen
Abmessungen: 97 x 64 x 26 mm
Stromversorgung: 6–36 V Gleichstrom über externes Netzteil (nicht im Lieferumfang enthalten), 12 V Gleichstrom empfohlen, Leistungsaufnahme max. 6 W (typischerweise 1 W), 5,5/2,1-mm-Klinkenstecker
Betriebstemperatur: -30 bis +50 °C, Luftfeuchtigkeit 10-90 % (nicht kondensierend)
