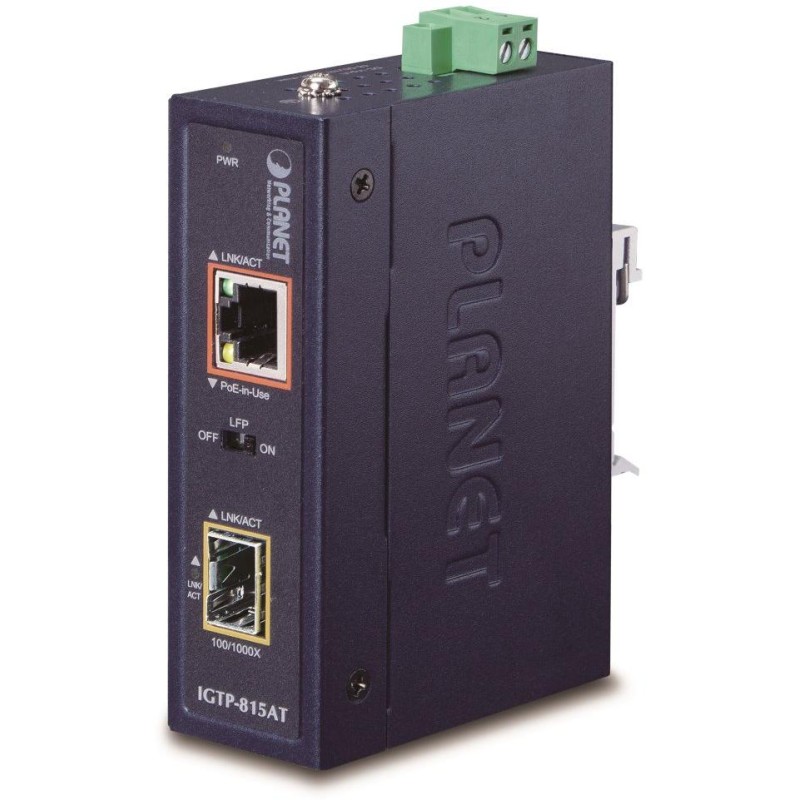

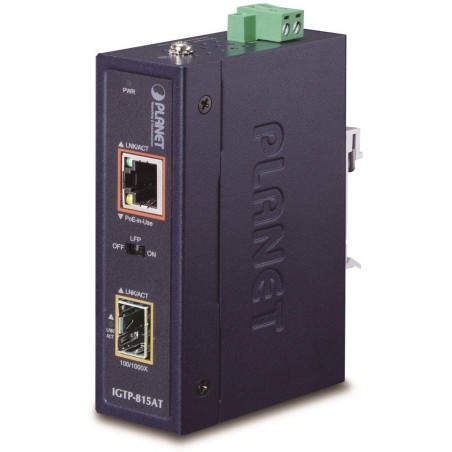

PLANETA IGTP-815AT
Konwerter przemysłowy PoE+ do łatwego przejścia między liniami metalowymi i optycznymi ( 100/1000 Base-X do 10/100/1000 Base-T ). Konwerter jest przeznaczony do zastosowań przemysłowych i FTTH/FTTC/FTTB.
Zasilanie w zakresie DC 48-56 V , wyjście PoE+ o mocy do 36 W , stopień ochrony IP30, obudowa metalowa, rozszerzony zakres temperatur pracy -40 do +75 °C .
Ochrona przeciwprzepięciowa ESD do ±6 kV (±8 kV w powietrzu). Montaż na szynie DIN lub na ścianie.
Urządzenia Industrial Ethernet są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych i częstymi wstrząsami. Konwerter można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwia wdrożenie znanej technologii Ethernet nawet w środowiskach przemysłowych. Nadaje się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP typu FTTH).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 1x RJ-45 10/100/1000 Base-T z funkcją PoE+, 1x SFP 1000 Base-SX/LX/BX
Obsługa transmisji: Ramka 9 KB
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz DC 48-56 V, całkowity pobór mocy bez PoE+ do 1,12 W (zasilacz nie jest dołączony)
Ochrona: ESD w powietrzu do 8 kV, w kontakcie do 6 kV, ochrona przed odwrotną polaryzacją
Temperatura pracy: -40 do +75 °C
Wymiary: 104 x 70 x 30 mm
Waga: 251g
Możliwość montażu w podwoziu: nie
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o wysokiej częstotliwości
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
