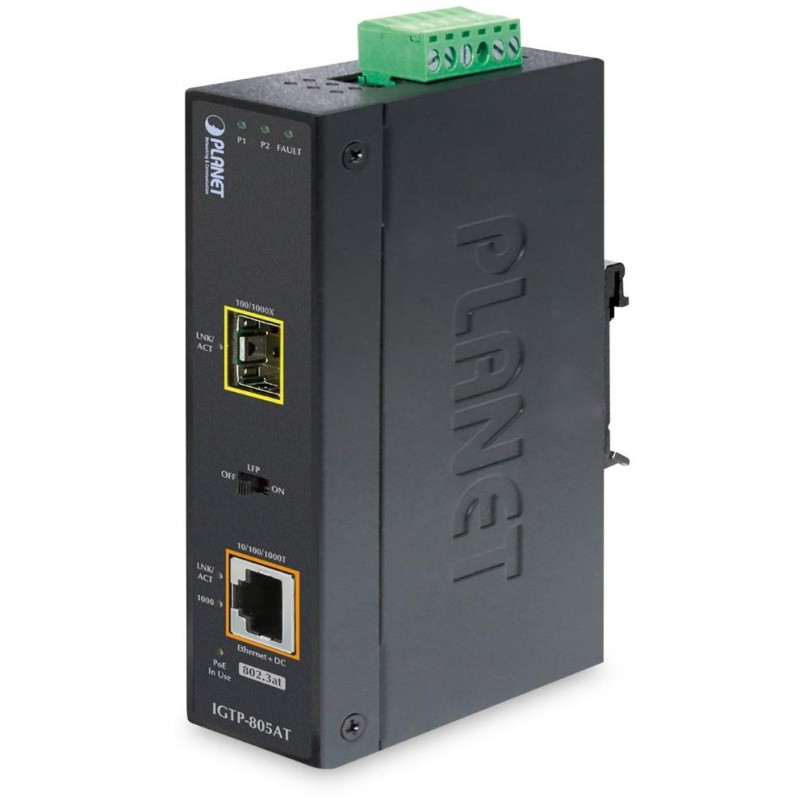

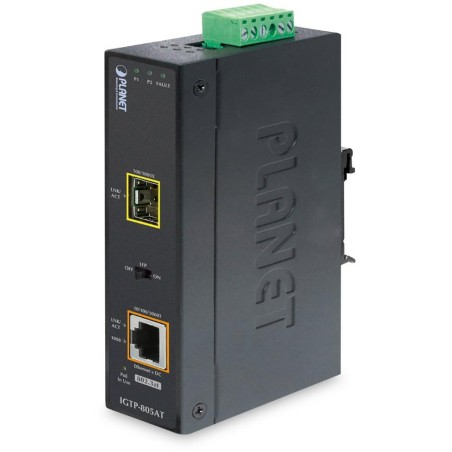

PLANETA IGTP-805AT
Konwerter Ethernet 1000Base-T z wtryskiwaczem PoE IEEE 802.3at na optykę 100/1000Base-X ze złączem SPF do instalacji modułów MFB i MGB, przeznaczony do zastosowań przemysłowych i FTTH.
Opcja zasilania redundantnego w zakresie 24 V lub 48 V DC, stopień ochrony IP30, obudowa aluminiowa, rozszerzony zakres temperatur pracy -40~75°C.
Zabezpieczenie ESD+EFT do 6kV DC. Montaż na szynie DIN lub na ścianie.
Urządzenia Industrial Ethernet są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Konwerter można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie i umożliwia on wdrożenie dobrze znanej technologii Ethernet nawet w środowiskach przemysłowych. Nadaje się również do instalacji w szafach zewnętrznych z dużymi wahaniami temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP typu FTTH).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 100/1000Base-X (FX/SX/LX/BX)
Obsługa transmisji: Ramka 9KB
Wykonanie: Szyna DIN, montaż na ścianie
Wsparcie OAM: nie
Zasilanie: 12-48V DC lub 24V AC, całkowity pobór mocy do 5W (zasilacz nie jest dołączony)
Ochrona: ESD do 6KV DC, EFT do 6KV DC, zabezpieczenie przed odwrotną polaryzacją, złącze zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie)
Temperatura pracy: -30 do 75°C
Wymiary: 135 x 87 x 32 mm
Waga: 500g
Możliwość montażu w podwoziu: nie
Funkcja POE:
Całkowita moc wyjściowa: IEEE 802.3af, IEEE 802.3at
Ilość wtryskiwaczy: 1 x do 30 W
Typ zasilania: End-span
Funkcje zaawansowane:
automatyczne wykrywanie zasilanego urządzenia
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
/Planet/ISW-DINrail_small.jpg" alt="ISW-DINrail_small.jpg" />
Montaż na ścianie przy użyciu dołączonej ramki :
