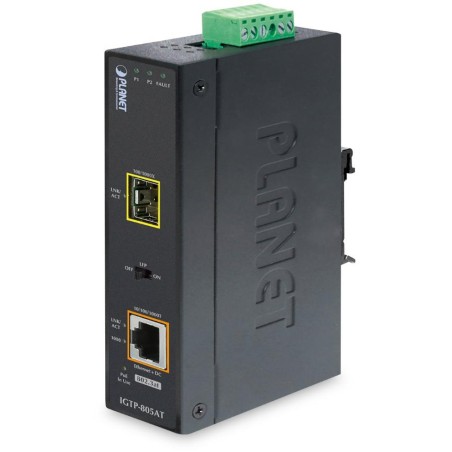

PLANET IGTP-805AT
Konvertor ethernet 1000Base-T s PoE injektorom IEEE 802.3at na optiku 100/1000Base-X so slotom SPF pre inštaláciu MFB a MGB modulov, určený pre priemyselné a FTTH aplikácie.
Možnosť redundantného napájania v rozsahu 24V alebo 48V DC, krytie IP30, hliníková skriňa, rozšírená pracovná teplota -40 ~ 75 °C.
ESD+EFT ochrana do 6kV DC. Montáž na DIN lištu alebo priamo na stenu.
Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Konvertor sa ľahko inštaluje na štandardnú DIN lištu alebo priamo na stenu a umožňuje nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšie umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie typu FTTH).
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 1 x RJ-45 10/100/1000 Base-T, 1 x SFP 100/1000 Base-X (FX/SX/LX/BX)
Podpora prenosu: Frame 9KB
Prevedenie: DIN lišta, na stenu
Podpora OAM: nie
Napájanie: zdroj 12-48V DC alebo 24V AC, celkový príkon do 5W (zdroj nie je súčasťou balenia)
Ochrana: ESD do 6KV DC, EFT do 6KV DC, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)
Prevádzková teplota: -30 až 75 °C
Rozmery: 135 x 87 x 32 mm
Hmotnosť: 500 g
Možno inštalovať do šasi: nie
POE funkcie:
Celkový napájací výkon: IEEE 802.3af, IEEE 802.3at
Počet injektorov: 1 x až 30 W
Typ napájania: End-span
Pokročilé funkcie:
automatická detekcia napájaného zariadenia
Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení
EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia
Montáž na DIN lištu :
/Planet/ISW-DINrail_small.jpg" alt="ISW-DINrail_small.jpg" />
Montáž na stenu pomocou dodaného rámu :
