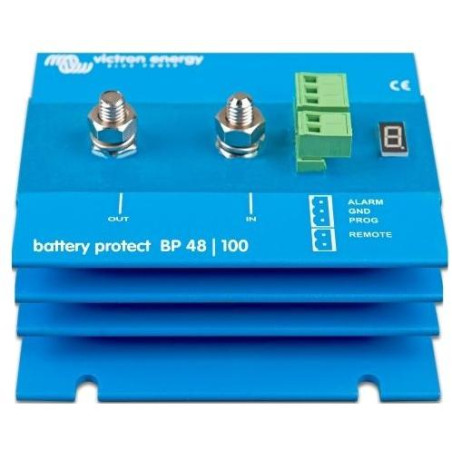

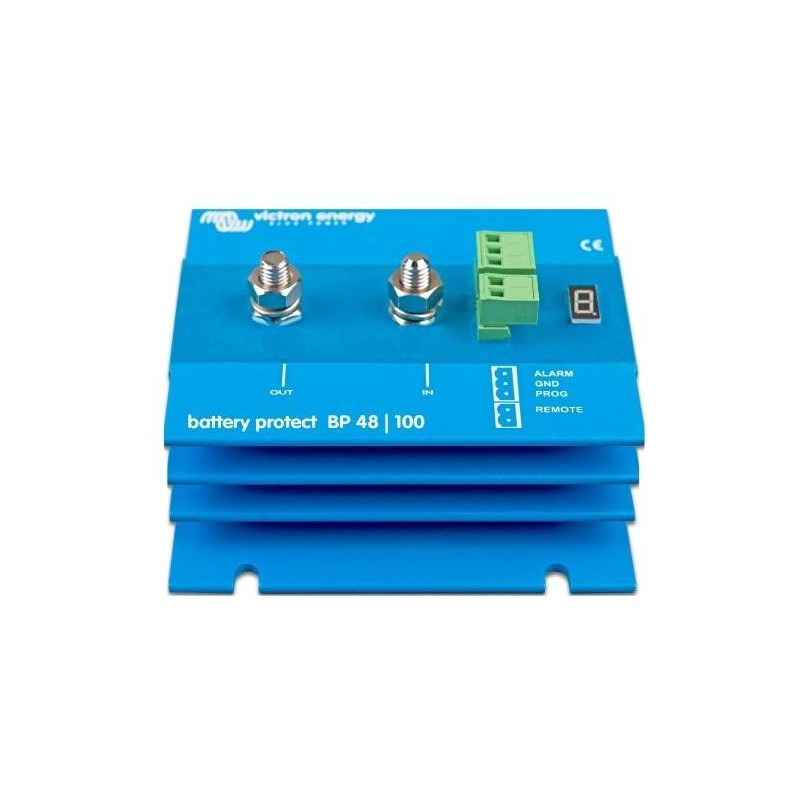

Victron BP-100, zabezpieczenie akumulatora, 48V-100A

Victron BP-100 Battery Protect (48 V) BatteryProtect odłącza akumulator od nieznacznych obciążeń, zanim akumulator zostanie całkowicie rozładowany (co spowodowałoby jego zniszczenie) lub dopóki nie będzie miał wystarczającej pojemności do uruchomienia silnika. Odłącza odbiorniki jako zabezpieczenie przed głębokim rozładowaniem akumulatora Maksymalny prąd obciążenia 100 A Łatwo programowalny BatteryProtect można ustawić tak, aby łączył/rozłączał przy kilku różnych poziomach napięcia. Siedmiosegmentowy wyświetlacz pokazuje, które ustawienie zostało wybrane. Specjalne ustawienia dla akumulatorów litowo-jonowych W tym trybie BatteryProtect można kontrolować za pomocą VE.Bus BMS. Bardzo niskie zużycie energii Niskie zużycie energii jest bardzo ważne dla akumulatorów litowo-jonowych, szczególnie po wyłączeniu z powodu niskiego napięcia. Aby uzyskać więcej informacji, zapoznaj się z danymi technicznymi akumulatorów litowo-jonowych i instrukcją obsługi VE.Bus BMS. Ochrona przeciwprzepięciowa W przypadku przepięcia, które może uszkodzić wrażliwe urządzenia, urządzenia są odłączane, jeśli napięcie DC przekroczy 64 V. Iskrobezpieczne Nie działa z elementami przekaźnikowymi, ale z przełącznikami tranzystorowymi MOSFET, więc nie ma iskrzenia. Opóźnione wyjście alarmowe Wyjście alarmowe jest aktywowane, jeśli napięcie akumulatora spadnie poniżej ustawionej wartości na dłużej niż 12 sekund. Uruchomienie silnika nie aktywuje alarmu. Wyjście alarmowe to wyjście kolektora otwartego na magistrali ujemnej, maks. prąd 500 mA. To wyjście alarmowe jest zwykle podłączone do brzęczyka lub sygnału świetlnego. Opóźnione odłączenie obciążenia Obciążenie jest odłączane 90 sekund po wyzwoleniu alarmu. Jeśli napięcie akumulatora wzrośnie do poziomu „progu połączenia” w tym czasie (np. podczas uruchamiania silnika), obciążenie nie zostanie odłączone. Ochrona akumulatora BatteryProtect jest jednokierunkowa, tzn. prąd może płynąć tylko z wejścia „in” do wyjścia „out”. Prąd wsteczny z wyjścia „out” do wejścia „in” jest niedopuszczalny i spowoduje uszkodzenie urządzenia. PODSTAWOWE DANE TECHNICZNE Napięcie znamionowe: 48 V Zakres napięcia: 24–70 V Maksymalny ciągły prąd obciążenia*: 100 A Prąd szczytowy (przez 30 sekund): 250 A Napięcie progowe (odłączanie): 42 V Napięcie progowe (łączenie): 48 V Temperatura pracy: -40 do +40 °C (pełne obciążenie), do 60% obciążenia znamionowego przy +50 °C Stopień ochrony IP: elektronika IP67, połączenia: IP00 Połączenie (gwint): M8 Wymiary: 123 × 120 × 62 mm Waga: 0,8 kg *Ochrona akumulatora BatteryProtect nie jest przeznaczona do prądu wstecznego ze źródeł ładowania! Podstawowy schemat połączeń:
