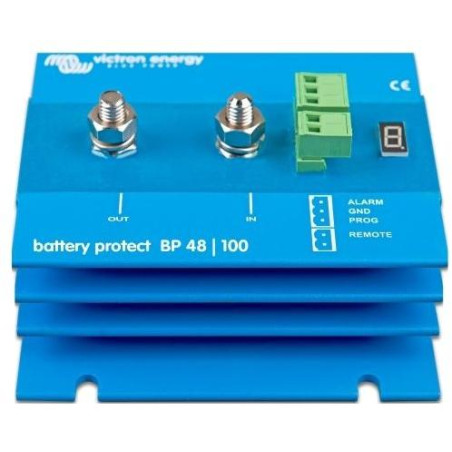

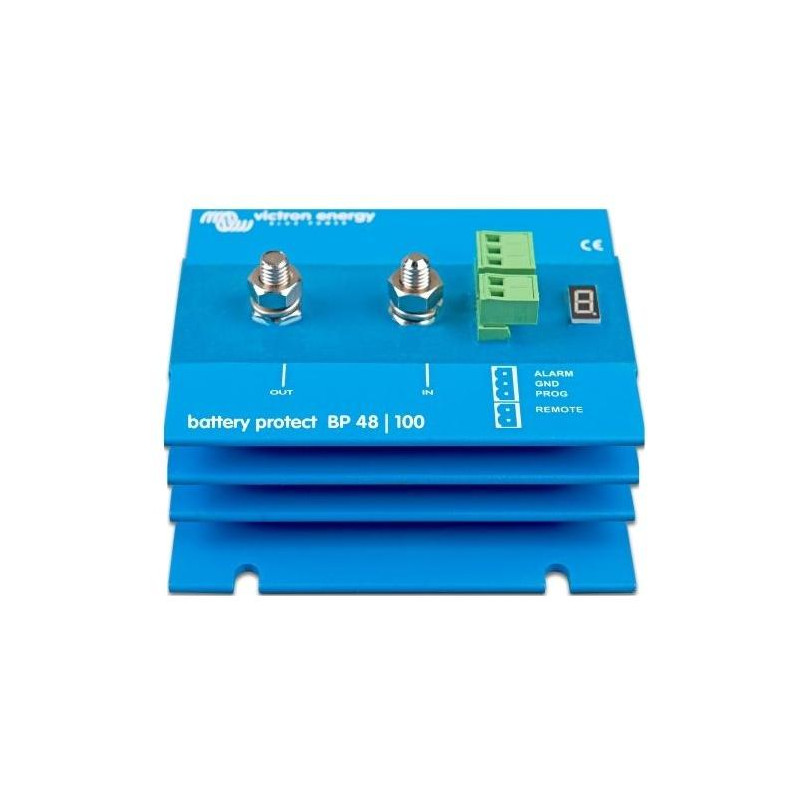

Victron BP-100, Batterieschutz, 48V-100A

Victron BP-100 Battery Protect (48 V) BatteryProtect trennt die Batterie von unbedeutenden Verbrauchern, bevor die Batterie vollständig entladen ist (was zu ihrer Zerstörung führen würde) oder bis sie noch genügend Kapazität zum Starten des Motors hat. Trennt Verbraucher als Schutz vor Tiefentladung der Batterie. Maximaler Laststrom 100 A. Leicht programmierbar. BatteryProtect kann so eingestellt werden, dass es bei mehreren verschiedenen Spannungsniveaus verbindet/trennt. Die Sieben-Segment-Anzeige zeigt an, welche Einstellung gewählt wurde. Spezielle Einstellungen für Lithium-Ionen-Batterien. In diesem Modus kann BatteryProtect über das VE.Bus BMS gesteuert werden. Sehr geringer Stromverbrauch. Ein geringer Stromverbrauch ist für Lithium-Ionen-Batterien sehr wichtig, insbesondere nach einer Unterspannungsabschaltung. Weitere Informationen finden Sie in den technischen Daten der Lithium-Ionen-Batterien und im Benutzerhandbuch des VE.Bus BMS. Überspannungsschutz Im Falle einer Überspannung, die empfindliche Geräte beschädigen könnte, werden die Geräte getrennt, wenn die Gleichspannung 64 V übersteigt. Funkensicher Funktioniert nicht mit Relaiselementen, sondern mit MOSFET-Transistorschaltern, daher gibt es keine Funkenbildung. Verzögerter Alarmausgang Der Alarmausgang wird aktiviert, wenn die Batteriespannung länger als 12 Sekunden unter den eingestellten Wert fällt. Das Starten des Motors aktiviert daher keinen Alarm. Der Alarmausgang ist ein Open-Collector-Ausgang auf dem Minusbus, max. Strom 500 mA. Dieser Alarmausgang wird typischerweise mit einem Summer oder Lichtsignal verbunden. Verzögerte Lastabschaltung Die Last wird 90 Sekunden nach Auslösen des Alarms abgeschaltet. Steigt die Batteriespannung während dieser Zeit auf den Wert der „Zuschaltschwelle“ (z. B. beim Motorstarten), wird die Last nicht abgeschaltet. Der Batterieschutz BatteryProtect ist unidirektional, d. h. Strom kann nur vom Eingang „in“ zum Ausgang „out“ fließen. Rückstrom vom Ausgang „out“ zum Eingang „in“ ist nicht zulässig und führt zu Schäden am Gerät. GRUNDLEGENDE SPEZIFIKATIONEN Nennspannung: 48 V Spannungsbereich: 24–70 V Maximaler Dauerlaststrom*: 100 A Spitzenstrom (für 30 Sekunden): 250 A Schwellenspannung (Trennen): 42 V Schwellenspannung (Anschließen): 48 V Betriebstemperatur: -40 bis +40 °C (Volllast), bis zu 60 % der Nennlast bei +50 °C IP-Schutzgrad: Elektronik IP67, Anschlüsse: IP00 Anschluss (Gewinde): M8 Abmessungen: 123 × 120 × 62 mm Gewicht: 0,8 kg *Der BatteryProtect-Batterieschutz ist nicht für Rückstrom von Ladequellen ausgelegt! Grundlegendes Schaltbild:
