Kontroler słoneczny i śledzenie MPPT
Zintegrowane trackery MPPT pracują w zakresie napięć 65–450 V z napięciem początkowym 120 V. Maksymalny prąd roboczy każdego trackera wynosi 12 A przy krótkotrwałym prądzie zwarciowym do 16 A.System automatycznie wykrywa uszkodzenia izolacji przed uruchomieniem i posiada zabezpieczenie ziemnozwarciowe z poziomem zadziałania 30 mA. Maksymalne napięcie obwodu otwartego panelu fotowoltaicznego nie może przekraczać 450 V, a zalecany limit to 8-krotność napięcia ładowania podtrzymującego akumulatora.
Ładowarka i zarządzanie akumulatorem
Ładowarka obsługuje programowalny zakres napięcia ładowania 36–60 V, z domyślnym napięciem absorpcji 57,6 V i napięciem podtrzymania 55,2 V. Maksymalny prąd ładowania z sieci wynosi 88 A przy napięciu 230 V AC i 57,6 V DC akumulatora w temperaturze 25°C. Łączny prąd ładowania (AC + PV) może osiągnąć do 100 A. System obejmuje kompensację temperatury, pomiar napięcia akumulatora oraz zabezpieczenie przed przeładowaniem. Minimalne napięcie rozruchowe akumulatora wynosi 41 V DC z odcięciem podnapięciowym przy 37,2 V (regulowane).
Wejście i wyjście sieciowe
Falownik pracuje przy znamionowym napięciu sieciowym 230 V AC w zakresie 187–265 V i częstotliwości 50 Hz (45–65 Hz). Napięcie wyjściowe jest stabilizowane na poziomie 230 V AC ±2% przy częstotliwości 50 Hz ±0,1%. Napięcie wyjściowe można regulować w zakresie 240 V AC i 60 Hz. Maksymalny prąd ciągły falownika wynosi 25 A przy wyjściowym zabezpieczeniu nadprądowym 30 A i prądzie zwarciowym 45 A. Sprawność sięga 96,5% przy obciążeniu 1 kW i 94% przy 5 kW. Pobór mocy bez obciążenia wynosi zaledwie 20 W.
Komunikacja i monitorowanie
Urządzenie posiada wbudowany moduł Bluetooth (2402–2480 MHz, 4 dBm) umożliwiający bezpośrednią komunikację ze smartfonami i tabletami za pośrednictwem aplikacji VictronConnect. Port VE.Can umożliwia integrację systemu z urządzeniami GX (np. Cerbo GX) w celu kompleksowego monitorowania, rejestrowania danych i zdalnej aktualizacji oprogramowania sprzętowego. Port VE.Direct służy do podłączenia modułu GlobalLink 520 w celu zdalnego monitorowania danych. System obsługuje połączenie licznika energii Victron VM-3P75CT za pośrednictwem VE.Can lub Ethernetu.
Konstrukcja mechaniczna i warunki eksploatacji

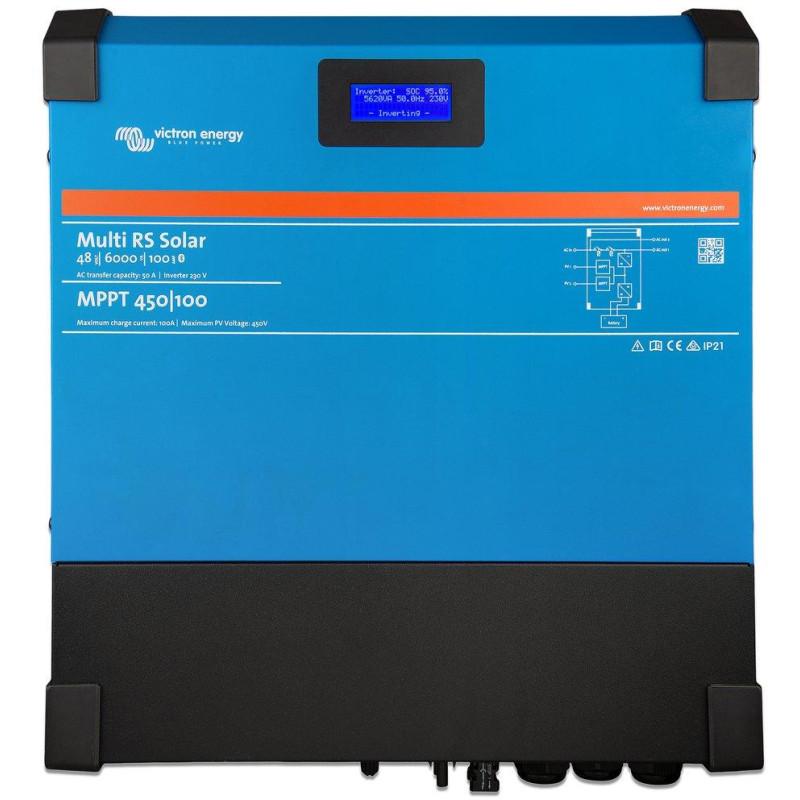

Kompaktowa stalowa obudowa w kolorze niebieskim (RAL 5012) o wymiarach 462 × 425 × 127 mm i wadze 12,3 kg oferuje stopień ochrony IP21 i klasę ochrony I. Zakres temperatur pracy wynosi od -40 do +65°C z chłodzeniem wspomaganym wentylatorem. Maksymalna wysokość pracy wynosi 2000 m n.p.m. przy maksymalnej wilgotności powietrza 95% (bez kondensacji). Akumulator podłącza się za pomocą śrub M8, panel fotowoltaiczny za pomocą złączy MC4 (2 ciągi z biegunami dodatnim i ujemnym), a połączenie sieciowe za pomocą listew zaciskowych dla przewodów 10 mm² (6 AWG).
