Solárny regulátor a MPPT tracking
Integrované MPPT trackery pracujú v napäťovom rozsahu 65–450 V so štartovacím napätím 120 V. Maximálny prevádzkový prúd každého trackera je 12 A s možnosťou krátkodobého skratového prúdu až 16 A. Systém automaticky detekuje izolačné poruchy pred spustením a disponuje ochranou proti zemnému spojeniu s úrovňou odpojenia 30 mA. Maximálne napätie naprázdno fotovoltaického poľa nesmie prekročiť 450 V, pričom odporúčaný limit je 8× napätie float nabíjania batérie.
Nabíjačka a správa batérií
Nabíjačka podporuje programovateľný rozsah nabíjacieho napätia 36–60 V s východiskovým nastavením absorpčného napätia 57,6 V a float napätia 55,2 V. Maximálny nabíjací prúd zo siete dosahuje 88 A pri 230 V AC a 57,6 V DC batérie pri teplote 25 °C. Celkový kombinovaný nabíjací prúd (AC + PV) môže dosiahnuť až 100 A. Systém zahŕňa teplotnú kompenzáciu, snímanie napätia batérie a ochranu proti prebitiu. Minimálne štartovacie napätie batérie je 41 V DC s odpojením pri podpätí 37,2 V (nastaviteľné).
Sieťový vstup a výstup
Striedač pracuje s nominálnym sieťovým napätím 230 V AC v rozsahu 187–265 V a frekvenciou 50 Hz (45–65 Hz). Výstupné napätie je stabilizované na 230 V AC ±2 % s frekvenciou 50 Hz ±0,1 %. Výstup je možné prenastaviť na 240 V AC a 60 Hz. Maximálny kontinuálny prúd invertera je 25 A s ochranou výstupného nadprúdu 30 A a skratovým prúdom 45 A. Účinnosť dosahuje 96,5 % pri zaťažení 1 kW a 94 % pri 5 kW. Spotreba naprázdno je iba 20 W.
Komunikácia a monitoring
Zariadenie disponuje vstavaným Bluetooth (2402–2480 MHz, 4 dBm) pre priamu komunikáciu so smartfónmi a tabletmi prostredníctvom aplikácie VictronConnect. Pre systémovú integráciu slúži port VE.Can umožňujúci pripojenie k GX zariadeniam (napr. Cerbo GX) pre komplexný monitoring, dátové logovanie a vzdialené aktualizácie firmware. Port VE.Direct je určený na pripojenie GlobalLink 520 pre vzdialený monitoring dát. Systém podporuje pripojenie energetického merača Victron VM-3P75CT cez VE.Can alebo Ethernet.
Mechanická konštrukcia a prevádzkové podmienky

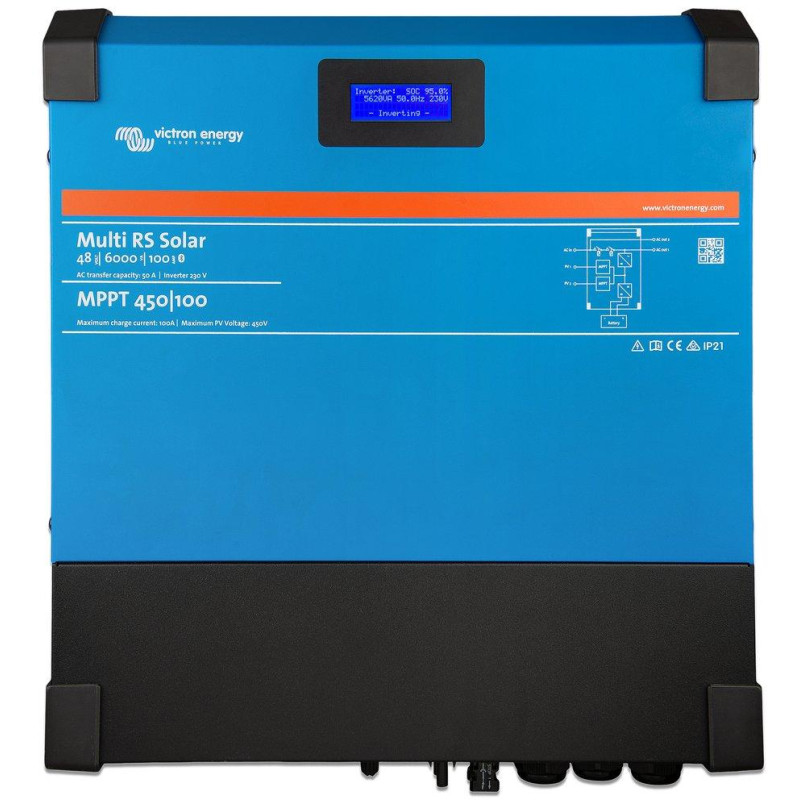

Kompaktné oceľové puzdro v modrej farbe (RAL 5012) s rozmermi 462 × 425 × 127 mm a hmotnosťou 12,3 kg ponúka stupeň krytia IP21 a ochrannú triedu I. Prevádzkový teplotný rozsah je -40 až +65 °C s ventilátorovo asistovaným chladením. Maximálna nadmorská výška pre prevádzku je 2000 m pri maximálnej vlhkosti 95% (nekondenzujúca). Batéria je pripojená pomocou skrutiek M8, fotovoltaické pole prostredníctvom MC4 konektorov (2 stringy s kladným a záporným pólom) a sieťové pripojenie svorkovnicami pre vodiče 10 mm2 (6 AWG).
