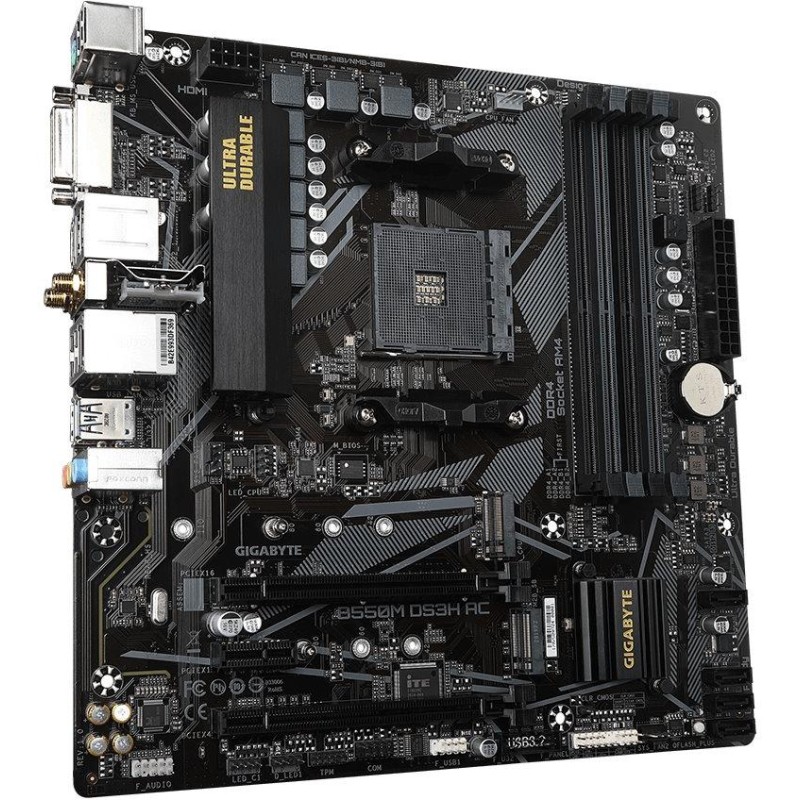

Płyta główna GIGABYTE B550M DS3H AC
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów AMD Ryzen 3000/5000 i 4000/5000 serii G (gniazdo AM4)
Zestaw układów scalonych
Procesor AMD B550
Pamięć
4 gniazda pamięci DDR4, obsługa do 128 GB
Obsługa DDR4 4733 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3200/ 2933/ 2667/ 2400/ 2133 MHz
Obsługa modułów DIMM innych niż ECC, niebuforowanych, 1Rx8/2Rx8/1Rx16
Obsługa ECC DIMM, niebuforowana, 1Rx8/2Rx8
Obsługa profilu Extreme Memory Profile (XMP)
Architektura pamięci dwukanałowej
Sloty
1x gniazdo PCIe 4.0 x16
Procesor Ryzen 5000G/4000G obsługuje PCIe 3.0
1x gniazdo PCIe 3.0 x16 (obsługuje tryb x4)
1x gniazdo PCIe 3.0 x1
Grafika artystyczna
Wyjścia graficzne na płycie głównej działają wyłącznie w przypadku procesorów AMD Ryzen ze zintegrowaną kartą graficzną Radeon Vega
1x port DVI-D, obsługujący maks. rozdzielczość 1920 x 1200 przy 60 Hz
1x port HDMI, obsługujący maks. rozdzielczość 4096 x 2160 przy 60 Hz
Składowanie
Procesor AMD
1x gniazdo M.2, klucz M, dla jednostek typu 2242/2260/2280/22110 (tryb SATA i PCIe 4.0 x4/x2)
Procesor Ryzen 5000G/4000G obsługuje tryb SATA i PCIe 3.0 x4/x2
Chipset AMD B550
1x gniazdo M.2, klucz M, dla jednostek typu 2242/2260/2280 (tryb SATA i PCIe 3.0 x2)
4x SATA 6Gb/s
Obsługa RAID 0, RAID 1 i RAID 10
USB
Chipset AMD B550
2 porty USB 3.2 Gen1 (USB 3.0) dostępne poprzez wewnętrzne złącze USB
6 portów USB 2.0 (4 porty na tylnym panelu, 2 porty dostępne poprzez wewnętrzne złącze USB)
Procesor AMD
4 porty USB 3.2 Gen1 (USB 3.0) na tylnym panelu
Audio
Kodek audio Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
ŁANIA
1x kontroler Realtek Gigabit LAN
WLAN/Bluetooth
Karta sieciowa Intel Wi-Fi AC 3168
Wi-Fi 802.11a/b/g/n/ac
Dwuzakresowy (2,4 GHz, 5 GHz)
Bluetooth 4.2
Złącza wewnętrzne
1x 24-stykowe złącze zasilania głównego ATX
1x 8-pinowe złącze zasilania ATX 12V
1x złącze wentylatora procesora
2 złącza wentylatora systemowego
2x adresowalne złącze paska LED
2x złącze paska LED RGB
1x złącze paska LED/RGB do chłodnicy procesora
2x gniazda M.2, klucz M
Złącze 4x SATA 6Gb/s
1x złącze panelu przedniego
1x złącze audio na panelu przednim
1x złącze USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
1x złącze USB 2.0 (obsługuje 2 porty USB 2.0)
1x 2x6-pinowe złącze TPM (tylko dla modułu GC-TPM2.0_S)
1x złącze portu szeregowego
1x zworka Clear CMOS
1x przycisk Q-Flash Plus
Złącza tylnego panelu
1x port combo PS/2 klawiatury i myszy
1x DVI-D
2x złącze anteny Wi-Fi
1x HDMI
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x gniazda audio
Wymiary
24,4x24,4 cm
Format mATX
