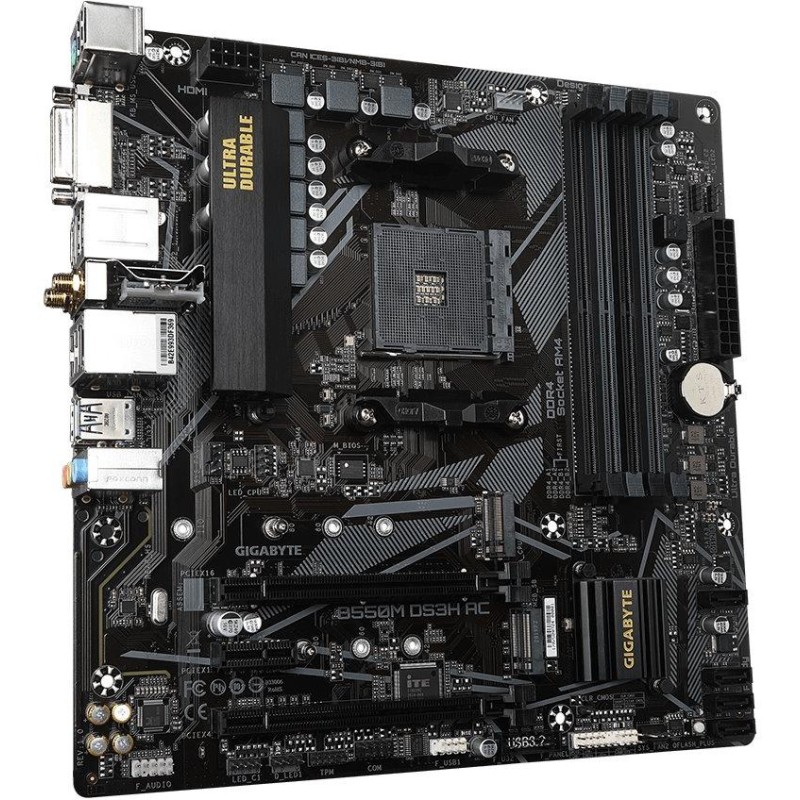

GIGABYTE B550M DS3H AC
Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov AMD Ryzen 3000/5000 a 4000/5000 G-série (pätica AM4)
Čipová sada
AMD B550
Pamäť
4x DDR4 pamäťový slot, podpora až 128 GB
Podpora DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 34 2667/ 2400/ 2133 MHz
Podpora non-ECC DIMM, bez vyrovnávacej pamäte, 1Rx8/2Rx8/1Rx16
Podpora ECC DIMM, bez vyrovnávacej pamäte, 1Rx8/2Rx8
Podpora Extreme Memory Profile (XMP)
Dvojkanálová architektúra pamäte
Sloty
1x PCIe 4.0 x16 slot
CPU Ryzen 5000G/4000G podporuje PCIe 3.0
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x1 slot
Grafika
Grafické výstupy na doske sú funkčné iba pri použití s procesormi AMD Ryzen s integrovanou grafickou kartou Radeon Vega
1x DVI-D port, podporujúci max. rozlíšenie 1920 x 1200 pri 60 Hz
1x HDMI port, podporujúci max. rozlíšenie 4096 x 2160 pri 60 Hz
Úložisko
AMD CPU
1x M.2 slot, M Key, pre jednotky typu 2242/2260/2280/22110 (SATA a PCIe 4.0 x4/x2 režim)
CPU Ryzen 5000G/4000G podporuje SATA a PCIe 3.0 x4/x2 režim
AMD B550 čipová sada
1x M.2 slot, M Key, pre jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x2 režim)
4x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10
USB
AMD B550 čipová sada
2x USB 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
6x USB 2.0 port (4 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
AMD CPU
4x USB 3.2 Gen1 (USB 3.0) port na zadnom paneli
Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
LAN
1x Realtek Gigabit LAN radič
WLAN/ Bluetooth
Intel Wi-Fi AC 3168
Wi-Fi 802.11a/b/g/n/ac
Dual Band (2,4 GHz, 5 GHz)
Bluetooth 4.2
Interné konektory
1x 24-pin ATX hlavný napájací konektor
1x 8-pin ATX 12V napájací konektor
1x konektor ventilátora CPU
2x konektor systémového ventilátora
2x konektor adresovateľného LED pásika
2x konektor RGB LED pásku
1x konektor LED/ RGB LED pásku chladiča CPU
2x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor predného panelu
1x audio konektor predného panelu
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
1x USB 2.0 konektor (podporuje 2x USB 2.0 port)
1x 2x6-pin TPM konektor (iba pre modul GC-TPM2.0_S)
1x konektor pre sériový port
1x prepojka Clear CMOS
1x tlačidlo Q-Flash Plus
Konektory na zadnom paneli
1x PS/2 combo port klávesnice a myši
1x DVI-D
2x konektor Wi-Fi antény
1x HDMI
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
1x RJ-45
3x audio jack
Rozmery
24,4 x 24,4 cm
mATX formát
