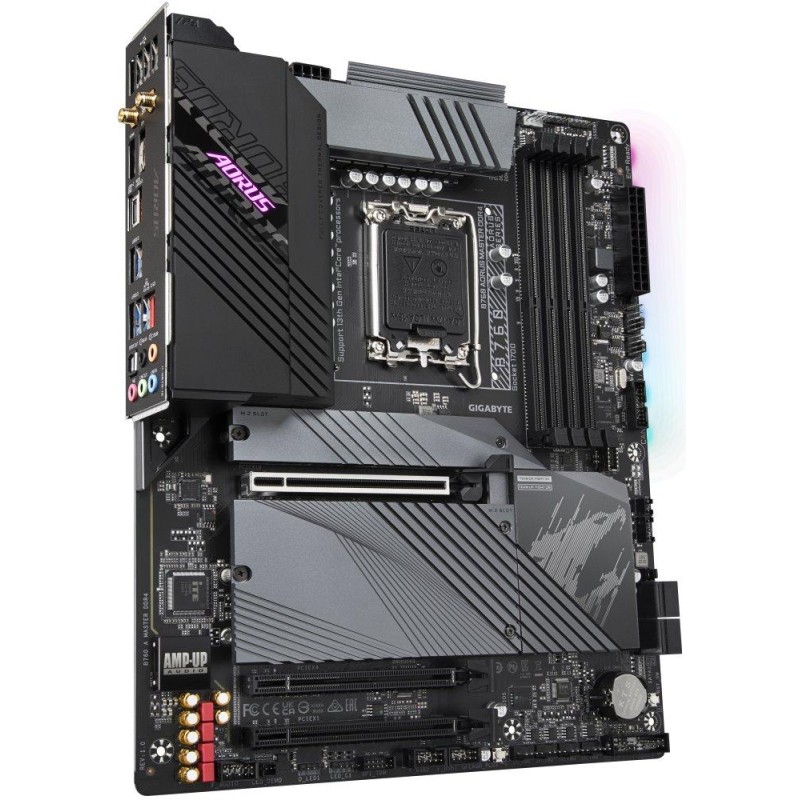

GIGABYTE B760 AORUS MASTER DDR4
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługa procesorów Intel Core/Pentium/Celeron 12. i 13. generacji (gniazdo LGA1700)
Zestaw układów scalonych
Procesor Intel B760
Pamięć
4 gniazda pamięci DDR4, obsługa do 128 GB
Obsługa DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
Architektura pamięci dwukanałowej
Obsługa ECC, 1Rx8/2Rx8, niebuforowana (tryb bez ECC)
Obsługa non-ECC, 1Rx8/2Rx8/1Rx16, niebuforowana
Obsługa Intel Extreme Memory Profile (XMP)
Sloty
Procesor Intel
1x gniazdo PCIe 4.0 x16
Chipset Intel B760
1x gniazdo PCIe 3.0 x16 (obsługuje tryb x4)
1x gniazdo PCIe 3.0 x16 (obsługuje tryb x1)
Grafika artystyczna
1x port HDMI, obsługujący maks. rozdzielczość 4096 x 2160 przy 60 Hz
1x port DisplayPort, obsługujący maks. rozdzielczość 4096 x 2304 przy 60 Hz
Składowanie
Procesor Intel
1x gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x4/x2)
Chipset Intel B760
2x gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków SATA
USB
1x port USB 3.2 Gen2x2 typu C na tylnym panelu
1x port USB 3.2 Gen2 typu C dostępny poprzez wewnętrzne złącze USB
1x port USB 3.2 Gen2 typu A na tylnym panelu
6 portów USB 3.2 Gen1 (USB 3.0) (4 porty na tylnym panelu, 2 porty dostępne za pośrednictwem wewnętrznego złącza USB)
8 portów USB 2.0 (4 porty na tylnym panelu, 4 porty dostępne za pośrednictwem wewnętrznych złączy USB)
Audio
Kodek Realtek ALC1220-VB
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
Obsługa wyjścia S/PDIF
ŁANIA
1x kontroler Intel 2.5Gigabit LAN
WLAN/Bluetooth
Karta sieciowa Intel® Wi-Fi 6E AX211
Wi-Fi 802.11a/b/g/n/ac/ax
Dwuzakresowy (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Złącza wewnętrzne
1x 24-stykowe złącze zasilania głównego ATX
1x 8-pinowe złącze zasilania ATX 12V
1x 4-pinowe złącze zasilania ATX 12V
1x złącze wentylatora procesora
1x złącze wentylatora procesora/pompy chłodzenia wodnego
4x złącze wentylatora systemowego
2 złącza wentylatora systemowego/pompy chłodzenia wodnego
2x adresowalne złącze paska LED
2x złącze paska LED RGB
3x gniazda M.2, klucz M
Złącze 4x SATA 6 Gb/s
1x złącze panelu przedniego
1x złącze audio na panelu przednim
1x złącze USB 3.2 Gen2 typu C
Złącze 1x USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1x złącze wykrywania szumów
2 złącza Thunderbolt AIC
1x złącze TPM (tylko dla modułów GC-TPM2.0 SPI i GC-TPM2.0 SPI 2.0)
1x przycisk resetowania
1x przycisk Q-Flash Plus
1x zworka resetująca
1x zaWyczyść zworkę CMOS
2x złącze czujnika temperatury
Porty na tylnym panelu
1x USB 3.2 Gen2x2 typu C
1x USB 3.2 Gen2 typ A
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
2x złącze anteny Wi-Fi
1x DisplayPort
1x HDMI
1x RJ-45
5x gniazda audio
1x wyjście optyczne S/PDIF
Wymiary
30,5 x 24,4 cm
Format ATX
