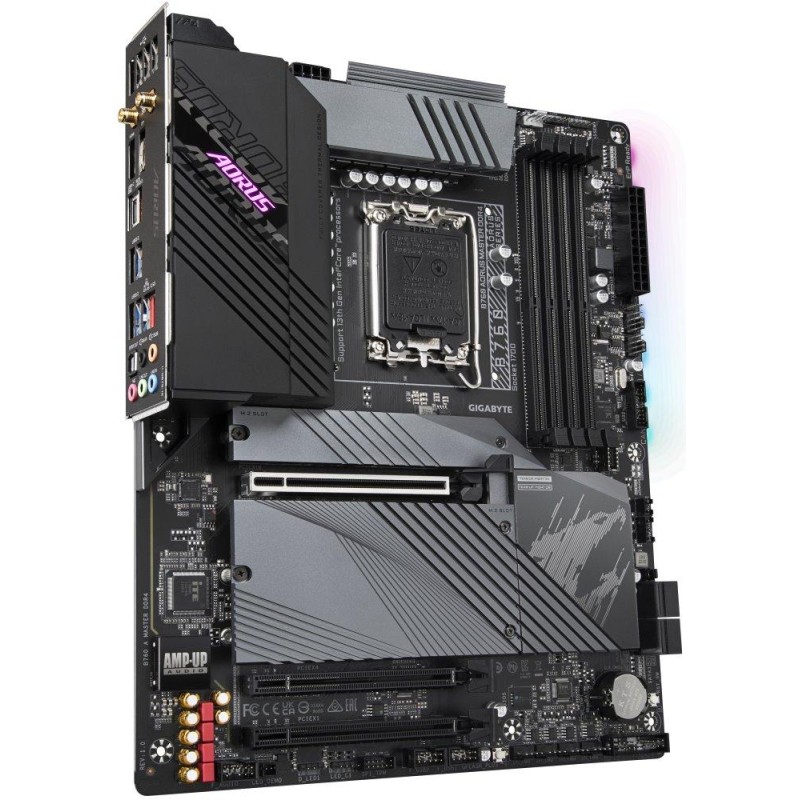

GIGABYTE B760 AORUS MASTER DDR4
Doska je vybavená grafickými výstupmi pre použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.
CPU
Podpora procesorov 12. a 13. generácie Intel Core / Pentium / Celeron (pätica LGA1700)
Čipová sada
Intel B760
Pamäť
4x DDR4 pamäťový slot, podpora až 128 GB
Podpora DDR4 5333 (OC) / 5133 (OC) / 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 42 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/ 3000/20 2133 MHz
Dvojkanálová architektúra pamäte
Podpora ECC, 1Rx8/2Rx8, bez vyrovnávacej pamäte (non-ECC režim)
Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP)
Sloty
Intel CPU
1x PCIe 4.0 x16 slot
Intel B760 čipová sada
1x PCIe 3.0 x16 slot (podporuje x4 režim)
1x PCIe 3.0 x16 slot (podporuje x1 režim)
Grafika
1x HDMI port, podporujúci max. rozlíšenie 4096 x 2160 pri 60 Hz
1x DisplayPort port, podporujúci max. rozlíšenie 4096 x 2304 pri 60 Hz
Úložisko
Intel CPU
1x M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
Intel B760 čipová sada
2x M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
4x SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
USB
1x USB 3.2 Gen2x2 typ C port na zadnom paneli
1x USB 3.2 Gen2 typ C port dostupný cez interný USB konektor
1x USB 3.2 Gen2 typ A port na zadnom paneli
6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
8x USB 2.0 port (4 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)
Audio
Realtek ALC1220-VB Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu
LAN
1x Intel 2,5 Gigabit LAN radič
WLAN/ Bluetooth
Intel Wi-Fi 6E AX211
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
Interné konektory
1x 24-pin ATX hlavný napájací konektor
1x 8-pin ATX 12V napájací konektor
1x 4-pin ATX 12V napájací konektor
1x konektor ventilátora CPU
1x konektor ventilátora CPU/ pumpy vodného chladenia
4x konektor systémového ventilátora
2x konektor systémového ventilátora/ pumpy vodného chladenia
2x konektor adresovateľného LED pásika
2x konektor RGB LED pásku
3x M.2 slot, M Key
4x SATA 6 Gb/s konektor
1x konektor predného panelu
1x audio konektor predného panelu
1x USB 3.2 Gen2 typ C konektor
1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)
2x USB 2.0 konektor (podporuje 4x USB 2.0 port)
1x konektor detekcie hluku
2x Thunderbolt AIC konektor
1x TPM konektor (len pre moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1x tlačidlo Reset
1x tlačidlo Q-Flash Plus
1x prepojka Reset
1x prepojka Clear CMOS
2x konektor teplotného čidla
Porty na zadnom paneli
1x USB 3.2 Gen2x2 typ C
1x USB 3.2 Gen2 typ A
4x USB 3.2 Gen1 (USB 3.0)
4x USB 2.0
2x konektor Wi-Fi antény
1x DisplayPort
1x HDMI
1x RJ-45
5x audio jack
1x optický S/PDIF výstup
Rozmery
30,5 x 24,4 cm
ATX formát
