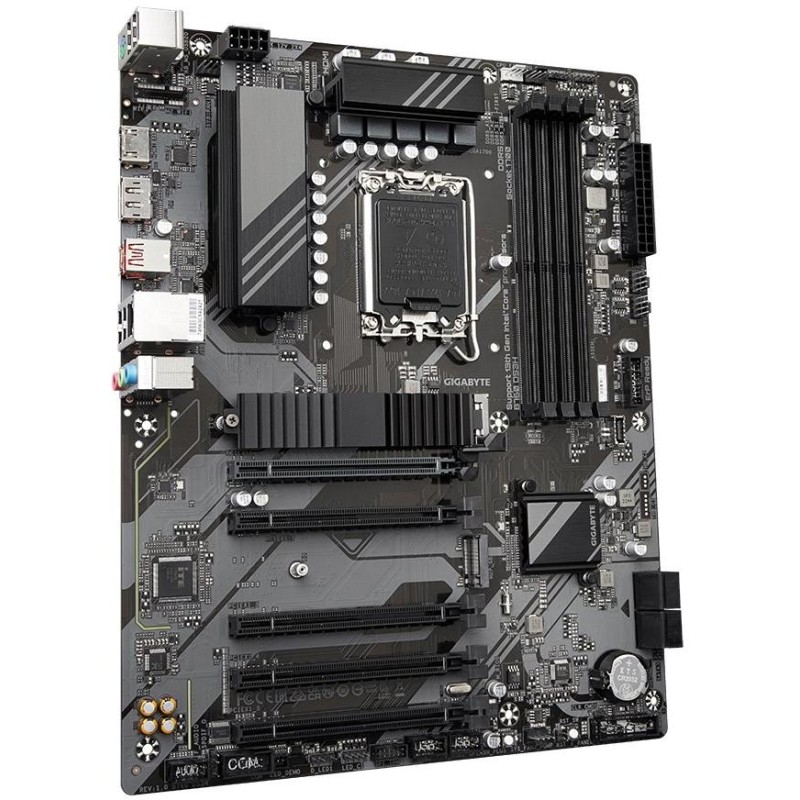

Płyta główna GIGABYTE B760 DS3H
Płyta jest wyposażona w wyjścia graficzne do użytku z procesorami ze zintegrowanym rdzeniem graficznym. Płyta główna nie zawiera karty graficznej i bez użycia odpowiedniego procesora wyjścia te będą nieczynne.
Procesor
Obsługuje procesory Intel Core/Pentium/Celeron 12., 13. i 14. generacji (gniazdo LGA1700)
Zestaw układów scalonych
Procesor Intel B760
Pamięć
4 gniazda pamięci DDR5, obsługa do 192 GB
Obsługa DDR5 7600 (OC)/ 7400 (OC)/ 7200 (OC)/ 7000 (OC)/ 6800 (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz
Architektura pamięci dwukanałowej
Obsługa ECC, 1Rx8/2Rx8, niebuforowana (tryb bez ECC)
Obsługa non-ECC, 1Rx8/2Rx8/1Rx16, niebuforowana
Obsługa Intel Extreme Memory Profile (XMP)
Sloty
Procesor Intel
1x gniazdo PCIe 4.0 x16
Chipset Intel B760
4 gniazda PCIe 3.0 x16 (obsługuje tryb x1)
Grafika artystyczna
1× port HDMI, obsługujący maks. rozdzielczość 4096 × 2160 przy 60 Hz
1× port DisplayPort, obsługujący maks. rozdzielczość 4096 × 2304 przy 60 Hz
Składowanie
Procesor Intel
1× gniazdo M.2, klucz M, dla jednostek typu 22110/2280 (tryb PCIe 4.0 x4/x2)
Chipset Intel B760
1× gniazdo M.2, klucz M, dla jednostek typu 2280 (tryb PCIe 4.0 x4/x2)
4 porty SATA 6 Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków SATA
USB
1× port USB-C 3.2 Gen2×2 na tylnym panelu
1× port USB 3.2 Gen2 na tylnym panelu
1× port USB-C 3.2 Gen1 (USB 3.0) dostępny poprzez wewnętrzne złącze USB
2 porty USB 3.2 Gen1 (USB 3.0) dostępne poprzez wewnętrzne złącze USB
8 portów USB 2.0 (4 porty na tylnym panelu, 4 porty dostępne za pośrednictwem wewnętrznych złączy USB)
Audio
Kodek audio Realtek
Dźwięk wysokiej rozdzielczości 2/4/5.1/7.1 kanałów
Obsługa wyjścia S/PDIF
ŁANIA
1× kontroler sieciowy Realtek Gigabit LAN
Złącza wewnętrzne
1× 24-stykowe złącze zasilania głównego ATX
1× 8-pinowe złącze zasilania ATX 12V
1× złącze wentylatora procesora
1× złącze wentylatora procesora/pompy chłodzenia wodnego
3 złącza wentylatora systemowego
1× złącze wentylatora systemowego/pompy chłodzenia wodnego
2× adresowalne złącze paska LED
2× złącze paska LED RGB
2x gniazdo M.2, klucz M
Złącze 4× SATA 6Gb/s
1× złącze panelu przedniego
1× złącze audio na panelu przednim
1× złącze wyjściowe S/PDIF
1× złącze USB-C 3.2 Gen1 (USB 3.0)
Złącze 1× USB 3.2 Gen1 (USB 3.0) (obsługuje 2 porty USB 3.2 Gen1)
Złącze 2x USB 2.0 (obsługuje 4 porty USB 2.0)
1× złącze TPM (tylko dla modułów GC-TPM2.0 SPI i GC-TPM2.0 SPI 2.0)
1× złącze portu szeregowego
1× przycisk Q-Flash Plus
1× Przycisk resetowania
1× Zworka resetująca
1× zworka Clear CMOS
Porty na tylnym panelu
1× port combo klawiatury i myszy PS/2
1× USB-C 3.2 Gen2×2
1× USB 3.2 Gen2
4x USB 2.0
1× DisplayPort
1x HDMI
1xRJ-45
3x gniazda audio
Wymiary
Wymiary 30,5×24,4 cm
Format ATX
