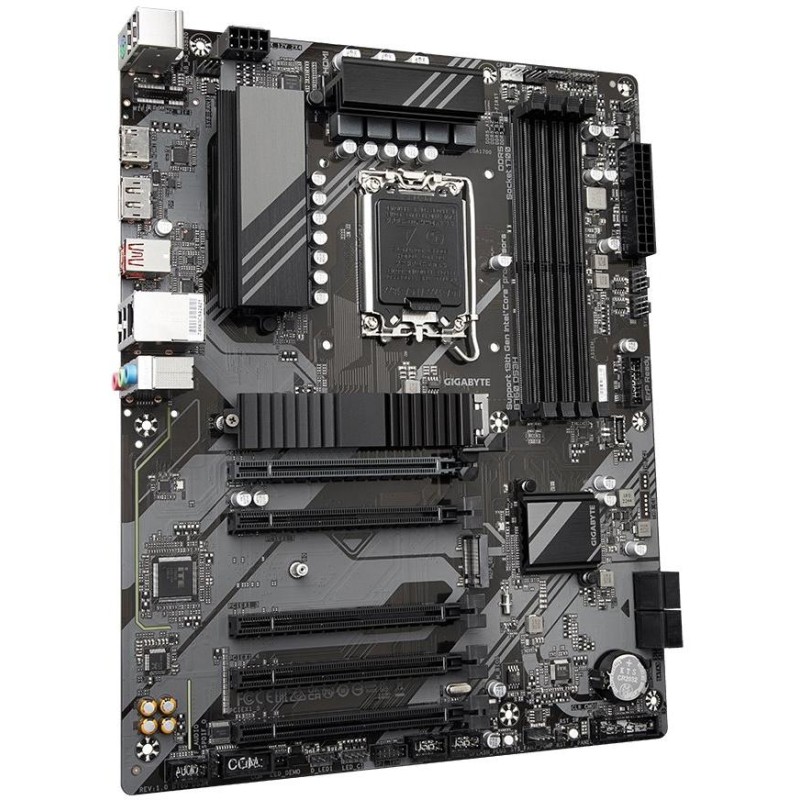

GIGABYTE B760 DS3H / Intel B760 / LGA1700 / 4x DDR5 / 2x M.2 / DP / HDMI / USB-C / ATX

GIGABYTE B760 DS3H

Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.

CPU

Podpora procesorov 12., 13. a 14. generácie Intel Core / Pentium / Celeron (pätica LGA1700)

Čipová sada

Intel B760

Pamäť

4× DDR5 pamäťový slot, podpora až 192 GB

Podpora DDR5 7600 (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 56 (OC)/ 4800/ 4000 MHz

Dvojkanálová architektúra pamäte

Podpora ECC, 1Rx8/2Rx8, bez vyrovnávacej pamäte (non-ECC režim)

Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávacej pamäte

Podpora Intel Extreme Memory Profile (XMP)

Sloty

Intel CPU

1× PCIe 4.0 x16 slot

Intel B760 čipová sada

4× PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika

1× HDMI port, podporujúci max. rozlíšenie 4096 × 2160 pri 60 Hz

1× DisplayPort port, podporujúci max. rozlíšenie 4096 × 2304 pri 60 Hz

Úložisko

Intel CPU

1× M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)

Intel B760 čipová sada

1× M.2 slot, M Key, pre jednotky typu 2280 (PCIe 4.0 x4/x2 režim)

4× SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky

USB

1× USB-C 3.2 Gen2×2 port na zadnom paneli

1× USB 3.2 Gen2 port na zadnom paneli

1× USB-C 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor

2× USB 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor

8× USB 2.0 port (4 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)

Audio

Realtek Audio Codec

2/4/5.1/7.1kanálové High Definition Audio

Podpora S/PDIF výstupu

LAN

1× Realtek Gigabit LAN radič

Interné konektory

1× 24pin ATX hlavný napájací konektor

1× 8pin ATX 12V napájací konektor

1× konektor ventilátora CPU

1× konektor ventilátora CPU/ pumpy vodného chladenia

3× konektor systémového ventilátora

1× konektor systémového ventilátora/ pumpy vodného chladenia

2× konektor adresovateľného LED pásika

2× konektor RGB LED pásku

2× M.2 slot, M Key

4× SATA 6 Gb/s konektor

1× konektor predného panelu

1× audio konektor predného panelu

1× konektor S/PDIF výstupu

1× USB-C 3.2 Gen1 (USB 3.0) konektor

1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)

2× USB 2.0 konektor (podporuje 4× USB 2.0 port)

1× TPM konektor (len pre moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1× konektor pre sériový port

1× tlačidlo Q-Flash Plus

1× tlačidlo Reset

1× prepojka Reset

1× prepojka Clear CMOS

Porty na zadnom paneli

1× PS/2 combo port klávesnice a myši

1× USB-C 3.2 Gen2×2

1× USB 3.2 Gen2

4× USB 2.0

1× DisplayPort

1× HDMI

1× RJ-45

3× audio jack

Rozmery

30,5 × 24,4 cm

ATX formát
