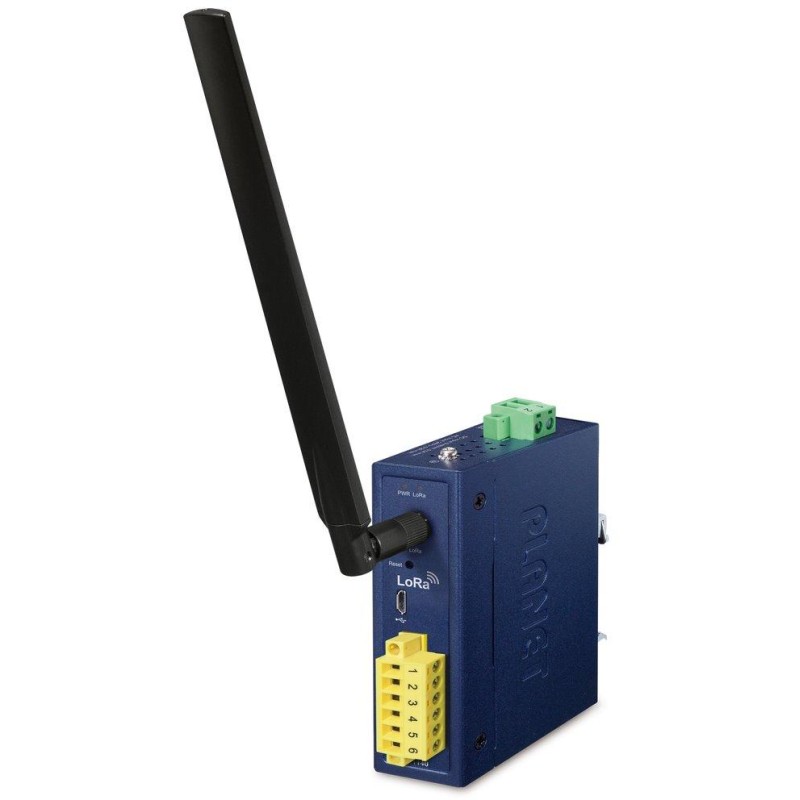

PLANETA LN1140
Przemysłowy kontroler węzła LoRa , który służy do monitorowania i kontrolowania urządzeń, takich jak czujniki temperatury, systemy kontroli dostępu i systemy bezpieczeństwa. Posiada dwa wejścia cyfrowe i dwa wyjścia, które upraszczają wdrażanie i wymianę sieci LoRaWAN.
Dzięki przemysłowej konstrukcji i metalowej obudowie o stopniu ochrony IP30 urządzenie LN1140 ma szerokie zastosowanie w zastosowaniach wewnętrznych, takich jak inteligentny przemysł, automatyka budynkowa itp.
Interfejs komunikacyjny:
- 2x wejście cyfrowe (DI)
- 2x wyjście cyfrowe (DO)
- konfiguracja micro USB (oprogramowanie PC)
Kontroler LoRaWAN LN1140 z wbudowanymi licznymi interfejsami przemysłowymi łączy się ze wszystkimi typami czujników, liczników i innych urządzeń . Łączy również dane Modbus między sieciami szeregowymi i Ethernet za pośrednictwem LoRaWAN. LN1140 obsługuje protokół LoRaWAN klasy C , aby być w pełni kompatybilnym ze standardowymi bramami LoRaWAN, w tym serią PLANET LCG-300 (LCG-300W). Jest idealny do wdrażania aplikacji IoT na dużą skalę, takich jak projekty automatyki budynków, inteligentne pomiary, systemy HVAC itp. Dzięki wielu interfejsom ten kontroler LoRaWAN może doskonale pomóc w modernizacji starszych zasobów do formy obsługującej IoT.
- Dwa cyfrowe interfejsy wejściowe i dwa cyfrowe interfejsy wyjściowe
- Transmisja na bardzo duże odległości (do 10 km przy bezpośredniej widoczności)
- Zgodność ze standardowymi bramami LoRaWAN i serwerami sieciowymi
- Konstrukcja obudowy metalowej przemysłowej z szerokim zakresem temperatur pracy
- Szeroki zakres napięcia wejściowego (DC 9-48 V) lub AC 24 V wejściowe
- Kompaktowe wymiary i montaż na szynie DIN
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Interfejs: 1× micro USB (konfiguracja), 6-pinowy blok zacisków (2× wejście cyfrowe, 2× wyjście cyfrowe, 2× masa)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: DC 9–48 V lub AC 24 V
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Ochrona: IP30, obudowa metalowa
Wymiary: 104 × 70 × 33 mm
Obsługiwane pasma LoRaWAN:
LN1140-868: IN865, EU868, RU864
LN1140-915: US915, AU915, KR920, AS923
Tryb pracy - OTAA/ABP Klasa A/B/C
Podręcznik
Inne pliki do pobrania
LoRa to jeden z protokołów sieci bezprzewodowych wykorzystywanych w świecie IoT (Internetu Rzeczy).
LoRaWAN (Long Range Wide Area Network) to kolejny protokół sieci bezprzewodowej o niskim poborze mocy przeznaczony do taniej i bezpiecznej komunikacji dwukierunkowej w Internecie rzeczy. Wykorzystuje pasmo do 1 GHz , a prędkość transmisji wynosi od 0,3 kb/s do 50 kb/s .
Komunikacja między punktami końcowymi Szybkość transmisji danych jest dzielona na różne pasma częstotliwości i szybkości transmisji przez elementy i bramy. Wybór szybkości transmisji danych jest kompromisem między zasięgiem komunikacji a długością wiadomości. Poszczególne strumienie komunikacyjne o różnych szybkościach transmisji nie zakłócają się wzajemnie (dzięki technologii rozproszonego widma) i tworzą zestaw „wirtualnych” kanałów w celu zwiększenia przepustowości bramy.
Aby maksymalnie wydłużyć czas pracy baterii urządzenia końcowego i ogólną przepustowość sieci, serwer sieciowy LoRaWAN zarządza szybkością transmisji i wyjściem RF dla każdego urządzenia końcowego indywidualnie, za pośrednictwem systemu adaptacyjnej szybkości transmisji danych (ADR).
LoRaWAN wyróżnia kilka klas urządzeń:
klasa A – urządzenia końcowe obsługują komunikację dwukierunkową (każdemu uplinkowi towarzyszą dwa okna odbioru danych)
klasa B – oprócz „wymuszonego” downlinku klasy A, urządzenia tej klasy otwierają nadzwyczajne okna odbiorcze o ustalonym czasie
Klasa C – okna odbiorcze są otwarte niemal bez przerwy i zamykane tylko podczas nadawania
