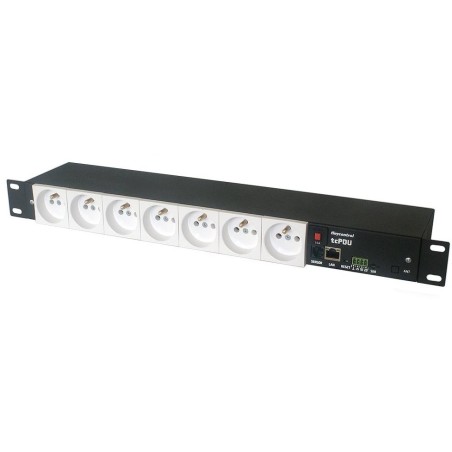

Moduł dystrybucji zasilania Tinycontrol montowany w szafie
Kontrolowana jednostka dystrybucji zasilania do montażu w standardowej szafie 19" . Wyposażona jest w siedem niezależnie sterowanych gniazd podłączonych do napięcia sieciowego 230 V.
Jednostką można zarządzać poprzez wbudowany serwer WWW lub za pośrednictwem protokołu SNMP lub MQTT poprzez fizyczny interfejs Ethernet .
Urządzenie jest wyposażone w monitoring zużycia energii , który monitoruje aktualne napięcie sieciowe, prąd, moc czynną/bierną i oblicza zużytą energię. Posiada 2 wejścia logiczne do monitorowania, na przykład stanu otwarcia drzwi lub zaniku zasilania (jeśli jest obsługiwany przez UPS). Urządzenie ma oddzielny 10 A automatyczny wyłącznik obwodu dla gniazd, z możliwością zdalnego monitorowania i powiadomienia w przypadku rozłączenia. Inne zalety to funkcja Watchdog , która monitoruje ustawione adresy IP i resetuje przypisane gniazda sieciowe w przypadku braku odpowiedzi ping. Istnieje również interfejs RJ-12 (1Wire/I2C) dla opcjonalnych czujników (np. DS18b20).
- Proste i intuicyjne zarządzanie poprzez stronę internetową, możliwość wyświetlania danych z innych opcjonalnych czujników.
- Obsługa protokołów SNMPv2 i v3 z raportowaniem.
- Obsługa protokołu MQTT - możliwość połączenia z bezpłatnym serwerem w celu uzyskania danych i wykresów, kontroli i monitorowania w aplikacji mobilnej. Obsługa szyfrowania TLS.
- Protokół HTTP umożliwia przesyłanie danych z czujników lub informacji o stanie do serwera oraz sterowanie innymi urządzeniami w ramach zarządzania zdarzeniami.
- Urządzenie umożliwia okresowe włączanie, wyłączanie lub opóźnione załączanie w celu zapobiegania przeciążeniom.
- Dwie magistrale do monitorowania: 1Wire dla czujników temperatury (obsługuje do 8 czujników) i I2C dla czujników wilgotności i temperatury z obliczaniem punktu rosy.
- Dwa wejścia logiczne umożliwiające podłączenie czujników dwustanowych, np. kontaktronu monitorującego otwarcie drzwi lub czujnika obecności napięcia sieciowego.
- Zabezpieczenie gniazdek za pomocą automatycznego bezpiecznika 10 A, niezależnego od zasilania elektroniki. W przypadku przerwy w obwodzie informacja wyświetla się na ekranie (można również ustawić powiadomienie).
- Monitorowanie prądu, napięcia, mocy czynnej/biernej i 6 pól liczników energii do odczytu w określonych godzinach (np. reset dzienny, oddzielne odczyty dla taryfy wysokiej i niskiej).
- Zarządzając zdarzeniami można wykorzystać do 3 warunków z funkcjami logicznymi, aby zautomatyzować zadania – np. przełączanie wyjść w zależności od temperatury, stanu wejść logicznych i wysyłanie komunikatów, np. o zaniku zasilania.
- Harmonogram umożliwia włączanie i wyłączanie wyjść zgodnie z kalendarzem, okresowo w wybranych odstępach czasu, a także resetowanie lub odczytywanie liczników energii elektrycznej o określonych godzinach.
- Funkcja Watchdog monitoruje określone adresy IP i resetuje wyjścia, jeśli nie odpowiadają. Wiele parametrów polecenia ping można konfigurować (np. czas opóźnienia, czas odzyskiwania resetu itp.).
- Powiadomienia e-mail o wybranych wydarzeniach.
- Obsługa protokołu HTTPS, ustawianie czasu zgodnie z serwerem NTP, konta administratora i wielu użytkowników, tworzenie kopii zapasowej ustawień i aktualizacje oprogramowania za pośrednictwem strony internetowej.
Przykłady użycia:
- Szafy serwerowe
- Sterowanie ogrzewaniem o niskiej mocy
- Zasilanie urządzeń wymagających zdalnego sterowania
- Zasilanie urządzeń wymagających czasowego włączania i wyłączania
PODSTAWOWE DANE TECHNICZNE
Ilość gniazd: 7 gniazd z bolcem zabezpieczającym (typ E)
Napięcie znamionowe: 230 V +/- 10%
Maksymalna moc: 2,3 kW (kategoria AC1), 0,75 kW (kategoria AC3)
Prąd: 10A
Monitorowanie zużycia prądu: tak
Interfejs: 1x RJ-45, 1x RJ-12 (I2C/1-Wire), 1x 4-pinowa listwa zaciskowa
Długość kabla: 1,35 m
