Projektowanie przemysłowe i instalacja

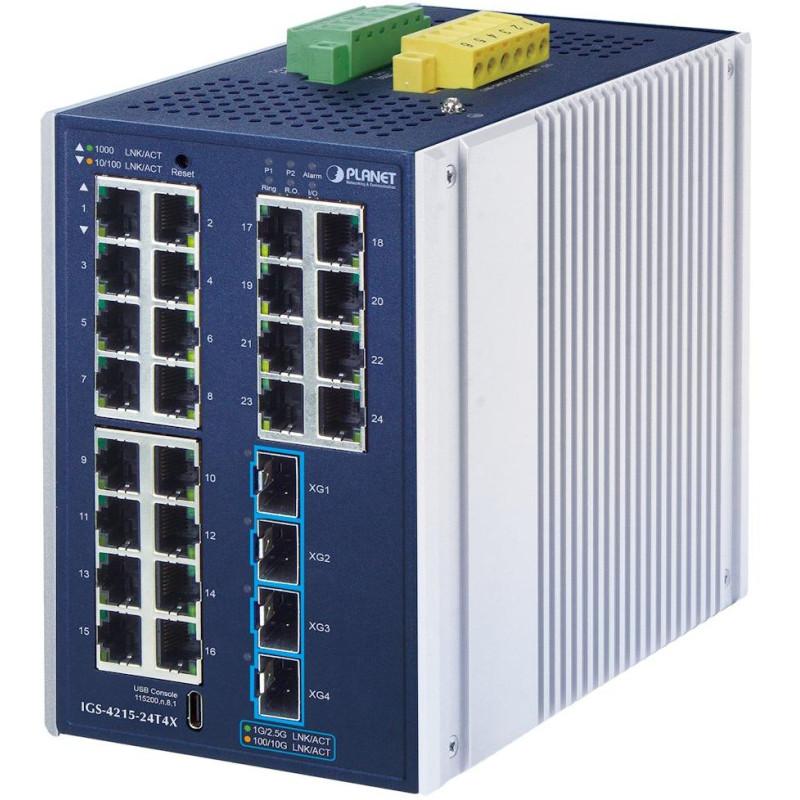

Przełącznik jest przeznaczony do montażu na szynie DIN lub na ścianie za pomocą dołączonych uchwytów. Aluminiowa obudowa o stopniu ochrony IP30 zapewnia wysoką odporność na zakłócenia elektromagnetyczne i przepięcia, powszechnie występujące w obszarach przemysłowych lub szafach zewnętrznych bez klimatyzacji. Konstrukcja bezwentylatorowa eliminuje ruchome części i zwiększa niezawodność.
Cyfrowe wejścia/wyjścia i alarm zewnętrzny
Blok zacisków na górnym panelu zapewnia 2 wejścia cyfrowe (DI) do wykrywania stanu urządzeń zewnętrznych (np. czujników drzwi) oraz 2 wyjścia cyfrowe (DO) do sygnalizacji zdarzeń takich jak zerwanie połączenia, ponowne nawiązanie połączenia lub awaria zasilania. Wyjście przekaźnikowe alarmu awarii zasilania ma wydajność 1 A przy napięciu 24 V AC. Wejścia cyfrowe działają w zakresie od -24 V do +24 V przy poborze prądu maks. 10 mA, a wyjścia typu otwarty kolektor obsługują do 100 mA przy napięciu 24 V DC.
Nadmiarowe zasilanie i alarm
Przełącznik obsługuje redundantne wejścia zasilania za pomocą wyjmowanego 6-pinowego bloku zacisków (pin 1/2 dla zasilania 1, pin 5/6 dla zasilania 2). Zasilanie może odbywać się napięciem 9–48 V DC przy maksymalnym poborze prądu 3 A lub 24 V AC przy poborze prądu 2 A. Przy pełnym obciążeniu pobór mocy osiąga maksymalnie 20,25 W (DC) lub 18 W (AC). Pin 3/4 służy do wyjścia przekaźnika alarmu awarii.
Funkcje warstwy 2 i warstwy 3
Przełącznik oferuje pełen zestaw funkcji warstwy 2, w tym IEEE 802.1Q VLAN (do 256 grup z 4094 identyfikatorów VLAN), Q-in-Q (IEEE 802.1ad) , agregację IEEE 802.3ad LACP (8 grup magistrali, do 8 portów na magistralę), MSTP/RSTP/STP z funkcją BPDU Guard i ochroną przed pętlami. Funkcje warstwy 3 obejmują statyczny routing IPv4/IPv6 z obsługą do 32 tras i 64 interfejsów VLAN do routingu między sieciami VLAN.
Zaawansowany QoS i multicast
Aby zoptymalizować ruch VoIP i strumieniowanie wideo, przełącznik oferuje 8 kolejek priorytetowych z klasyfikacją IEEE 802.1p CoS, priorytetem DSCP/IP , ścisłym priorytetem i harmonogramowaniem WRR. Obsługuje podsłuch IGMP w wersji 2/3 i podsłuch MLD w wersji 1/2, co zapewnia efektywną dystrybucję ruchu multicast (do 256 grup multicast). Kontrola sztormów rozgłoszeniowych/multicastowych/unicastowych oraz limit przepustowości dla każdego portu chronią sieć przed przeciążeniem.
Bezpieczeństwo i listy kontroli dostępu
Kompleksowe funkcje bezpieczeństwa obejmują listę kontroli dostępu IPv4/IPv6 (opartą na adresach IP i MAC, do 256 wpisów ACL), zabezpieczenia portów z ograniczeniem adresów MAC, podsłuchiwanie DHCP z opcją 82 , ochronę źródła IP przed atakami typu spoofing oraz dynamiczną inspekcję ARP do weryfikacji pakietów ARP. Obsługuje uwierzytelnianie RADIUS i TACACS+ , zapobieganie atakom DoS oraz chronioną funkcję portu do izolacji portów brzegowych.
Diagnostyka SFP-DDM
Przełącznik obsługuje funkcję SFP-DDM (Digital Diagnostic Monitor) , która umożliwia monitorowanie parametrów modułu SFP/SFP+ w czasie rzeczywistym, w tym mocy optycznej (TX/RX), temperatury, prądu polaryzacji lasera i napięcia zasilania. Funkcja ta ułatwia predykcyjną konserwację i szybką diagnostykę problemów z łączem optycznym.
Zarządzanie i monitorowanie
Przełącznikiem można zarządzać za pomocą konsoli USB-C (RS-232, 115200,8,N,1), interfejsu graficznego Web GUI , wiersza poleceń (CLI) przez Telnet/SSH lub SNMP v1/v2c/v3 . Bezpieczny dostęp zdalny zapewniają protokoły SSHv2, TLSv1.3 i SNMPv3 . Urządzenie obsługuje protokoły TFTP/HTTP do aktualizacji oprogramowania sprzętowego i tworzenia kopii zapasowych konfiguracji, SNTP do synchronizacji czasu, Syslog do zdalnego rejestrowania oraz LLDP/LLDP-MED do wykrywania sąsiadów. Urządzenie jest kompatybilne z aplikacjami PLANET Smart Discovery Utility, UNI-NMS i CloudViewerPro, co umożliwia scentralizowane zarządzanie.
