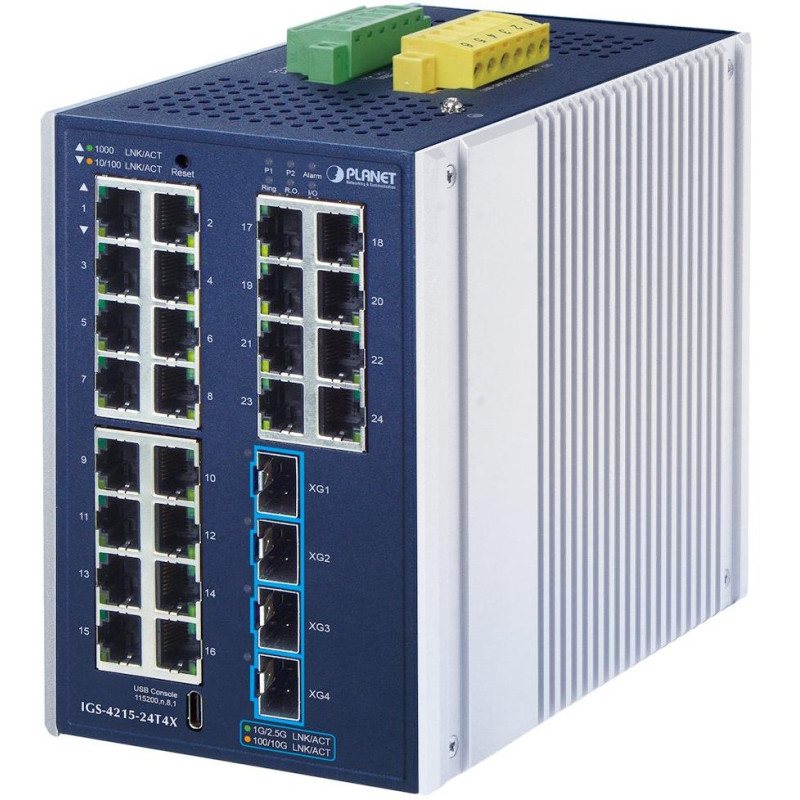

Industriedesign und Installation
Der Schalter ist für die DIN-Schienen- oder Wandmontage mit den mitgelieferten Halterungen vorgesehen. Das Aluminiumgehäuse mit Schutzart IP30 bietet hohe Beständigkeit gegen elektromagnetische Störungen und Überspannungen, wie sie häufig in Industrieumgebungen oder unklimatisierten Außenschränken auftreten. Die lüfterlose Konstruktion eliminiert bewegliche Teile und erhöht die Zuverlässigkeit.
Digitale Ein-/Ausgänge und externer Alarm
Die Klemmenleiste auf der Oberseite bietet zwei digitale Eingänge (DI) zur Statusüberwachung externer Geräte (z. B. Türsensoren) und zwei digitale Ausgänge (DO) zur Signalisierung von Ereignissen wie Verbindungsabbruch, Verbindungsaufbau oder Stromausfall. Der Relaisausgang für den Stromausfallalarm ist für 1 A bei 24 V AC ausgelegt. Die digitalen Eingänge arbeiten im Spannungsbereich von -24 V bis +24 V mit einer maximalen Stromaufnahme von 10 mA, die Open-Collector-Ausgänge verarbeiten bis zu 100 mA bei 24 V DC.
Redundante Stromversorgung und Alarm
Der Schalter unterstützt redundante Stromversorgung über eine abnehmbare 6-polige Klemmenleiste (Pin 1/2 für Stromversorgung 1, Pin 5/6 für Stromversorgung 2). Die Stromversorgung ist mit 9–48 V DC bei maximal 3 A oder mit 24 V AC bei maximal 2 A möglich. Unter Volllast beträgt die maximale Leistungsaufnahme 20,25 W (DC) bzw. 18 W (AC). Pin 3/4 dient als Ausgang für das Fehleralarmrelais.
Layer 2- und Layer 3-Funktionen
Der Switch bietet umfassende Layer-2-Funktionen, darunter IEEE 802.1Q VLAN (bis zu 256 Gruppen aus 4094 VLAN-IDs), Q-in-Q (IEEE 802.1ad) , IEEE 802.3ad LACP- Aggregation (8 Trunk-Gruppen, bis zu 8 Ports pro Trunk), MSTP/RSTP/STP mit BPDU-Schutz und Schleifenschutz. Zu den Layer-3-Funktionen gehören statisches IPv4/IPv6-Routing mit Unterstützung für bis zu 32 Routen und 64 VLAN-Schnittstellen für Inter-VLAN-Routing.
Erweiterte QoS- und Multicast-Funktionen
Zur Optimierung des VoIP- und Videostreaming-Verkehrs bietet der Switch acht Prioritätswarteschlangen mit IEEE 802.1p CoS-Klassifizierung, DSCP/IP-Präzedenz , strikter Priorität und WRR-Scheduling. Er unterstützt IGMP Snooping v2/v3 und MLD Snooping v1/v2 für die effiziente Verteilung von Multicast-Verkehr (bis zu 256 Multicast-Gruppen). Broadcast-/Multicast-/Unicast-Storm-Control und Bandbreitenbegrenzung pro Port schützen das Netzwerk vor Überlastung.
Sicherheit und Zugriffskontrolllisten
Zu den umfassenden Sicherheitsfunktionen gehören IPv4/IPv6-ACLs (IP-basiert und MAC-basiert, bis zu 256 ACL-Einträge), Port-Sicherheit mit MAC-Adressenbeschränkung, DHCP-Snooping mit Option 82 , IP Source Guard gegen IP-Spoofing-Angriffe und dynamische ARP-Inspektion zur Validierung von ARP-Paketen. Es unterstützt RADIUS- und TACACS+-Authentifizierung , Schutz vor DoS-Angriffen und eine geschützte Portfunktion zur Isolierung von Edge-Ports.
SFP-DDM-Diagnostik
Der Switch unterstützt die SFP-DDM-Funktion (Digital Diagnostic Monitor) , die die Echtzeitüberwachung von SFP/SFP+-Modulparametern wie optischer Leistung (TX/RX), Temperatur, Laser-Biasstrom und Versorgungsspannung ermöglicht. Diese Funktion erleichtert die vorausschauende Wartung und die schnelle Diagnose von Problemen mit optischen Verbindungen.
Management und Überwachung
Der Switch lässt sich über eine USB-C-Konsole (RS-232, 115200, 8, N, 1), eine Web-GUI oder eine CLI via Telnet/SSH bzw. SNMP v1/v2c/v3 verwalten. Sicherer Fernzugriff wird durch die Protokolle SSHv2, TLSv1.3 und SNMPv3 gewährleistet. Er unterstützt TFTP/HTTP für Firmware-Upgrades und Konfigurationssicherungen, SNTP für die Zeitsynchronisierung, Syslog für die Remote-Protokollierung und LLDP/LLDP-MED für die Nachbarerkennung. Kompatibel mit PLANET Smart Discovery Utility, UNI-NMS und CloudViewerPro für die zentrale Verwaltung.
