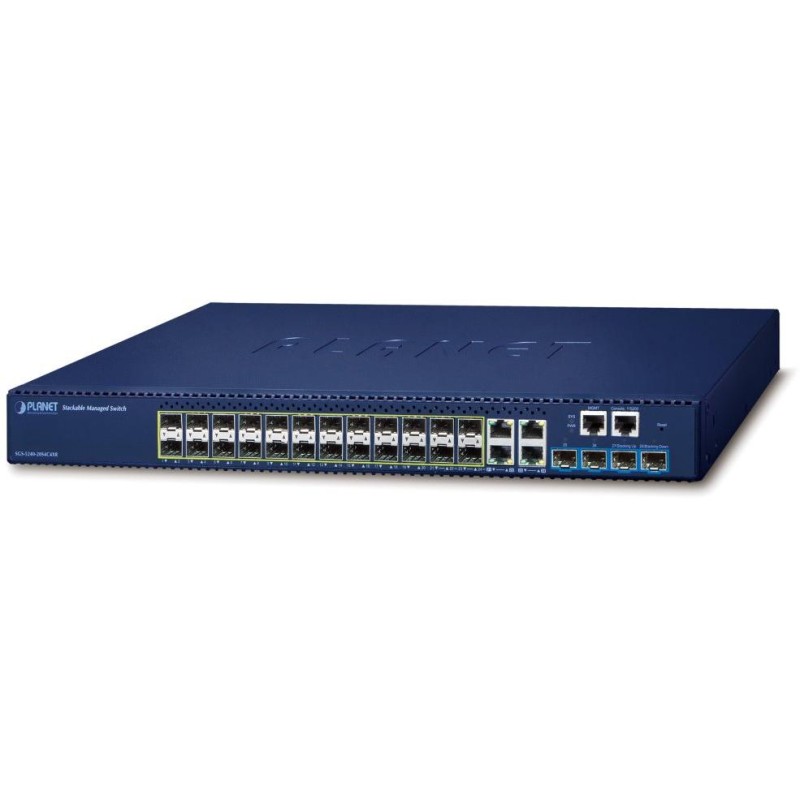

PLANETA SGS-5240-20S4C4XR
Zarządzalny przełącznik L2/L3 , 20x SFP 1000Base-X, 4x port combo SFP/RJ-45, 4x 10Gb SFP+ (2 gniazda nadające się do układania w stosy), 2x RJ-45 (konsola + zarządzanie)
Statyczny routing L3 , VLAN 802.1Q do 4K grup VLAN, Q-in-Q, QoS, STP/RSTP/MSTP, obsługa BPDU i Root Guard, 802.1x, RADIUS/TACACS+, IGMP v1/v2/v3, IP/MAC/Time ACL, podsłuch DHCP, zarządzanie Web/SNMP/Telnet/konsolą , SSHv2/SSLv3, sprzętowy routing IPv4/IPv6 .
Diagnostyka SFP-DDM, montaż w szafie 19"/1U, redundantne zasilanie AC 100-240 V + DC 36-72 V.
Połączony przełącznik zarządzany 10Gbit i Gigabit działający na warstwie OSI 2 i 3. Jest wyposażony w zaawansowane funkcje do użytku w sieciach rozległych i połączeniach szkieletowych. Statyczny routing, potężne narzędzia do zarządzania ruchem QoS i bezpieczeństwa pozwalają dostawcom usług internetowych i administratorom sieci kontrolować i skutecznie zarządzać danymi sieciowymi, w których przełącznik będzie wyposażony, na przykład jako element centralny.
Potężna funkcja łączenia w stosy umożliwia rozbudowę przepustowości przełączników centralnych, w tym zaplanowanie ich ogólnej przepustowości.
Pod względem operacyjnym urządzenie jest wyposażone w wydajną architekturę z wewnętrzną przepustowością magistrali do 128 Gbps . Możliwe jest utworzenie i zarządzanie do 4000 grup VLAN. W przypadku połączeń „trunk” możliwe jest utworzenie do 26 grup po 8 portów dla każdej grupy. Przełącznik ma filtrowanie ruchu na podstawie adresów IP i innych parametrów TCP/IP.
Urządzenie jest zarządzane za pomocą przeglądarki internetowej lub za pomocą narzędzia SNMP ze wsparciem dla protokołów SNMPv2c i szyfrowanego SNMPv3. Obsługiwane jest równoczesne zarządzanie za pomocą protokołów IPv4 i IPv6 w formie Dualstack.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 20x SFP 1000Base-X, 4x port combo SFP/RJ-45, 4x 10Gb SFP+ (2 gniazda można wykorzystać do układania w stosy), 2x RJ-45 (konsola + zarządzanie)
Pamięć: 16 tys. adresów MAC, bufor 1,5 MB
Przepustowość: magistrala 128 Gbps, operacyjna 95,23 Mpps (64b)
Obsługa transmisji: JumboFrame 9 KB
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: AC 100-240 V (50/60 Hz), podwójne z DC 36-72 V, całkowity pobór mocy do 43 W
Temperatura pracy: 0 do +50 °C
Wymiary: 440 x 280 x 44 mm
Waga: 3,3 kg
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45 (RS-232), Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
Kontrola dostępu: protokół ACL oparty na IP/MAC/czasie
Statyczny routing L3: 32 interfejsy VLAN, sprzętowy statyczny routing IPv4/IPv6 (256/128 wpisów)
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP, do 900 reguł
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych, do 900 reguł
Priorytetyzacja ruchu QoS: 8 kolejek priorytetowych, priorytetyzacja ruchu zgodnie z IEEE 802.1p, 802.1Q i zgodnie z COS/DSCP/IP, możliwość ustawienia limitów pakietów wysyłanych na port i zgodnie z zasadami QoS
Obsługa sieci VLAN: IEEE 802.1Q
do 4000 grup VLAN
Tunelowanie/układanie w stosy Q-w-Q IEEE 802.1ad
Sieć VLAN oparta na protokole IEEE 802.1v
VLAN oparty na porcie/MAC
Sieć VLAN oparta na podsieci IP
Sieć VLAN głosowa
GVRP do zarządzania sieciami VLAN, do 256 sieci VLAN
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Ochrona BPDU, filtrowanie BPDU i transparentność BPDU
Osłona korzeni
Wykrywanie pętli zwrotnej oparte na protokole STP
Dublowanie portów: RX, TX, RX+TX, wiele do jednego, zdalne dublowanie portów (RSPAN)
Agregacja linii: IEEE 802.3ad LACP, 8 portów w 26 grupach magistrali
przepustowość do 80 Gbps (tryb pełnego dupleksu)
Algorytm równoważenia obciążenia:
- Źródłowy adres IP/docelowy adres IP/Źródłowy + docelowy adres IP
- Źródłowy adres MAC/docelowy adres MAC/Źródłowy + docelowy adres MAC
Multicast IGMP: IGMP v1/v2/v3, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS), MAC/web, lokalne/RADIUS
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: określa długość okablowania i możliwą odległość do miejsca uszkodzenia
