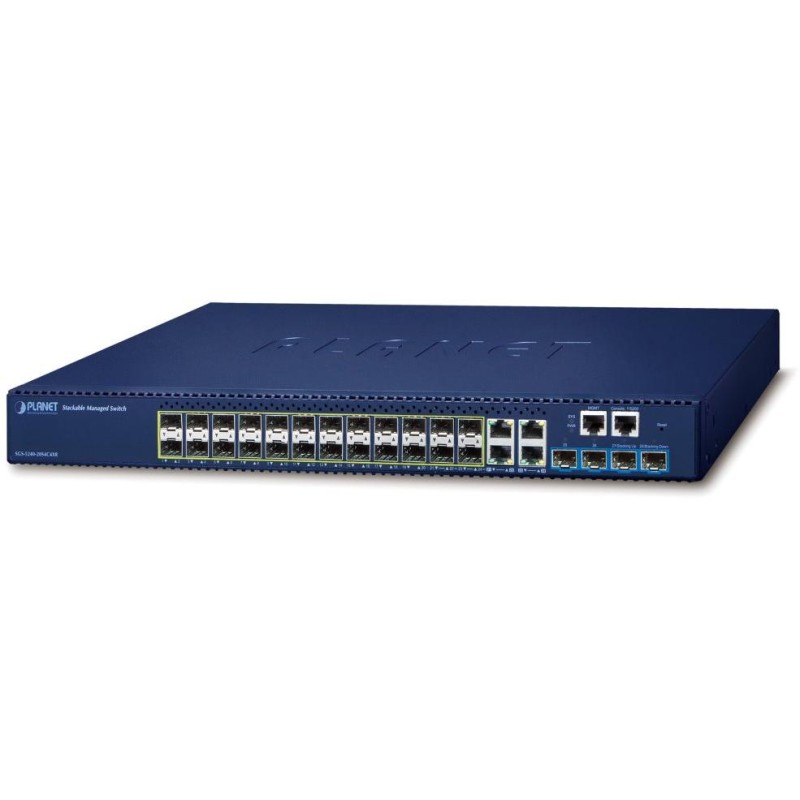

PLANET SGS-5240-20S4C4XR
Administrovateľný L2/L3 switch , 20x SFP 1000Base-X, 4x combo port SFP/RJ-45, 4x 10Gb SFP+ (2 sloty využiteľné na stohovanie), 2x RJ-45 (konzola + manažment)
L3 statické routovanie , VLAN 802.1Q až 4K VLAN skupín, Q-in-Q, QoS, STP/RSTP/MSTP, podpora BPDU & root guard, 802.1x, RADIUS/TACACS+, IGMP v1/v2/v3, IP/ MAC /Time ACL, DHCP SSHv2/SSLv3, IPv4/IPv6 hardvér routovanie .
Diagnostika SFP-DDM, rackmount 19"/1U, redundantné napájanie AC 100-240 V + DC 36-72 V.
Kombinovaný 10Gbitový a Gigabitový spravovateľný prepínač pracujúci na 2. a 3. vrstve modelu OSI. Je vybavený rozšírenými funkciami na použitie v rozľahlých sieťach a na chrbticových spojoch. Statické routovanie, výkonné nástroje pre QoS riadenia prevádzky a zabezpečenia dovoľujú poskytovateľom ISP a správcom sietí kontrolovať a efektívne spravovať dáta sietí, ktorých súčasťou bude prepínač vybavený napríklad v úlohe centrálneho prvku.
Výkonná stohovacia funkcia umožňuje rozširovať kapacitu centrálnych prepínačov vrátane plánovania ich celkovej priepustnosti.
Prevádzkovo je zariadenie vybavené výkonnou architektúrou s priepustnosťou internej zbernice až 128 Gbps . Je možné vytvoriť a spravovať až 4000 VLAN skupín. Pre "trunkové" spoje je možné vytvoriť až 26 skupín po 8 portoch pre každú skupinu. Prepínač disponuje filtráciou prevádzky na základe IP adries a ďalších parametrov TCP/IP.
Zariadenie sa spravuje s pomocou webového prehliadača alebo prostredníctvom SNMP utility s podporou protokolu SNMPv2c aj šifrovaného SNMPv3, je podporovaná súčasná správa protokolmi IPv4 a IPv6 vo forme Dualstack.
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 20x SFP 1000Base-X, 4x combo port SFP/RJ-45, 4x 10Gb SFP+ (2 sloty využiteľné na stohovanie), 2x RJ-45 (konzola + manažment)
Pamäť: 16k MAC adries, buffer 1,5 MB
Priepustnosť: zbernica 128 Gbps, prevádzkovo 95,23 Mpps (64b)
Podpora prenosu: JumboFrame 9 KB
Verzia IP protokolu: IPv4, IPv6
Prevedenie: rackmount 1U
Napájanie: zdroj AC 100-240 V (50/60 Hz), duálne s DC 36-72 V, celkový príkon do 43 W
Prevádzková teplota: 0 až +50 °C
Rozmery: 440 x 280 x 44 mm
Hmotnosť: 3,3 kg
Funkcia administrácie:
Správa: konzola cez RJ-45 (RS-232), Telnet, Web, SSH/SSL, SNMP v1/v2c/v3
Riadenie prístupu: Protokol ACL založený na IP/MAC/čase
L3 statický routing: 32 VLAN rozhranie, IPv4/IPv6 hardvér static routovanie (256/128 záznamov)
ACL filter a bonding:
IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov, až 900 pravidiel
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombinácií príznakov priorít, až 900 pravidiel
Priorizácia prevádzky QoS: 8 prioritných frontov, priorizácia prevádzky podľa IEEE 802.1p, 802.1Q a podľa COS/DSCP/IP, možnosť nastavenia obmedzenia posielaných paketov na port a podľa na QoS pravidiel
Podpora VLAN: IEEE 802.1Q
až 4000 VLAN skupín
IEEE 802.1ad Q-in-Q tunneling/stacking
IEEE 802.1v Protocol-based VLAN
Port/MAC-based VLAN
IP Subnet-based VLAN
Voice VLAN
GVRP pre VLAN manažment, až 256 VLAN
Spanning Tree Protocol: protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
BPDU Guard, BPDU filtrovanie a BPDU transparent
Root Guard
STP-based loopback detekcie
Port zrýchlenia: RX, TX, RX + TX, veľa z jedného, remote port zrkadiel (RSPAN)
Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 26 trunk skupinách
až 80 Gbps bandwidth (full duplex mód)
Load Balance algoritmus:
- Source IP/destination IP/Source + destination IP
- Source MAC/destination MAC/Source + destination MAC
Multicast IGMP: IGMP v1/v2/v3, podpora režimu IGMP querier mode
Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS), MAC/web, local/RADIUS
DHCP Snooping: áno (blokácia cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche
