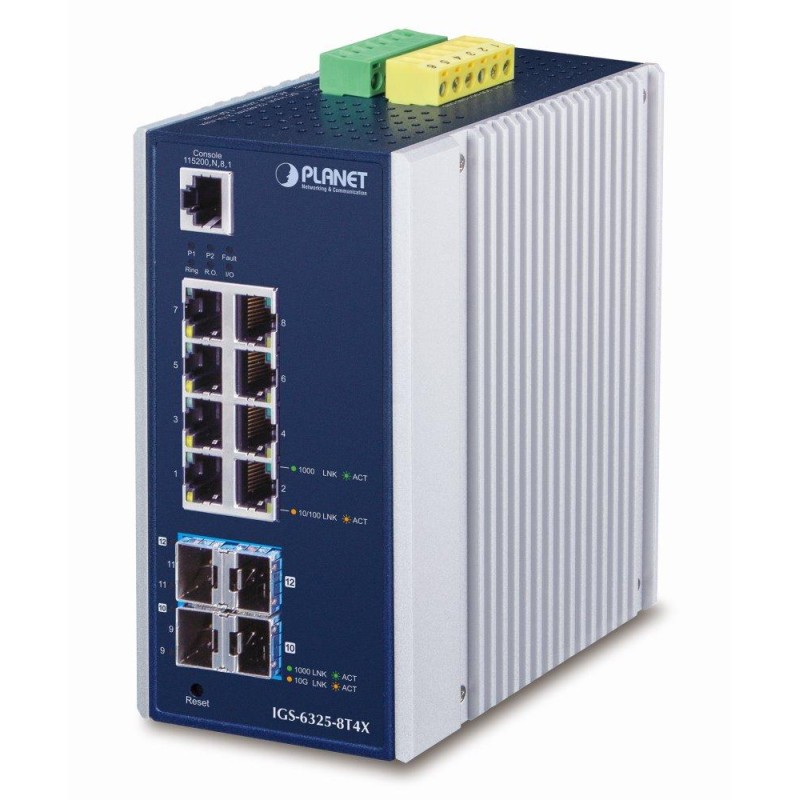

PLANETA IGS-6325-8T4X
Przemysłowy przełącznik i konwerter 8x RJ-45 10/100/1000Base-T, 4x SFP+ 10GbBase-SR/LR.
Podwójne zasilanie w zakresie DC 12-48 V / AC 24 V , stopień ochrony IP30 , obudowa aluminiowa, temperatura pracy od -40 do +75 °C , zabezpieczenie przeciwprzepięciowe ESD do 6 kV , montaż na szynie DIN lub bezpośrednio na ścianie.
Przełączniki Ethernetu przemysłowego są projektowane do pracy w trudnych warunkach, w szerokim zakresie temperatur, przy niestabilnym zasilaniu i częstych wstrząsach.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000 Base-T, 4 x SFP+ 10Gb Base-SR/LR, 1 x port konsoli RJ-45
Pamięć: 16 tys. adresów MAC
Przepustowość: magistrala 96 Gbps, operacyjna 71,43 Mpps (64B)
Obsługa transmisji: JumboFrame 10 KB
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 12-48 V DC podwójne z 24 V AC, całkowity pobór mocy 10-39 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV DC, zabezpieczenie przed odwrotną polaryzacją
Temperatura pracy: -40 do +75 °C
Wymiary: 152 x 107 x 76 mm
Waga: 1020g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSHv1/v2, TLS, SSL
Kontrola dostępu: protokół ACL oparty na IP i MAC
Trasowanie L3: maks. 128 interfejsów VLAN, maks. 128 reguł, OSPFv2
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP, do 256 reguł
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych, do 256 reguł
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według DSCP/ToS, numeru portu, priorytetu 802.1p lub znacznika VLAN 802.1Q
Obsługa sieci VLAN:
IEEE 802.1Q
do 256 grup VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na protokole
Sieć VLAN oparta na adresie MAC
Sieć VLAN oparta na podsieci IP
Sieć VLAN głosowa
Sieć VLAN multicast
GVRP
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP, 16 portów w 14 grupach
Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP, do 255 grup IGMP, MLD v1/v2
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
/> Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
