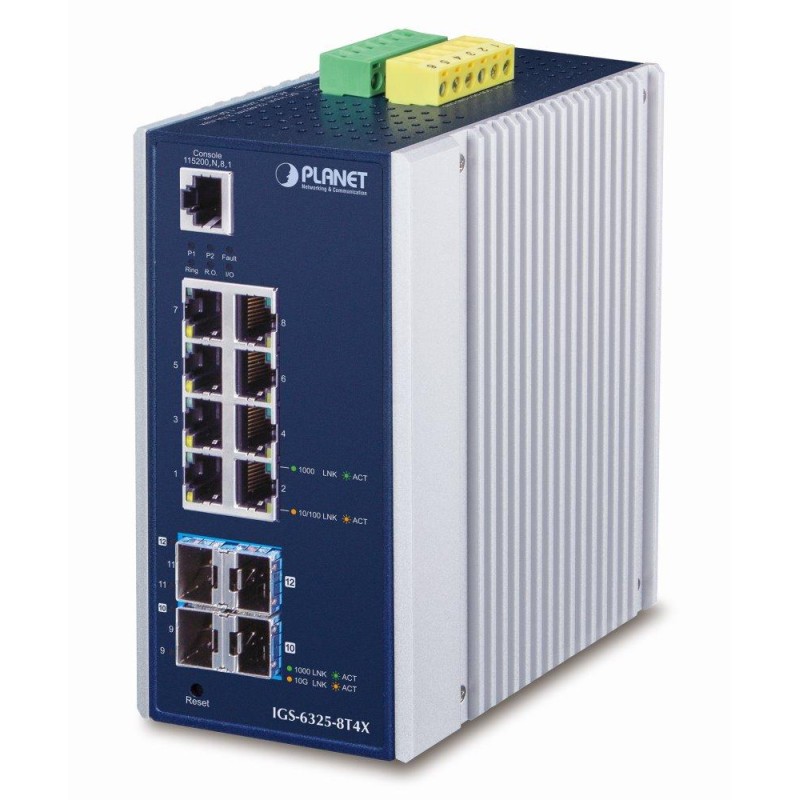

PLANET IGS-6325-8T4X
Industrieller Switch und Konverter 8x RJ-45 10/100/1000Base-T, 4x SFP+ 10GbBase-SR/LR.
Doppelte Stromversorgung im Bereich DC 12-48 V / AC 24 V , Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , ESD-Überspannungsschutz bis 6 kV , Montage auf einer DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000 Base-T, 4 x SFP+ 10Gb Base-SR/LR, 1 x RJ-45-Konsolenport
Speicher: 16k MAC-Adressen
Durchsatz: 96 Gbit/s Bus, betriebsbereit 71,43 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12–48 V DC dual mit 24 V AC, Gesamtleistungsaufnahme 10–39 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV DC, Verpolungsschutz
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 152 x 107 x 76 mm
Gewicht: 1020g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSHv1/v2, TLS, SSL
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll
L3-Routing: max. 128 VLAN-Schnittstellen, max. 128 Regeln, OSPFv2
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags, bis zu 256 Regeln
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags, bis zu 256 Regeln
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung durch DSCP/ToS, Portnummer, 802.1p-Priorität oder 802.1Q-VLAN-Tag
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 256 VLAN-Gruppen
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
Protokollbasiertes VLAN
MAC-basiertes VLAN
IP-Subnetz-basiertes VLAN
Sprach-VLAN
Multicast-VLAN
GVRP
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP, 16 Ports in 14 Gruppen
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus, bis zu 255 IGMP-Gruppen, MLD v1/v2
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
/> Das Gerät ist überlastfest, kurzfristige Beschleunigung 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 – Störfestigkeit gegen leitungsgebundene Störungen durch hochfrequente Felder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
